Eigenschappen van wapeningsobjecten in tekeningen

Gebruik de opties in de eigenschappen van de wapening, wapeningstaven en wapeningsnetten om de zichtbaarheid, het uiterlijk en de inhoud van de wapeningsstaaf, het staafmerk en het wapeningsnet te controleren en te wijzigen. De eigenschappen van de aansluitende wapening zijn dezelfde als van de wapeningeigenschappen.

U opent de wapeningseigenschappen als volgt:

Klik op het tabblad Tekeningen & Lijsten op Tekeningeigenschappen, selecteer het tekeningtype en navigeer naar wapeningseigenschappen.
Dubbelklik in een geopende tekening op het kader van het tekening venster en selecteer Wapening in de optiestructuur.
Dubbelklik in een geopende tekening op de tekeningachtergrond en ga naar wapeningseigenschappen.
Klik in een geopende tekening op een wapening. Dubbelklik op de wapening als het eigenschappenvenster niet is geopend.
Selecteer Wapeningsstaaf of Wapeningsnet in de lijst object-tekeningeigenschappen in het zijvenster.
Ga in een geopende tekening naar Snel starten, begin wapeningeigenschappen te typen en selecteer Tekening wapening eigenschappen in de lijst. Als u in plaats daarvan neteigenschappen wilt openen, begin dat neteigenschappen te typen en selecteer Tekening wapeningsnet eigenschappen.

In de volgende tabel ziet u alle wapeningseigenschappen op alle eigenschappenniveaus (tekening, venster, object).


Optie	Beschrijving
Eigenschappen in het eigenschappenpaneel opslaan en laden en zoeken	Selecteer om bestaande eigenschappen te laden de eigenschappen in de lijst. Als u de gewijzigde tekeningeigenschappen wilt opslaan, klikt u op . U kunt de eigenschappen ook met een andere naam opslaan. Begin met het invoeren van een eigenschapsnaam om naar een eigenschap te zoeken.
Staven in groepen Zichtbaarheid van wapeningsstaven in de groep	alle geeft alle staven in een groep of net weer. eerste staaf geeft alleen de eerste staaf in de groep of het net weer. laatste staaf geeft alleen de laatste staaf in de groep of het net weer. eerste en laatste geeft alleen de eerste en de laatste staaf in de groep of het net weer. staaf in het midden van de groep geeft één staaf in het midden van de groep of het net weer. twee staven in het midden van de groep geeft twee staven in het midden van de groep of het net weer. gebruikers geeft aan dat u de locatie van de enige zichtbare wapeningsstaaf hebt opgegeven. Is alleen van toepassing op staafgroepen.
Zichtbaarheid van lijnen	Klik op de oogknop om de opties te activeren of te deactiveren .
Lijnen achter onderdelen Verberg lijnen achter onderdelen (tekening- en aanzichtniveau-eigenschappen)	Verberg de lijnen achter de onderdelen. Dit is bijvoorbeeld nuttig voor hijsankers, waarbij de wapeningsstaaf zich gedeeltelijk buiten het onderdeel bevindt. Als u insluitingen wilt weergeven terwijl wapening wordt verborgen, gebruikt u de variabele XS_HIDDEN_LINES_UNHIDE_EMBEDDED.
Lijnen achter andere staven Verberg lijnen achter andere wapeningsstaven (tekening- en aanzichtniveau-eigenschappen)	Verberg de lijnen achter lijnen van andere wapeningsstaven.
Staafinhoud, zichtbaarheid en weergave:
Zichtbaarheid van alle wapeningsstaven	Deze instelling is alleen beschikbaar op tekening- en vensterniveau. Zichtbaar geeft de staven weer. Onzichtbaar geeft de staven niet weer.
Weergavetype Weergave (tekening- en aanzichtniveau-eigenschappen)	enkele lijn tekent een enkele lijn met krommingen met een straal. enkele lijn met gevulde einden tekent een enkele lijn voor parallelle staven en gevulde uiteinden voor loodrechte staven. dubbele lijnen tekent een omtrek van de staaf met krommingen met een straal. dubbele lijnen met gevulde einden tekent een omtrek van de staaf met krommingen met een straal en gevulde staafuiteinden. gevulde lijn tekent een gevulde staaf met krommingen met een straal. staaf tekent een enkele lijn zonder krommingen met een straal.
Recht uiteinde Symbool op recht eind (tekening- en aanzichtniveau-eigenschappen)	Selecteer bij rechte uiteinden te gebruiken symbolen. Uiteindesymbolen van wapeningsstaven worden altijd getekend altijd als type ononderbroken lijn, ongeacht het geselecteerde lijntype van de wapening. Is alleen van toepassing op wapeningsstaven.
Haaks uiteinde Symbool op haakse eind (tekening- en aanzichtniveau-eigenschappen)	Selecteer symbolen die bij haakse uiteinden moeten worden gebruikt. Is alleen van toepassing op wapeningsstaven. Uiteindesymbolen van wapeningsstaven worden altijd getekend altijd als type ononderbroken lijn, ongeacht het geselecteerde lijntype van de wapening.
Wapeningsnetinhoud, zichtbaarheid en weergave:
Zichtbaarheid van alle wapeningsnetten	Deze instelling is alleen beschikbaar op tekening- en vensterniveau. Zichtbaar geeft de netten in de tekening weer. Onzichtbaar geeft de netten niet in de tekening weer.
Weergavetype Weergave (tekening- en aanzichtniveau-eigenschappen)	enkele lijn tekent een enkele lijn met krommingen met een straal. enkele lijn met gevulde einden tekent een enkele lijn voor parallelle staven en gevulde uiteinden voor loodrechte staven. dubbele lijnen tekent een omtrek van de staaf met krommingen met een straal. dubbele lijnen met gevulde einden tekent een omtrek van de staaf met krommingen met een straal en gevulde staafuiteinden. gevulde lijn tekent een gevulde staaf met krommingen met een straal. staaf tekent een enkele lijn zonder krommingen met een straal. omtrek geeft de vorm van het net met behulp van een rechthoekige of polygone omtrek en een diagonale lijn weer. Is alleen van toepassing op wapeningsnetten. omtrek (gaten negeren) negeert gaten en tekent er overheen. Is alleen van toepassing op wapeningsnetten.
Zichtbare lengtestaven Zichtbaarheid hoofdwapening (tekening- en aanzichtniveau-eigenschappen) Zichtbare dwarsstaven Zichtbaarheid verdeelwapening (tekening- en aanzichtniveau-eigenschappen)	alle geeft alle staven in een groep of net weer. eerste staaf geeft alleen de eerste staaf in de groep of het net weer. laatste staaf geeft alleen de laatste staaf in de groep of het net weer. eerste en laatste geeft alleen de eerste en de laatste staaf in de groep of het net weer. staaf in het midden van de groep geeft één staaf in het midden van de groep of het net weer. twee staven in het midden van de groep geeft twee staven in het midden van de groep of het net weer. gebruikers geeft aan dat u de locatie van de enige zichtbare wapeningsstaaf hebt opgegeven. Is alleen van toepassing op netten.
Wapeningsnet symbool	Definieer welk netsymbool moet worden gebruikt. Het netsymbool wordt in het midden van de diagonale lijn weergegeven. Symbool 1 Symbool 2 Symbool 3
Wapeningsnet symbool grootte	Definieer de grootte van het netsymbool.
Eigenschappen van staaf- en netlijn:
Zichtbare lijnen	Definieer de kleur en het type van de zichtbare lijnen. U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren. Uiteindesymbolen van wapeningsstaven worden altijd getekend altijd als type ononderbroken lijn, ongeacht het geselecteerde lijntype van de wapening.
Vulkleur	Definieer de vulkleur. Deze instelling is alleen beschikbaar als u gevulde lijn hebt geselecteerd als het weergavetype. U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
Verborgen lijnen	Definieer de kleur en het type van de verborgen lijnen. U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren.
Staafmerk eigenschappen:
Zichtbaarheid van staafmerken	Deze instelling is alleen beschikbaar in de eigenschappen op aanzichtniveau. Zichtbaar toont de staafmerken. Onzichtbaar geeft de staafmerken niet weer.

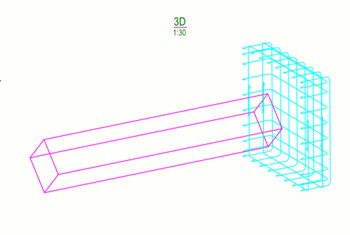

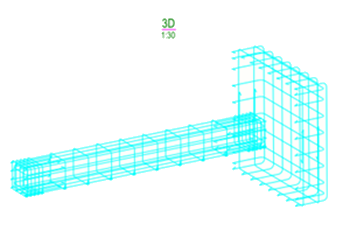

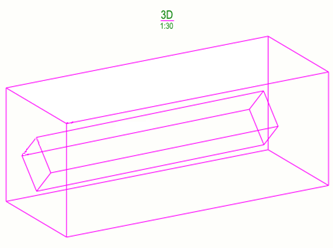

Wapeningsstaaf Weergave	Deze instelling is alleen beschikbaar op vensterniveau. Solid: alle submerken van het staafmerk worden als omtrekvakken weergegeven. Als afzonderlijke staafobjecten: alle staafobjecten in het staafmerk en de submerken zijn zichtbaar. Submerken als omtreklijn, hoogste niveau als afzonderlijke staafobjecten: alle submerken worden als omtrekvakken getoond en het hoogste niveau van het staafmerk wordt weergegeven als afzonderlijke staafobjecten.
Zichtbare lijnen	Definieer de kleur en het type van de zichtbare lijnen in staafmerken. U kunt een standaardkleur gebruiken of een eigen RGB-kleur definiëren. Uiteindesymbolen van wapeningsstaven worden altijd getekend altijd als type ononderbroken lijn, ongeacht het geselecteerde lijntype van de wapening.
Wapeningsnet symbool	Deze instelling is alleen beschikbaar op vensterniveau. Definieer het wapeningsnetsymbool dat moet worden gebruikt in wapeningstaafmerken. Het netsymbool wordt in het midden van de diagonale lijn weergegeven. Symbool 1 Symbool 2 Symbool 3
Wapeningsnet symbool grootte	Deze instelling is alleen beschikbaar op vensterniveau. Definieert de grootte van het netsymbool in staafmerken.

Extra manieren om wapening te wijzigen

Naast de instellingen in wapeningeigenschappen kunt u de wapening op een van de volgende manieren wijzigen:

Vergroot de grootte van de bocht- en eindsymbolen (in tekeningeenheden) met de variabelen XS_REBAR_BEND_MARK_SYMBOL_MIN_SIZE en XS_REBAR_END_SYMBOL_MIN_SIZE in het Bestandsmenu > Instellingen > Variabelen > Concrete detailing.
Gebruik de variabele XS_REBAR_REVERSE_END_SYMBOLS in Bestand > Instellingen > Variabelen > Concrete detailing om de eindsymbolen te wijzigen naar een andere richting.
Wijzig het buigschema van de wapeningsstaaf, de afronding van staafmaatlijnen, de symbolen voor netten, de strengen, de onthechting en het uiterlijk van wapeningsstaven in vergrote afbeeldingen in het bestand rebar_config.inp.
