Standard Tee (1050)

Met Standard tee (1050) wordt een standaard knoopplaatverbinding gemaakt met een T-knoopplaat aan het liggerlijf gebout. De maatlijnen zijn niet afhankelijk van een geometrie. De windverbanden kunnen bijvoorbeeld worden gemaakt met de detailleringscomponenten Platgeslagen buis in bout (S48) en Knoopplaat buis in bout (S49).

Gemaakte objecten

Profiel T-knoopplaat
Bouten

Gebruiken voor


Situatie	Beschrijving
	T-profiel gemaakt op het lijf van de ligger

Volgorde van selectie

Selecteer het hoofdonderdeel.
Wijs een positie op het onderdeel aan.

Het detail wordt automatisch gemaakt wanneer u de positie aanwijst.

Als u het T-profiel rechtstreeks aan de hoofdonderdeel wilt lassen, voert u 0 in als boutdiameter.

Onderdeelidentificatiecode


	Beschrijving
1	Profiel T-knoopplaat

Tabblad Afbeelding

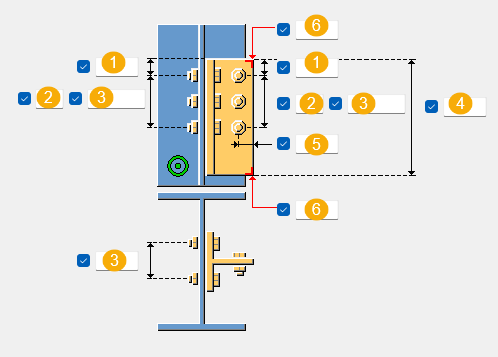

Gebruik het tabblad Afbeelding om de maatlijnen voor verbinding en boutgroep te definiëren.

Afmetingen


	Beschrijving
1	Randafstand bouten. De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.
2	Aantal bouten.
3	Boutafstand. Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.
4	Hoogte van T-knoopplaat
5	Maatlijn voor de horizontale positie van de boutgroep.
6	Afwerkingsgrootte

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de onderdeeleigenschappen te definiëren.

Onderdelen


Optie	Beschrijving
T-profiel	Selecteer het profiel in de profielendatabase.


Optie	Beschrijving	Standaard
Pos.nr.	Prefix en startnummer voor het positienummer van het onderdeel. Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.	Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Materiaal	Materiaalkwaliteit.	Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.
Naam	De naam die in tekeningen en lijsten wordt weergegeven.

Tabblad Parameters

Horizontale positie


Optie	Beschrijving
	Selecteer de horizontale positie van het T-profiel.

Verticale positie


Optie	Beschrijving
	Selecteer de verticale positie van het T-profiel.

Locatie T-profiel


Optie	Beschrijving
	Selecteer of het T-profiel aan de rechter- of linkerzijde van het lijf van het hoofdonderdeel wordt geplaatst.

Offset T-profiel


	Beschrijving
1	De verticale offset vanaf het referentiepunt
1	De horizontale offset vanaf het referentiepunt

Tabblad Knooppl.bouten

Gebruik het tabblad Knooppl. bouten om de eigenschappen van knoopplaatbouten te definiëren.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Bouten. Hoofdtabblad

Gebruik het tabblad Bouten HO om de bouteigenschappen voor de bouten van het hoofdonderdeel te definiëren.

Basiseigenschappen van bouten


Optie	Beschrijving	Standaard
Boutdiameter	Boutdiameter.	Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.
Boutnorm	De boutnorm die in de component moet worden gebruikt.	Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.
Tolerantie	De ruimte tussen de bout en het gat.
Draad in mat	Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden. Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.	`Ja`
Montage/werkplaats	Locatie waar de bouten moeten worden bevestigd.	`Montage`

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening
