XS_POLYGON_PERPENDICULAR_EDGE_PREFERENCE_FACTOR
[詳細設定] ダイアログのカテゴリー:板・フラットバー
注:
この詳細設定の値を変更した場合、ナンバリングの修復を実行して、図面と [ドキュメント管理] リストに対する影響を確認してください。既存の図面が変更される場合があります。
この詳細設定を使用して、プレートのどの辺を「最も長い」と見なすかを人為的に操作します。
図面内では、ポリゴン プレートの最も長い辺は通常左から右へ配置されるため、垂直な縁端を持つプレートの配置に影響することがあります。
たとえば、図面でプレートの回転を変更する場合、または、プレートのどの辺を「長さ」および「幅」と見なすかを選択する場合に、この情報を使用できます。
この詳細設定は、図面内で垂直に交わる辺を持つプレートで使用します。この詳細設定によってプレートが回転されるのは、現在の縁端に対して垂直な縁端があり、それが隣接する縁端でない場合です。
デフォルト値は 1.5 です。

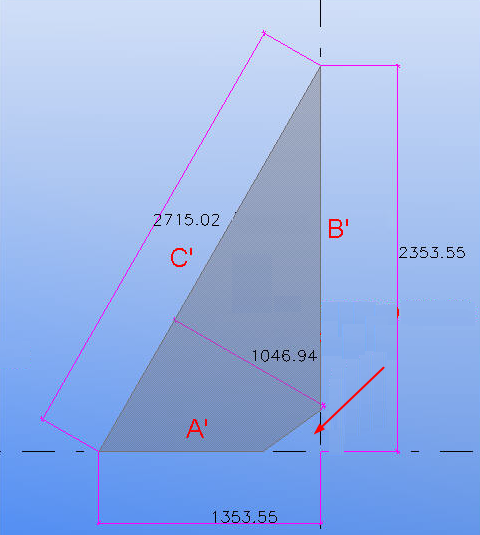

上記の例では、XS_POLYGON_PERPENDICULAR_EDGE_PREFERENCE_FACTOR を 1 に設定すると、すべての辺に 1 が掛けられ、最も長い辺に従ってビュー範囲が描画されます。結果は長さ = 2715.02、幅 = 1046.94 となります。
この詳細設定を 10 に設定した場合、垂直な角の縁端 A' および B' に 10 が掛けられます。結果が最も長い辺 C' よりも大きい場合は、辺 A' および B' を使用してビュー範囲が描画されます。結果は長さ = 2353.55、および幅 = 1353.55 となります。
この詳細設定はモデル固有であり、設定はオプション データベースに保存されます。
