Rinforzo del foro per solette e pareti (84)

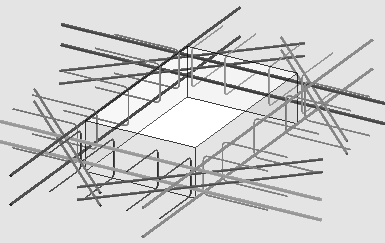

Rinforzo del foro per solette e pareti (84) crea un foro in una soletta o una parete in calcestruzzo e un'armatura attorno al foro.

Barre create

Barre diritte lungo i bordi del foro
Barre diagonali vicine agli angoli del foro
Barre laterali a U

Utilizzare per


Situazione	Informazioni aggiuntive
Fori rettangolari o circolari in solette di cemento e pareti
	Solo barre diritte e laterali, senza barre diagonali.
	Solo barre diagonali e laterali, senza barre diritte.
	Foro ruotato dalla direzione della soletta. Una barra diagonale su ciascun angolo.
	Numero di barre diverso su ciascun lato del foro nella parete. Nessuna barra diagonale.

Prima di iniziare

Creare la soletta o la parete in calcestruzzo.
Calcolare l'area di armatura necessaria.

Ordine di selezione

Selezionare il centro del foro.
Selezionare la soletta o la parete in calcestruzzo.

Scheda Immagine

Utilizzare la scheda Immagine per definire la creazione del foro, delle dimensioni di fori e barre e lo spessore del copriferro.

Foro

Selezionare per creare un foro e armarlo o per creare armature in un foro esistente dalla lista Crea.

Selezionare la sagoma del foro:


Opzione	Descrizione
	Rettangolare
	Arrotondamento

Selezionare il punto di rotazione per gli offset dei fori:


Opzione	Descrizione
	Centro fori
	Angolo foro

Immettere l'angolo di rotazione del foro:

Copertura cemento

Immettere gli spessori copriferro per le barre laterali orizzontali e verticali.


Orizzontale	Verticale

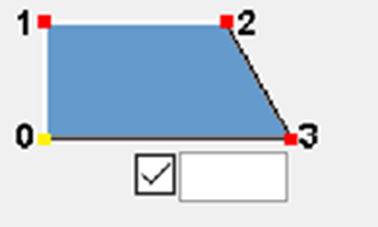

Punto iniziale di generazione

È possibile specificare quale punto della soletta viene considerato come origine in cui inizia il piano di creazione. Ciò significa che l'armatura creata viene allineata al bordo della soletta a partire da tale punto.

Scheda Barre orizzontali e verticali

Utilizzare la scheda Barre orizzontali e verticali per definire le barre più vicine alla superficie del calcestruzzo e le proprietà dei gruppi di barre lungo i lati del foro.

La direzione della soletta o della parete definisce la direzione del foro e quali barre sono a sinistra e a destra e sopra e sotto il foro.


Opzione	Descrizione
Tipo	Resistenza dell'acciaio utilizzato nelle barre d'armatura.
Dimensione	Diametro della barra d'armatura.
Prefisso	Prefisso per il numero posizione della parte.
Numero partenza	Numero partenza per il numero posizione della parte.
Nome	Definisce il nome per le barre d'armatura. Tekla Structures utilizza il nome nei disegni e nei report.
Classe	Utilizzare Classe per raggruppare le armature. Ad esempio, è possibile visualizzare l'armatura di classi diverse in colori differenti.

Scheda Barre Aggiuntive

Utilizzare la scheda Barre Aggiuntive per creare barre aggiuntive e definirne le proprietà.

Immettere la lunghezza delle barre aggiuntive dallo spigolo di apertura.

Immettere gli offset delle barre aggiuntive dalle barre orizzontali e verticali.


Opzione	Descrizione
Tipo	Resistenza dell'acciaio utilizzato nelle barre d'armatura.
Dimensione	Diametro della barra d'armatura.
Prefisso	Prefisso per il numero posizione della parte.
Numero partenza	Numero partenza per il numero posizione della parte.
Nome	Tekla Structures utilizza il nome nei disegni e nei report.
Classe	Utilizzare Classe per raggruppare le armature. Ad esempio, è possibile visualizzare l'armatura di classi diverse in colori differenti.

Scheda Barre laterali

Utilizzare la scheda Barre laterali per definire le proprietà dei gruppi di barre su ciascun lato.

La direzione della soletta o della parete definisce la direzione del foro e quali barre sono a sinistra e a destra e sopra e sotto il foro.

È possibile definire separatamente il passo tra le barre d'armatura per ciascun gruppo di barre.


Opzione	Descrizione
Crea	Sì = creare una barra d'armatura No = Non creare una barra d'armatura
Lunghezza	Lunghezza della barra d'armatura.
Tipo	Resistenza dell'acciaio utilizzato nella barra d'armatura.
Dimensione	Diametro della barra d'armatura.
Prefisso	Prefisso per il numero posizione della parte.
Numero partenza	Numero partenza per il numero posizione della parte.
Nome	Tekla Structures utilizza il nome nei disegni e nei report.
Classe	Utilizzare Classe per raggruppare le armature. Ad esempio, è possibile visualizzare l'armatura di classi diverse in colori differenti.
Passo	Selezionare il tipo di passo e inserire il valore.

Scheda Barre diagonali

Utilizzare la scheda Barre diagonali per definire le proprietà dei gruppi di barre in ciascun angolo del foro.

La direzione della soletta o della parete definisce la direzione del foro e quali barre sono a sinistra e a destra e sopra e sotto il foro.


Opzione	Descrizione
Tipo	Resistenza dell'acciaio utilizzato nelle barre d'armatura.
Dimensione	Diametro della barra d'armatura.
Prefisso	Prefisso per il numero posizione della parte.
Numero partenza	Numero partenza per il numero posizione della parte.
Nome	Tekla Structures utilizza il nome nei disegni e nei report.
Classe	Utilizzare Classe per raggruppare le armature. Ad esempio, è possibile visualizzare l'armatura di classi diverse in colori differenti.
