XS_POLYGON_SQUARE_CORNER_PREFERENCE_FACTOR
Categoria nella finestra di dialogo Opzioni avanzate: Gestione piatto
Questa opzione avanzata viene utilizzata per modificare artificialmente il lato di un piatto da considerare come il "più lungo".
Nei disegni questa opzione avanzata viene utilizzata anche per controllare la rotazione di piatti con angoli retti. Il lato più lungo dei piatti poligonali in genere è orientato da sinistra a destra nei disegni e ciò può influire sui piatti con angoli retti.
Queste informazioni possono quindi essere utilizzate, ad esempio, per modificare la rotazione di un piatto nei disegni o per scegliere il lato di un piatto da considerare come "Lunghezza" e "Altezza".
Questa opzione avanzata viene utilizzata per i piatti con due bordi consecutivi perpendicolari uno all'altro. Quando questa opzione avanzata è impostata su un fattore, in Tekla Structures viene moltiplica per questo fattore la lunghezza del lato accanto all'angolo destro, rendendolo il lato più lungo. Nei report questo lato verrà quindi considerato "Lunghezza" e la distanza perpendicolare corrispondente verrà considerata "Larghezza".
In Tekla Structures vengono ancora utilizzate e visualizzate le quote reali del piatto.

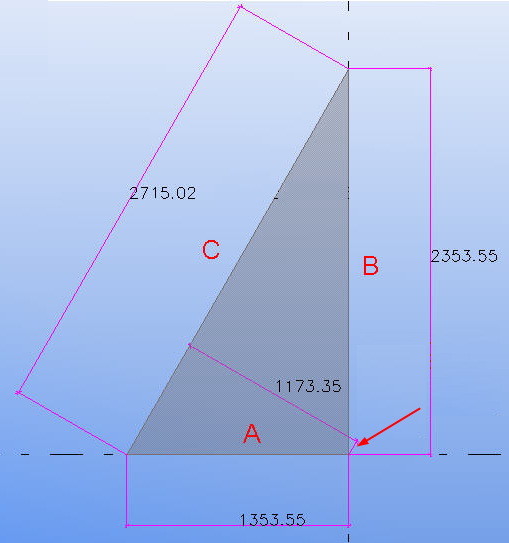

Se nell'esempio precedente si imposta XS_POLYGON_SQUARE_CORNER_PREFERENCE_FACTOR su 1, tutti i lati vengono moltiplicati per 1 e la finestra viene disegnata in base al lato più lungo. Il risultato è Lunghezza = 2715.02, Larghezza = 1173.35.
Se questa opzione avanzata è impostata su 10, solo i bordi degli angoli quadrati A e B vengono moltiplicati per 10. Se il risultato è maggiore del lato C più lungo, la finestra viene disegnata utilizzando i lati A e B. Il risultato sarà Lunghezza = 2353.55, Larghezza = 1353.55.
Il valore di default per questa opzione avanzata è 2.0.
Questa opzione avanzata è specifica del modello e l'impostazione viene salvata nel database delle opzioni.
Vedere anche
XS_POLYGON_PERPENDICULAR_EDGE_PREFERENCE_FACTOR
