Préparation de soudures
Quand les pièces sont préparées pour la soudure, leurs arêtes peuvent être meulées afin de préparer une gorge pour la soudure. Vous pouvez définir l'angle des chanfreins et des gorges.
Vous pouvez préparer manuellement une pièce pour la soudure ou appliquer un composant effectuant cette opération automatiquement, ou vous pouvez utiliser les options Préparation des propriétés Soudure ou des propriétés de soudure du composant.
Prenez en considération ce qui suit :
-
Lorsque vous utilisez les options de préparation de soudure des composants, les types de soudure pris en charge sont placés correctement dans le modèle. Si vous utilisez des coupes pour préparer les arêtes de la pièce, les soudures peuvent ne pas être placées correctement.
-
Les chanfreins et les gorges de Préparation de soudure ne sont pas dimensionnés dans les dessins. Les chanfreins et les gorges sont cotés uniquement s'ils ont été créés à l'aide des commandes de coupe de l'onglet Edition.
Préparation d'une pièce pour une soudure avec un polygone
Vous pouvez préparer manuellement une pièce pour la soudure en la découpant avec une forme polygonale.
Avant de commencer, assurez-vous que le plan de travail est sur le plan de coupe.

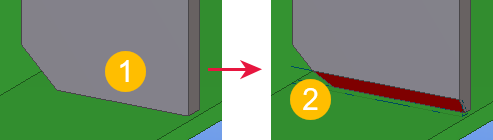

(1) Pièce à découper
(2) Les découpes sont affichées sous forme de lignes pointillées.
Préparation d'une pièce pour soudure avec une autre pièce
Vous pouvez préparer manuellement une pièce pour la soudure en la découpant avec une autre pièce. La pièce de découpe sera ensuite effacée.
Avant de commencer, créez une pièce de découpe et positionnez-la sur la pièce à découper.

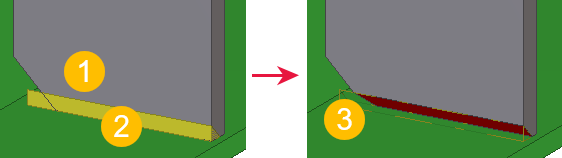

(1) Pièce à découper
(2) Pièce définissant la découpe
(3) Les découpes sont affichées sous forme de lignes pointillées.
