Puede utilizar sombreados como rellenos en distintos tipos de objetos de dibujo, como partes, partes adyacentes, secciones transversales, objetos de esquema o nubes. Puede utilizar rellenos automáticos o manuales.

1. En la pestaña Dibujos e informes, haga clic en Propiedades dibujo y seleccione el dibujo.
2. Cargue las propiedades de dibujo que se aproximen más a las que necesite.
3. Dibujos de parte, conjunto y unidad de colada: Haga clic en Creación vista en el árbol de opciones de la izquierda, seleccione la vista y las propiedades que desee cambiar y haga clic en Propiedades vista.
4. Haga clic en Parte y vaya a la pestaña Relleno.
5. Seleccione el relleno en la lista Tipo. Seleccione Automático o un patrón de relleno manual.

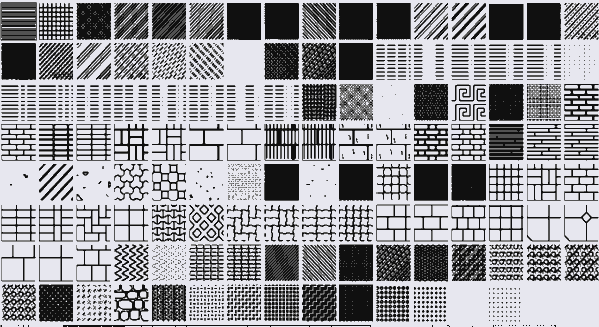

   Para obtener una vista preliminar de los rellenos, haga clic en el botón ... situado junto a la lista Tipo.

   Puede seleccionar el relleno que desee haciendo doble clic en la ventana Rellenos.

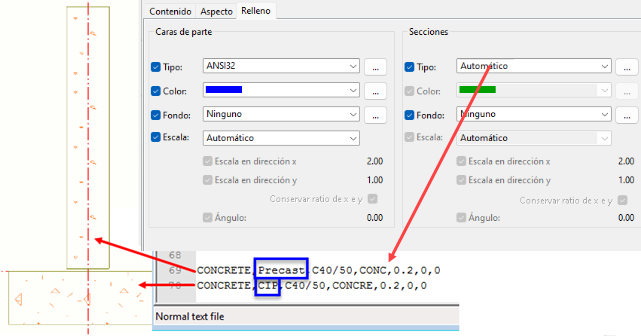

   Si selecciona Automático, Tekla Structures utiliza rellenos definidos en el archivo de esquema de relleno (.htc). Cada tipo de dibujo tiene su propio archivo de esquema.

   Los nombres de los archivos de esquema de Tekla Structures se definen en la categoría Relleno del cuadro de diálogo Opciones avanzadas:

   XS_DRAWING_GA_HATCH_SCHEMA

   XS_DRAWING_CAST_UNIT_HATCH_SCHEMA

   XS_DRAWING_SINGLE_PART_HATCH_SCHEMA

   XS_DRAWING_ASSEMBLY_HATCH_SCHEMA

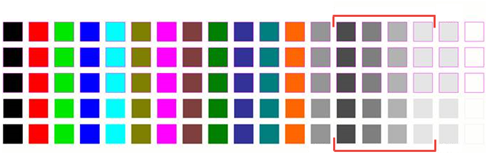

6. Defina un color para el relleno en el cuadro Color.

   El color solo se puede definir si se ha seleccionado previamente un relleno. Puede utilizar un color estándar o un color RGB personalizado.

7. Defina un color de fondo para el relleno en el cuadro Fondo.

   El color de fondo solo se puede definir si se ha seleccionado previamente un relleno. Puede utilizar un color estándar o un color RGB personalizado. Si selecciona Ninguno, el color de fondo del dibujo se utiliza como color de fondo del relleno.

8. En Escala, seleccione si se utilizará la escala y rotación automática o personalizada para los rellenos.

   Si opta por la escala y rotación automática, Tekla Structures ajustará automáticamente el sombreado al tamaño del perfil, con lo que no tendrá que editar manualmente cada dibujo. Si selecciona Personalizar la escala y la rotación:

   • Introduzca las escalas Escala en dirección x y Escala en dirección y, y seleccione si desea Conservar ratio de x e y.

   • Introduzca el ángulo de rotación en el campo Ángulo. El ángulo 0.0 corresponde a horizontal y 90.0 a vertical.

9. Dibujos de parte, conjunto y unidad de colada: Haga clic en Guardar para guardar las propiedades de vista. A continuación, vuelva a las propiedades de dibujo haciendo clic en Cerrar.
10. Dibujos generales:Haga clic en OK para volver a las propiedades de dibujo.
11. Haga clic en Guardar para guardar las propiedades de dibujo. A continuación, haga clic en OK y cree el dibujo.
    Nota:

    Si los rellenos no se muestran en el dibujo, compruebe si aparecen los mensajes siguientes en el registro de historia de sesión:

    "Advertencia sólida: ID parte recortada: XXXX se creó con segundo retroceso y el volumen y el área pueden solaparse".

    "Advertencia sólida: ID vertido: XXX se creó con segundo retroceso y el volumen y el área pueden solaparse".

    Suele bastar con mover un poco una parte o un corte, quizá 1 mm, en cualquier dirección.

Ejemplo 2

Puede utilizar los siguientes tipos de relleno para representar aislantes:

Estos tipos de sombreado se pueden escalar y rotar.

Nombre de sombreado	Patrón
HARD_INS1
SOFT_INS
SOFT_INS2
