Montaje con pasador (75)

Montaje con pasador (75) conecta una columna y una viga mediante un tornillo de anclaje.

Objetos creados

Plano de anclaje
Tuerca
Placa arandela
Placa de apoyo
Adaptaciones para viga y columna
Agujero para tornillo
Ménsula (opcional)
Rebaje para tuerca y placa arandela (opcional)

Usar para


Situación	Descripción
	Conecta una viga y una columna usando un tornillo de anclaje. Placa arandela y tuerca sobresalen de la viga.
	Conecta una viga y una columna usando un tornillo de anclaje y una ménsula biselada. Placa arandela y tuerca rebajadas en la viga.

Antes de comenzar

Cree las partes siguientes:

Columna de hormigón (perfil redondo o rectangular)
Viga de hormigón (perfil rectangular, HI, I, L o T invertida)

Orden de selección

Seleccione la parte principal (pilar).
Seleccione la parte secundaria (viga).

La unión se crea automáticamente al seleccionar la segunda parte.

Pestaña Dibujo

Utilice la pestaña Dibujo para definir la posición del tornillo de anclaje y la placa de apoyo, las dimensiones de agujero de tornillo, el tipo de lechada y el juego de viga.

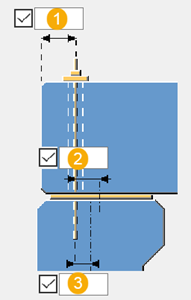

Dimensiones


	Descripción
1	Desplazamiento del centro del tornillo de anclaje al borde de la viga.
2	Desplazamiento del centro de la placa de apoyo desde el tornillo de anclaje.
3	Desplazamiento del centro de la columna desde el tornillo de anclaje.

Agujero de tornillo

Introduzca las siguientes dimensiones de agujero de tornillo:


	Descripción
1	Dimensión del agujero en la dirección de la viga.
2	Distancia desde la línea central de la viga hasta el centro del agujero y el tornillo.
3	Dimensión del agujero en la dirección perpendicular a la viga.

Seleccione la forma del agujero de tornillo:


Opción	Descripción
	Rectangular Por defecto Auto ValoresPorDefecto puede cambiar esta opción.
	Rectangular
	Redondo

Viga y columna

Seleccione una de las opciones siguientes para adaptar la columna o la viga:


Opción	Descripción
	Adapta la columna. Por defecto Auto ValoresPorDefecto puede cambiar esta opción.
	Adapta la columna.
	Adapta la viga. La viga debe estar inclinada.

Adapta el corte de la viga

Defina si la opción Adapta la viga está seleccionada arriba y si la viga está inclinada:


Opción	Descripción
	Longitud de corte en la viga

Corte de viga

Seleccione una de las siguientes opciones para cortar la viga:


Opción	Descripción
	Corta la viga para alinearla con la columna. Por defecto Auto ValoresPorDefecto puede cambiar esta opción.
	Corta la viga para alinearla con la columna.
	No corta la viga.

Placa de apoyo

Seleccione una de las siguientes opciones para definir la posición de la placa de apoyo:


Opción	Descripción
	Perpendicular con viga. Por defecto Auto ValoresPorDefecto puede cambiar esta opción.
	Perpendicular con viga.
	Perpendicular con columna.
	Perpendicular con columna. Introduzca las distancias desde los bordes de la columna.

Pestaña Pasador

Utilice la pestaña Pasador para definir las propiedades de los pasadores y de la lechada.

Pasador


Opción	Descripción
Perfil	Seleccione el perfil de pasador de la base de datos de perfiles.
Prefijo, Número inicial	Prefijo y número inicial del número de posición de parte.
Material	Calidad del material. El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.
Clase	Introduzca un número para agrupar las partes que crea el componente. Por defecto, el número de clase afecta al color en el que se muestra la parte en las vistas de modelo.
Tamaño	Diámetro de las barras.
Calidad	Resistencia del acero usado en las barras.
Número de barras	Seleccione 1 Pasador para crear una armadura. Seleccione 2 Pasadores para crear dos armaduras. A continuación, defina la distancia entre las barras en el cuadro Distancia Barra.

Tipo de pasador

Seleccione cómo se crea el pasador.


Opción	Descripción
	El pasador se crea como una armadura. Por defecto Auto ValoresPorDefecto puede cambiar esta opción.
	El pasador se crea como una armadura.
	El pasador se crea como una armadura y un componente personalizado.
	El pasador se crea como un componente personalizado.
	El pasador se crea como una viga.

Si desea crear el pasador como un componente personalizado, seleccione el componente personalizado en la base de datos Aplicaciones y componentes, defina la configuración personalizada, la dirección ascendente y la rotación.

Lechada

Seleccione una de las siguientes opciones para incluir y definir la lechada:


Opción	Descripción
	Sin lechada. Por defecto Auto ValoresPorDefecto puede cambiar esta opción.
	Sin lechada. Por defecto
	Agujero del tornillo con lechada. Sin tuerca ni placa arandela.
	Agujero del tornillo con lechada. Tuerca, placa arandela y tornillo de anclaje que sobresalen.

Tuerca y placa arandela

Seleccione una de las siguientes opciones para definir si la tuerca y la placa de arandela están rebajadas en la viga:


Opción	Descripción
	Tuerca y placa de arandela en la superficie de la viga. Por defecto
	Tuerca y placa de arandela en la superficie de la viga. Auto ValoresPorDefecto puede cambiar esta opción.
	Turca y placa de tornillo y tuerca rebajadas en la viga.

Si decide rebaje la tuerca y la placa de arandela en la viga, introduzca las siguientes dimensiones para definir el rebaje:

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de la placa de apoyo, el agujero de drenaje, la lechada, la placa de tornillo, la tuerca y el tubo.


Opción	Descripción
t, b, h	Permite definir el espesor, el ancho y el alto de la parte.
Pos Núm	Permite definir un prefijo y un número inicial para el número de posición de parte.
Material	Permite definir la calidad del material.
Nombre	Permite definir el nombre de la parte.
Ranura	Define la lechada.
Clase	Utilice Clase para agrupar las partes.
Unidad de colada	Seleccione esta opción para añadir las partes a la unidad de colada.

Tuerca y placa de tornillo


	Descripción
1	Ancho de tuerca.
2	Ancho de placa tornillo.

Creación de tuercas


Opción	Descripción
Como parte polígono	Define si la tuerca se crea como un tipo de polígono.
Como parte perfil	Define si la tuerca se crea como un tipo de viga con un perfil.

Pestaña Ménsula

Utilice la pestaña Ménsula para crear una ménsula y definir sus propiedades.

Seleccione esta opción para crear una ménsula en la lista Crear ménsula.

Las opciones para achaflanar ménsulas son:


Opción	Descripción
	Al sesgo Por defecto Auto ValoresPorDefecto puede cambiar esta opción.
	Al sesgo
	Recto
	Redondo

Permite definir la colocación de la armadura de ménsula.


Opción	Descripción
t, b, h	Permite definir el espesor, el ancho y el alto de la parte.
Pos Núm	Prefijo y número inicial del número de posición de parte. El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Clase	Número de clase de parte.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

pestaña General

pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis
