布置管理器 - 通过点偏差管理提高了工作流效率

在 Tekla Structures 2026 中，现在您可以使用布置管理器中全新的超出容许误差检查，识别设计方案与实际建造成果之间的偏差。这将大幅提升设计部门与施工现场之间的协同作业工作流的效率。

在布置管理器中，现在您可以为现场测量的点定义容许误差值，并轻松地将测量点的位置与 Tekla Structures 模型中对应设计点的位置进行比较。通过点偏差数据，工程质量和精确性得以了提升，因为工程团队可以根据来自现场和模型的可靠数据快速做出明智的决策，避免未来进行代价高昂的返工。

为测量点定义容许误差值

容许误差值定义现场测量点与模型设计点之间的最大偏差范围。

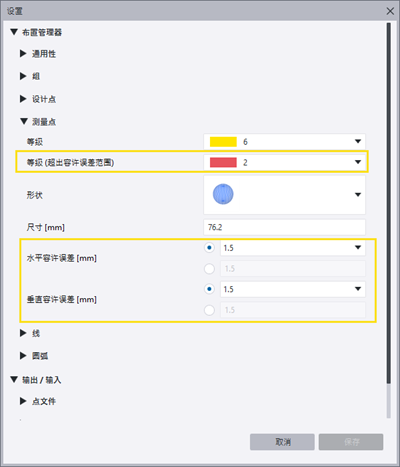

您可以在布置管理器设置中的测量点部分下，定义水平容许误差和垂直容许误差值。您可以从列表中选择水平和垂直容许误差值，也可以在列表下方的框中输入所需值，或者选择忽略容许误差值。

您还可以为超出容许误差的点定义单独的等级，以便在模型中轻松直观显示它们。

现在，将现场布局数据输入到布置管理器时，布置管理器会自动将现场测量点与模型中的对应设计点进行比较。数据以 .tfl 和 .tflx 文件的形式输入。布置管理器根据您为测量点定义的允许误差值计算点之间的偏差。

超出已定义允许误差值的测量点会在布置管理器中的新超出容许误差范围组中列出。如果没有超出容差误差的点，则超出容许误差范围组为空。

测量点的原始名称现在自动添加后缀 _MP。这样可以更方便地在模型和图纸中识别和区分测量点与设计点。组名以括号形式显示在名称末尾。

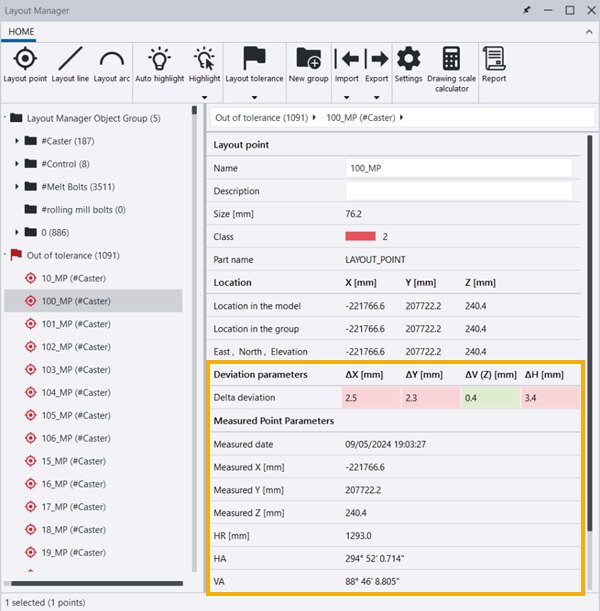

当您在超出容许误差范围组中选择一个测量点时，右侧的点属性会显示偏差参数 X、Y、V 和 H，以及该点的创建日期。超出容许误差的值会以红色背景高亮显示，方便您轻松识别哪些值超出了定义的允许误差值。

您可以在布置管理器中使用新的布置容许误差选项，选择在模型中显示哪些布置对象：

现在，您可以为在布置管理器中选择的布置点创建报告。当您在布置管理器中选择布置点或包含布置点的组后，单击报告按钮。然后输入报告文件的名称。默认情况下，报告文件会另存为 .csv 文件，保存在当前模型文件夹下的 \Layout\Reports 文件夹中。

布置点报告对于报告精确的偏差信息非常有用。您可以在 Microsoft Excel 等软件中打开并输入这些报告。

TSAC-9420

以下改进是在 Tekla Structures 2025 SP5 的布置管理器中引入的：

现在，您可以通过按住 Ctrl 或 Shift 键，在布置管理器树状结构中选择多个布置对象和组。

TSAC-9154
现在，您可以在布置管理器树状结构中将所需布置对象拖动到组内的新位置或拖动到另一个组。您还可以通过在布置管理器树状结构中拖动组来更改组的顺序。

TSAC-9009
自动高亮显示和保持前端显示设置现在会被保存，并且在打开布置管理器时会从已保存设置中恢复。

TSAC-9365
