锚栓埋件 (8)
锚栓埋件 (8) 在混凝土零件中创建一个或多个埋件。
已创建的组件
-
埋件
-
加厚零件
-
钢筋
-
悬挂钢筋
-
吊车线缆
适用于
|
情形 |
描述 |
|---|---|
|
|
两个自定义锚。 |
|
|

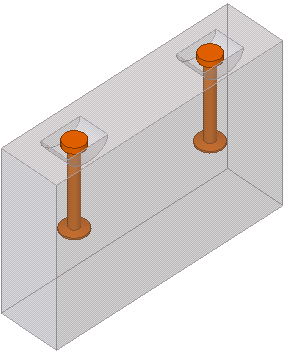

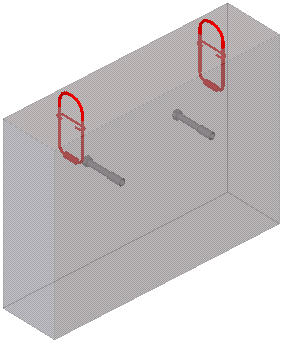

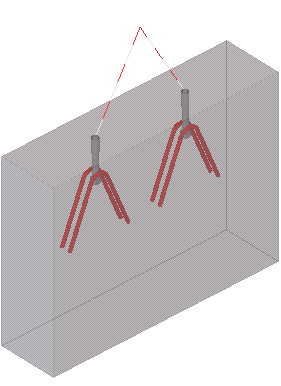

作为自定义零件、悬挂钢筋和吊车线缆的螺栓锚。 |
|
|
作为自定义零件的浇筑吊装锚。 |
|

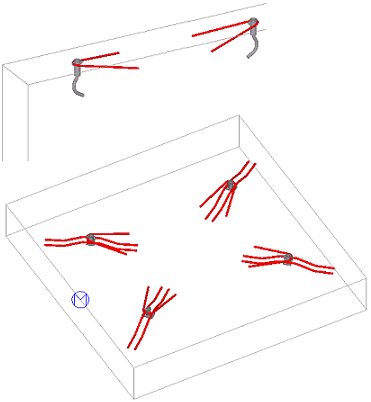

作为自定义零件的浇筑钢丝绳吊环。 调整锚处于前侧。组件会应用两次。 |
选择顺序
-

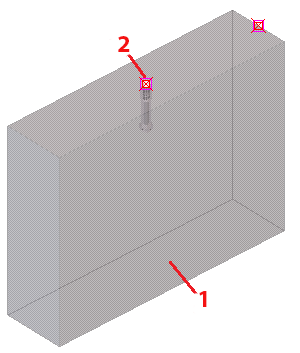

选择混凝土零件。
-
选取一个点以放置埋件。
也可以根据划分埋件的方式选择多个点。
-
单击鼠标中键创建埋件。

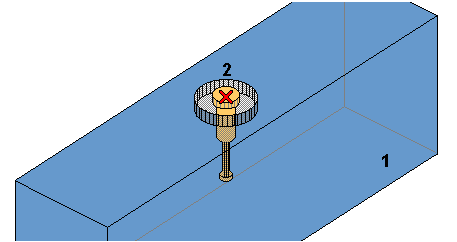

部件检索表
|
零件 |
|
|---|---|
|
1 |
混凝土零件（墙、柱、梁、板） |
|
2 |

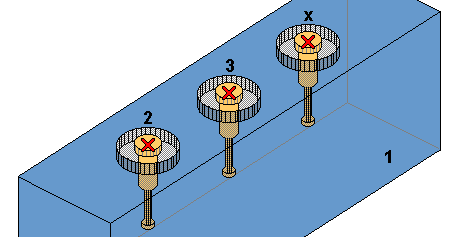

点 您可以选择多个点。 |
“输入”选项卡
使用 输入 选项卡控制用于埋件的自定义零件、细部和节点、用于放置埋件的输入点以及组件方向属性。
输入点次序
选择埋件的分布方法。您也可以在输入选项卡上调整埋件的放置位置。
|
选项 |
描述 |
|---|---|
|
|

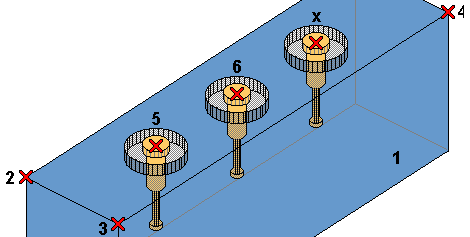

选择混凝土零件并为锚选取一个位置点。 |
|
|
选择混凝土零件并为锚选取多个位置点。 |
|
|

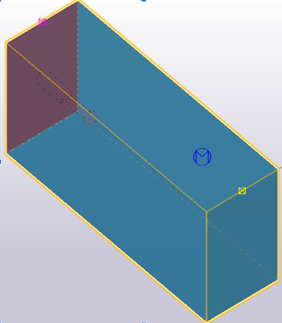

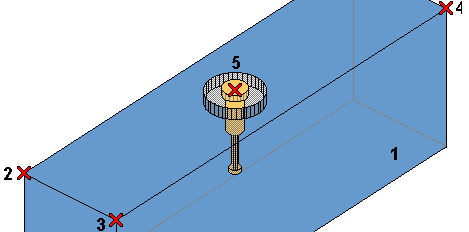

选择混凝土零件并选取三个点以定义平面。 选取要放置埋件的点。 |
|
|
选择混凝土零件并选取三个点以定义平面。 选取要放置埋件的多个点。 |
向上方向

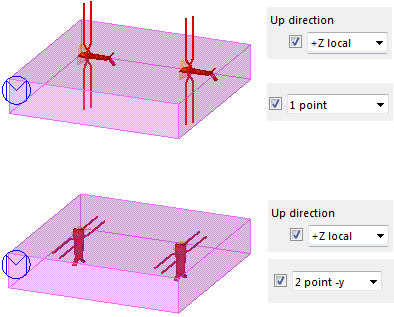

定义埋件的旋转方式。
如果从输入点次序列表中选择了三点平面选项，则此选项不可用。

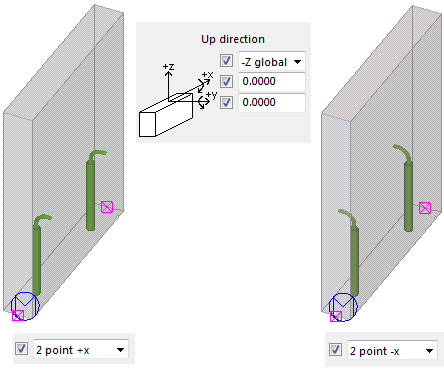

坐标系决定锚栓的位置。可以使用全局方向（整个模型）+X、-X、+Y、-Y、+Z、-Z 或局部方向（零件）+X、-X、+Y、-Y、+Z、-Z 定义典型立方体形状（板、墙、梁或柱）零件的特定表面。全局 Z 选项对于弯曲零件和平板很有用。
锚栓位置用黄色矩形表示，如下例图所示。您可以通过从列表中选择另一个选项来更改位置。
请注意，使用顶端面选项时，锚栓始终放置在被选为浇筑体顶端面的表面上。
|
-X 局部： |
|
|
+X 全局： |
|
|
顶端面： |
|
|
全局 Z： |
|
埋件处理
|
|
|
选择是将埋件作为细部还是作为建模工具进行处理。
一般来说，细部将使用主零件的形状定位埋件，建模工具使用选取的点定位埋件。
埋件偏移

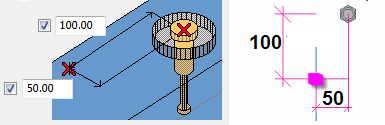

定义 X- 和/或 Y- 方向上的埋件偏移（距离选取的位置点）。
锚栓类型
从 锚点类型 列表中选择锚点的类型。选项包括：
-
由顶零件和底零件创建的锚栓
-

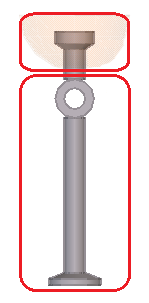

组件零件
-
组件细部
-
表面处理
-
组件零件和组件细部
-
组件零件与顶面和底面零件
-
组件细部与顶面和底面零件
| 选项 | 描述 |
|---|---|
|
零件名称组件 |
|
|
保持局部方向 |
使用保持局部方向设置可确保放置在相对面上的所有锚栓具有相同的 Y 轴，始终指向构件的主零件。此设置不能与检查顶端面朝向设置一起使用。 |
|
细部名称组件 |
|
|
表面处理 |
|
自定义零件定位示例
布置选定卡
使用布置 选项卡控制埋件放置、吊车线缆角度和安全系数属性，并选择吊装锚。
可以在参考线和横截面方向上定义输入点次序、吊装系统和埋件尺寸。
输入点次序
选择埋件的分布方法。
使用右侧的 a 和 b 框输入值。
| 选项 | 描述 |
|---|---|
|
|
将埋件放置在所选位置点上。 |
|
|
将埋件放置在零件长度方向上的重心 (COG) 点上。 |
|
|
多个埋件。 定义尺寸 a 和 b。 参考 = COG |
|
|
定义尺寸 a 和 b。 参考 = COG 如果埋件可能放置在零件外侧，则使用值 d。 |
|
|
以零件长度百分比的形式定义尺寸 a 和 b。 参考 = COG |
|
|
以零件长度百分比的形式定义尺寸 a。 参考 = COG |
|
|
定义尺寸 a。 右侧埋件是从 COG 计算得到的。 |
|
|
以零件总长度百分比的形式定义尺寸 a。 参考 = COG |
|
|
将埋件放置在零件的中间。 |
|
|
定义尺寸 a 和 b。 参考 = 零件中间 |
|
|
以零件长度百分比的形式定义尺寸 a 和 b。 参考 = 零件中间 |
|
|
定义尺寸 a 和 b。 距离是从埋件到零件末端。 |
|
|
以零件长度百分比的形式定义尺寸 a 和 b。 距离是从埋件到零件末端。 |
|
|
三角板中的三个埋件。 定义从 COG 开始的垂直距离 a。 |
|
|
三角板中的三个埋件。 将从 COG 开始的垂直距离 a 定义为宽度 b 的百分比。 |
吊装系统
选择吊车线缆吊装系统。
尺寸
|
选项 |
描述 |
|---|---|
|
a |
定义埋件尺寸 a。 |
|
b |
定义埋件尺寸 b。 |
|
c |
定义距离 c。 |
|
d |
定义锚栓距零件边缘的距离。 |
|
h |
定义吊车线缆高度。 |
|
α |
定义吊车线缆角度 α。 |
|
β |
定义线缆角度 β。 |
|
舍入 |
定义锚栓距离的舍入值。 |
附加埋件

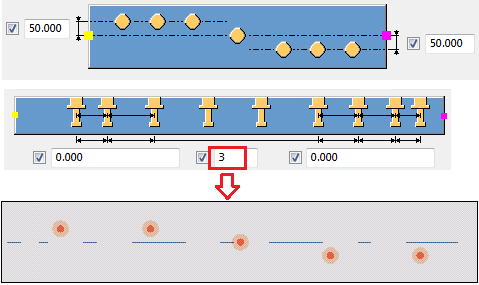

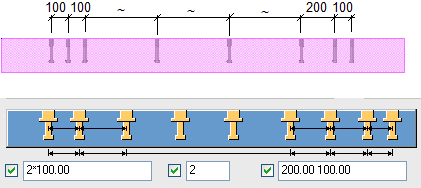

定义附加埋件。使用左侧和右侧的框来定义距离。可以输入多个距离。使用空格分隔这些值。
使用中间的框定义附加埋件的数量。
镜像
-
为所选零件、所有连接的零件、所有无钢结构的连接的零件、构件或无钢结构零件的构件定义 COG（重心）。
所有连接零件和所有无钢结构连接零件包括通过螺栓和焊接连接的零件。
构件和无钢结构零件的构件仅包括当前构件中的零件。
-
选择是否对埋件进行镜像。
镜像对于不对称的自定义零件埋件十分有用。可以在参考线方向和横截面方向进行镜像和翻转，并可以根据吊装方向旋转锚栓和水平钢筋。
-
选择是创建两个锚，还是仅创建左锚或右锚。
计算吊装锚的吊装能力
可以使用配置文件来计算吊装锚的吊装能力。
| 选项 | 描述 |
|---|---|
|
浏览配置文件 |
设置为是以使用配置文件。 |
|
|
定义配置文件的完整文件路径。默认文件为 lift.dat，位于 \profil 文件夹中。 |
|
|
从列表中选择锚栓类型。第一个列表选项对应于 lift.dat 配置文件中的第一种类型 (1)。 所有类型并使用参数列表选项将在所有组中进行搜索。 |
|
参数类型列表 |
定义锚栓类型的首选顺序。从最高参数组开始，使用空格将各个组进行分隔。 |
|
如果有更多锚栓可用 |
多个制造商的吊装锚具有相同吊装能力，但具有不同的锚长度。 使用配置文件中的顺序定义选择的锚。找到的具有正确能力的第一个锚栓 = 1，找到的第二个锚栓 = 2，以此类推。 |
|
计算中不包含垂直线缆 |
选择锚栓计算中是否考虑垂直吊车线缆。 |
|
角度限制 |
设置仍被视为垂直的吊车线缆角度的容许误差。例如，值 85 表示存在 5 度容许误差，85 度的线缆仍被视为垂直。 |
Lift.dat 配置文件

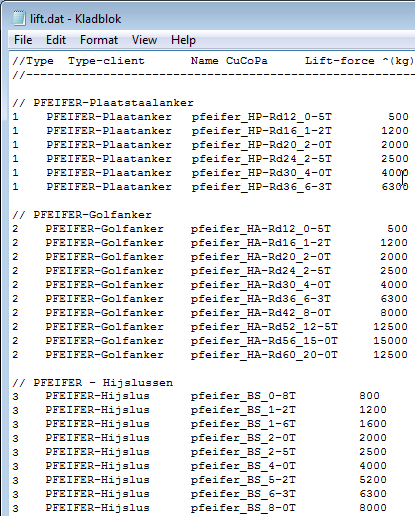

lift.dat 配置文件包含属于默认 Tekla Structures 安装的所有自定义吊装锚的列表。这些锚栓基于制造商和类型、组件名称和吊装能力进行排序。可以向配置文件中的列表添加更多自定义组件。可在任何文本编辑器（如记事本）中打开该文件。可用列将在下文中进行说明。
-
类型
可以在其中选择吊装锚的组。这是不同锚栓类型的索引。
-
Type client
类型描述。这是文本描述，不允许有空格。
-
Name CuCoPa
应用程序和组件目录中列出的自定义组件零件的名称。这是零件或细部。
-
Lift force (kg)
吊装能力（以千克为单位）。这是制造商目录中的锚栓能力。
-
Dir
创建自定义组件零件期间的组件方向。这是名称 CuCoPa 列中使用的组件的向上方向。
-
属性文件

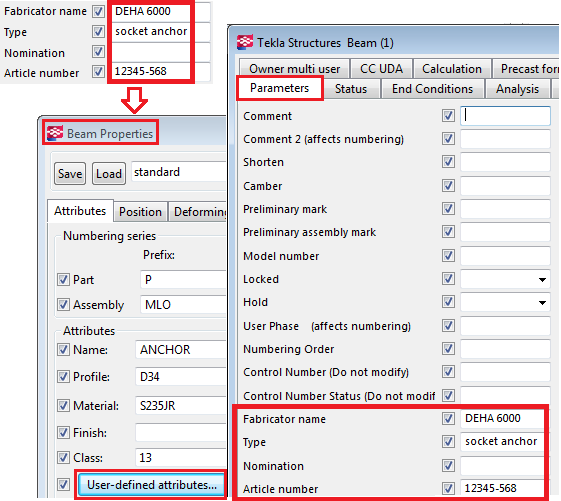

指向配置文件的链接。这是名称 CuCoPa 列中使用的组件的预保存属性文件。
-
安全侧盖
这是锚栓周围的盖。
Note:
如果您选择使用自定义零件，请确保模型中有相应的自定义零件。自定义零件的名称不应包含空格，因为不会从 lift.dat 配置文件读取这些名称。
安全系数
定义安全系数。要吊装的重量会在锚计算中乘以此系数。
支撑梁
在移动到最近的支撑梁中选择将锚栓移动到最近的支撑梁。
输入锚栓的最大位移和布置偏移。
定义支撑梁中顶面钢筋的等级和名称。选择是否在整个构件中检测支撑梁。
避免钢筋
选择是否在主零件中检测所有钢筋类型，并定义布置偏移以避免与锚栓发生碰撞。
定义钢筋的等级和名称。选择是否在整个构件中检测钢筋。
“顶面布置”选项卡
使用顶面布置选项卡可定义埋件偏移以及信息框和吊车缆线的显示方式。
偏移
定义混凝土零件两端的埋件偏移。准确放置在混凝土零件中间的埋件会保持在该位置，不会偏移。
显示信息框

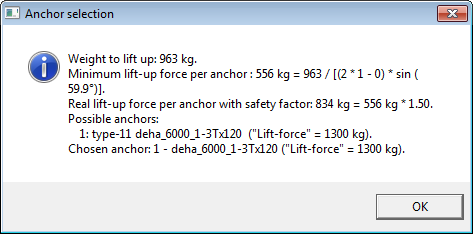

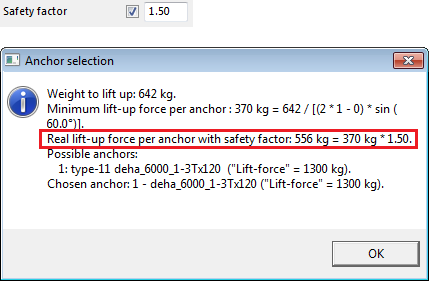

定义是否显示包含埋件计算结果的消息框。该消息框显示要吊装的重量、包含安全系数的实际吊装重量以及所选的锚。
只有当您在 布置 选项卡上将浏览配置文件设置为是时，才会显示该消息框。

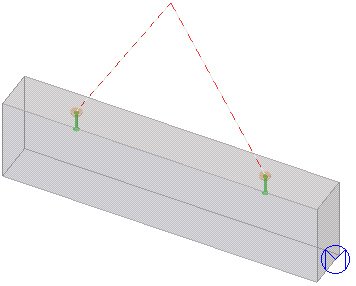

显示吊车线缆
定义是否显示吊车缆线。如果设置为是，则吊车缆线显示为具有在布置选项卡上定义的 α 角度的辅助线或截面。
“加厚”选项卡
使用加厚选项卡可定义混凝土层的加厚。加厚对于夹心墙特别有用，因为其中的壳体会在吊装锚附近加厚。

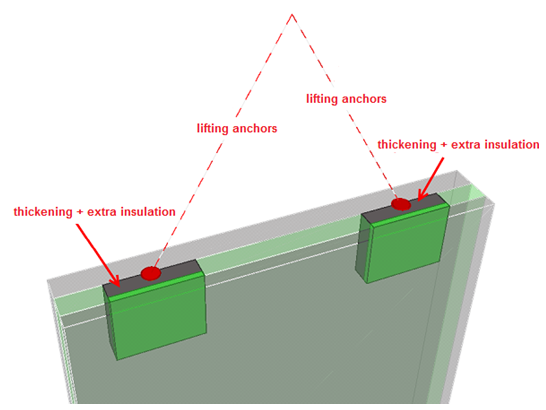

在下面的示例中，会为附加隔断层添加加厚层。
加厚选项
选择应用加厚的侧边。还可以定义厚度。| 选项 | 描述 |
|---|---|
|
|
不加厚。 |
|
|
右侧加厚。 从埋件中心定义厚度。 |
|
|
右侧加厚。 从埋件侧边定义厚度。 |
|
|
右侧加厚。 从壳体侧边定义厚度。 |
|
|
左侧加厚。 从埋件中心定义厚度。 |
|
|
左侧加厚。 从埋件侧边定义厚度。 |
|
|
左侧加厚。 从壳体侧边定义厚度。 |
|
|
两侧加厚。 从埋件中心定义厚度。 |
|
|
两侧加厚。 从埋件侧边定义厚度。 |
|
|
两侧加厚。 从壳体侧边定义厚度。 |
加厚宽度和高度
选择加厚零件参考，并定义加厚宽度和加厚高度。
| 选项 | 描述 |
|---|---|
|
|
从埋件中心定义宽度。 从混凝土顶面定义高度。 |
|
|
从埋件中心定义宽度。 从混凝土壳体底面定义高度。 |
|
|
从混凝土壳体侧面定义宽度。 从混凝土壳体顶面定义高度。 |
|
|
从混凝土壳体侧面定义宽度。 从埋件底面定义高度。 |
侧视图

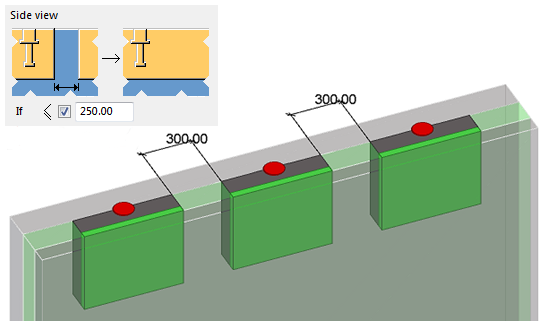

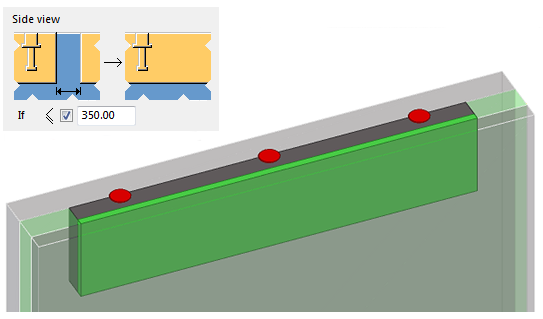

如果加厚之间的距离小于或等于定义的值，该选项可以合并多个加厚零件。
加厚零件
选择如何将加厚连接到壳体。定义加厚属性。
附加隔断
选择如何将隔断添加到加厚零件。
| 选项 | 描述 |
|---|---|
|
隔离等级 |
定义混凝土壳体中使用的隔断的等级。 如果已定义的等级编号与模型中隔断的等级相匹配，则将在加厚的位置切断隔断。 |
|
箔片等级 |
定义夹心墙中使用的隔断的等级。 如果已定义的等级编号与隔断的等级相匹配，则将在加厚的位置切断隔断 |
|
创建附加隔断 |
选择是否创建附加隔断层。 |
|
|
定义隔断的厚度。 |
隔断零件的附加选项
| 选项 | 描述 |
|---|---|
|
附加隔断零件 |
选择是否添加隔断零件，以及如何添加。 |
|
到 |
选择要添加隔断零件的零件。 |
“图形”选项卡
使用图形选项卡可控制埋件尺寸、连接方法和旋转。
埋件尺寸

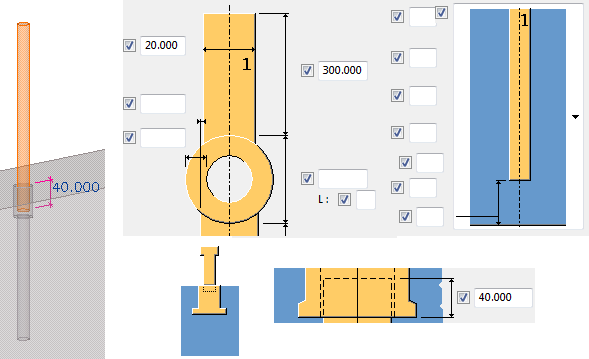

定义埋件是否需要凹进。您可以定义凹槽的尺寸、从凹槽平面到埋件顶部的距离并选择切割的形状。
选择切割的形状。
|
选项 |
示例 |
|---|---|
|
圆周 |
|
|
正方形 |
|
|
半月 X |
|
|
半月 Y |
|
|
半球 |
|
作为负体积
选择是将切割截面作为空切割还是作为带框架零件的切割进行处理。
顶零件/底零件

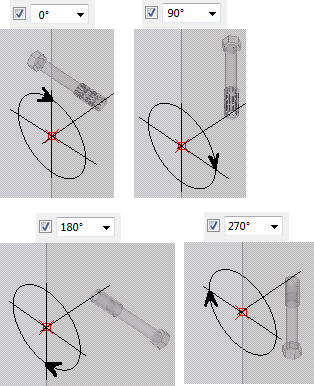

设置零件等级和旋转。每个选项逆时针旋转埋件 90 度。您也可以定义固定的旋转角度。
定位
选择如何定位埋件的顶零件和底零件。
|
选项 |
示例 |
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
在混凝土零件顶部放置的锚栓的示例。
创建顶零件
选择是否创建埋件的顶零件，如果设置为是，请选择将该零件连接到混凝土零件的方式。
创建底部零件
选择是否创建埋件的底零件，如果设置为是，请选择将该零件连接到混凝土零件的方式。
顶零件选项卡
使用顶零件选项卡可定义埋件的顶零件。

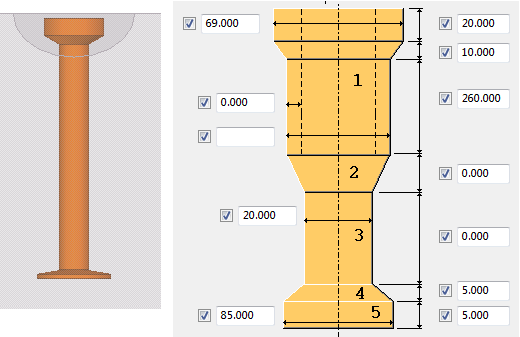

顶零件尺寸
使用直径和高度框可定义埋件顶零件的形状。您也可以在零件选项卡上定义零件 1、2、3、4 和 5 的主直径。
示例

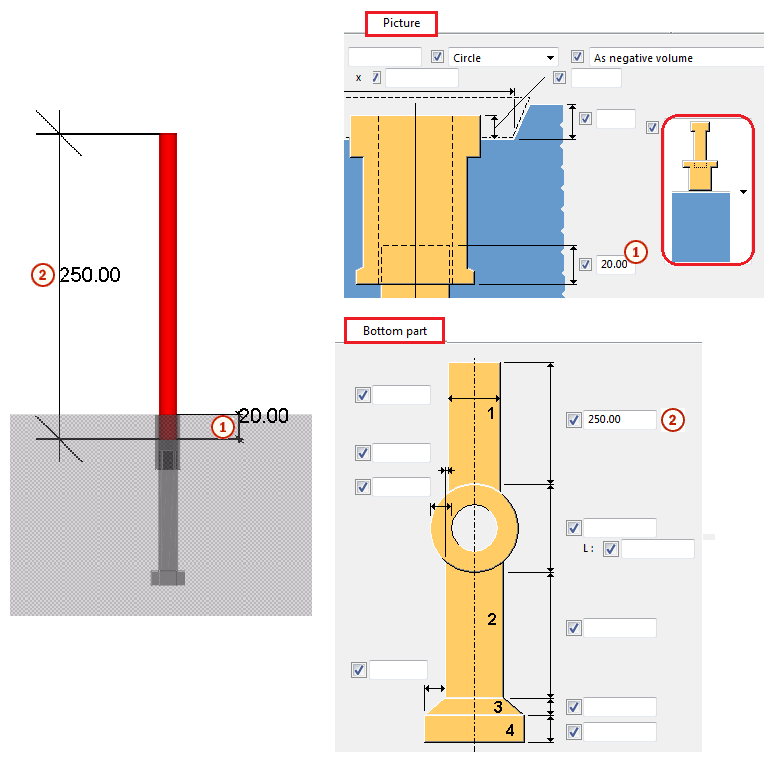

埋件顶零件在顶零件选项卡上定义，埋件底零件在底零件选项卡上定义。
|
|
|
|
底零件选项卡
使用底零件选项卡可定义埋件的底零件。
底零件尺寸
使用直径和高度框可定义埋件底零件的形状。您也可以在零件选项卡上定义零件 1、2、3、4 和 5 的主直径。
“零件”选项卡
使用零件选项卡可定义埋件顶零件和底零件属性以及框架零件属性。
零件属性
顶零件和底零件从多个截面构建。您可以为每个剖面定义截面。
定义顶零件、底零件和框架零件的零件属性。如果截面属性保留为空，则使用在顶零件和底零件选项卡上定义的长度和直径。
|
选项 |
描述 |
|---|---|
|
t, b, h |
零件厚度、宽度和高度。 |
|
位置编号 |
零件位置编号的前缀和起始编号。 |
|
材料 |
材料级别。 |
|
名称 |
零件名称。 |
|
评注 |
添加零件的评注。 |
可以定义顶零件和底零件的 UDA。
“钢筋”选项卡
使用钢筋选项卡可定义埋件的附加钢筋。

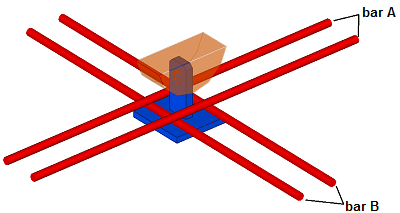

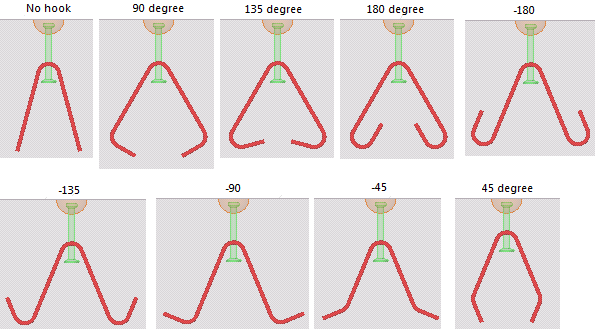

可以定义钢筋形状和弯钩属性以及两个方向上的钢筋截面属性。

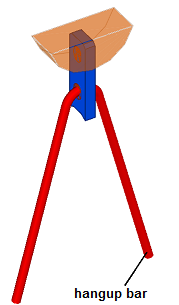

示例
等级, 尺寸
可结合使用等级和尺寸选项。单击尺寸框旁边的 … 按钮可打开钢筋目录，并为钢筋 A 和钢筋 B 选择等级和尺寸。
左侧端部条件/右侧端部条件

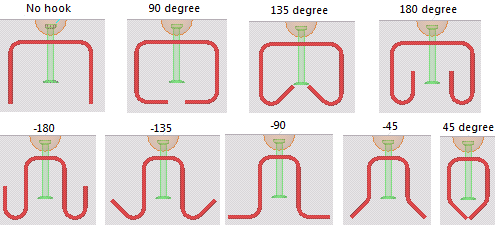

选择钢筋的形状。
左侧弯曲长度/右侧弯曲长度, 弯曲半径
可以定义弯钩的弯曲长度和弯曲半径。
旋转
选择如何旋转钢筋和定义旋转角度。
尺寸
定义钢筋尺寸和钢筋数量。
“悬挂钢筋”选项卡
使用悬挂钢筋选项卡可定义埋件的附加钢筋。

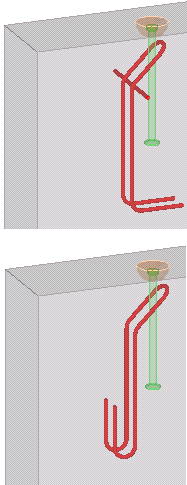

可以定义钢筋形状和弯钩属性以及钢筋截面属性。

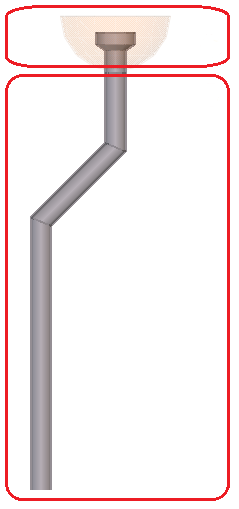

示例
等级, 尺寸
可结合使用等级和尺寸选项。单击尺寸框旁边的 … 按钮可打开钢筋目录并选择等级和尺寸。
左侧端部条件/右侧端部条件
选择钢筋的形状。
左侧弯曲长度/右侧弯曲长度, 弯曲半径
可以定义弯钩的弯曲长度和弯曲半径。
旋转
选择如何旋转悬挂钢筋和定义旋转角度。
尺寸
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |

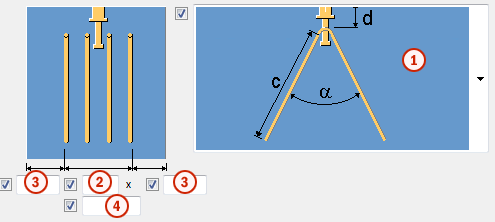

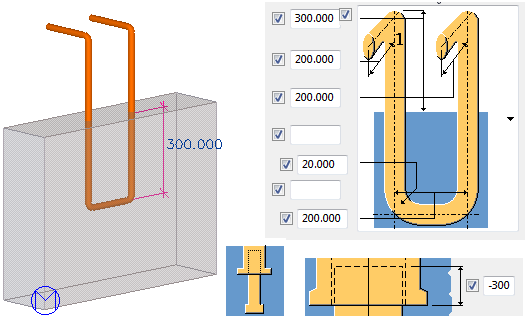

选择如何放置悬挂钢筋。 使用值 a、b、c、d、e、f 以及角度 alpha 和 beta 定义悬挂钢筋的尺寸。 |
|
|
2 |
定义悬挂钢筋的数量。 |
0 |
|
3 |
定义覆层厚度。 |
|
|
4 |
定义悬挂钢筋之间的距离。 |
100 mm |
“水平钢筋”选项卡
使用水平钢筋选项卡可定义埋件的附加水平钢筋。
可以定义钢筋形状和弯钩属性以及钢筋截面属性。
示例
等级, 尺寸
可结合使用等级和尺寸选项。单击尺寸框旁边的 … 按钮可打开钢筋目录并选择等级和尺寸。
左侧端部条件/右侧端部条件
选择钢筋的形状。
左侧弯曲长度/右侧弯曲长度, 弯曲半径
可以定义弯钩的弯曲长度和弯曲半径。
旋转
选择如何旋转水平钢筋和定义旋转角度。
侧视图

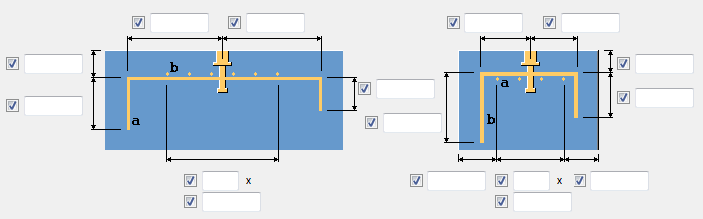

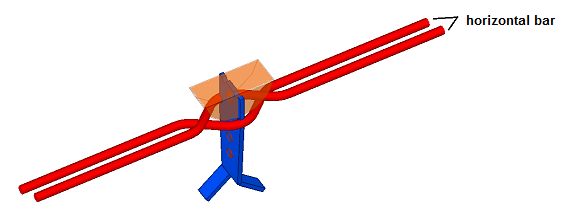

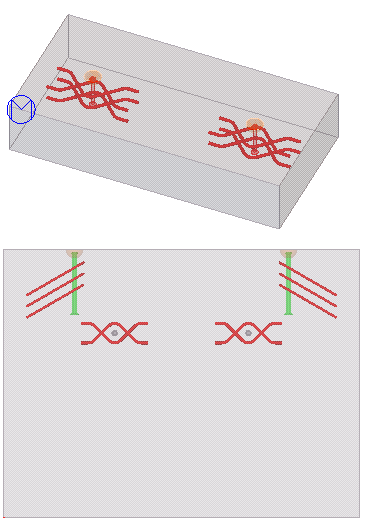

可以创建倾斜水平钢筋。定义钢筋数量和钢筋之间的距离。使用值 d 可定义顶面的覆层厚度，使用值 f 可定义钢筋长度。
顶视图
选择钢筋形状。
使用值 a、b、c、d、e、f 以及角度 α 可定义水平钢筋的尺寸。
“特殊钢筋”选项卡
使用特殊钢筋选项卡可定义埋件的附加 U 型钢筋。

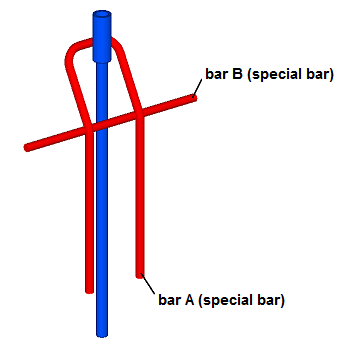

可以定义钢筋形状和弯钩属性以及两个方向上的钢筋截面属性。
示例
等级, 尺寸
可结合使用等级和尺寸选项。单击尺寸框旁边的 … 按钮可打开钢筋目录，并为钢筋 A 和钢筋 B 选择等级和尺寸。
左侧端部条件/右侧端部条件
选择钢筋的形状。
左侧弯曲长度/右侧弯曲长度, 弯曲半径
可以定义弯钩的弯曲长度和弯曲半径。
选择如何旋转 U 形钢筋和定义旋转角度。
形状
选择钢筋形状。
使用值 a、b、c、d、e、f 以及角度 α 可定义 U 形钢筋的尺寸。
“高级”选项卡
使用高级选项卡可定义钢筋、悬挂钢筋、特殊钢筋和水平钢筋的 UDA 及钢筋属性。
钢筋属性
|
选项 |
描述 |
|---|---|
|
评注 |
添加钢筋的评注。 |
|
名称 |
定义在图纸和报告中显示的名称。 |
|
等级 |
定义钢筋的等级编号。 |
|
系列 |
定义钢筋位置编号的前缀。 |
|
起始编号 |
定义钢筋位置编号的起始编号。 |
创建为钢筋构件

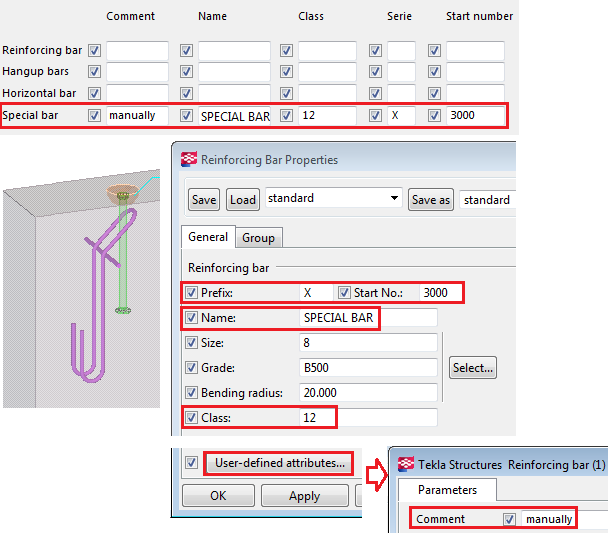

您可以将作为钢筋构件创建的具有预定义构件类型、名称、前缀和起始编号的钢筋添加到浇筑体中。
| 选项 | 描述 |
|---|---|
|
创建为钢筋构件 |
选择是将所有钢筋创建为一个钢筋构件，并将其包含在输入零件的浇筑体中。 |
| 添加到现有钢筋构件 |
|
|
钢筋构件类型 |
选择钢筋构件的类型。 如果不选择类型，则使用钢筋构件的默认值。 |
|
名称、截面、起始编号 |
定义名称、截面和起始编号。 如果您未定义这些值，则使用钢筋构件的默认值。 |
包括 COG 中的钢筋
设置为是，可在 COG 计算中包含浇筑体中钢筋的重量。
螺栓
