支撑梁 (88)

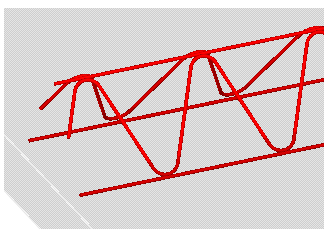

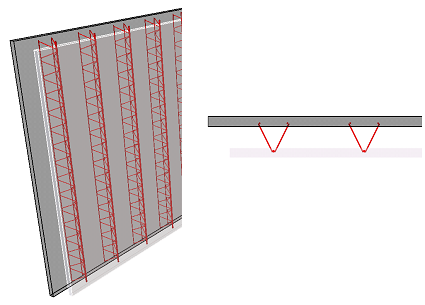

支撑梁 (88) 会在预制的混凝土零件中创建支撑梁，例如在薄壳板或夹心墙板中。梁浇筑到混凝土零件中，也可以充当钢筋以及预制和现场浇筑混凝土之间的连结件。
已创建的组件
梁包含下列零件：
-
两根底面钢筋
-
一根或两根顶面钢筋
-
两根连接钢筋

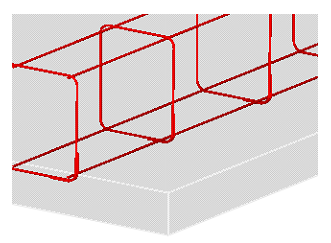

您可以不使用钢筋，而是使用截面和板创建支撑梁。
适用于
| 情形 | 描述 |
|---|---|
|
|
支撑梁在预制混凝土板中创建。 |
|
|
支撑梁在预制混凝土夹心面板中创建。 |
|
|
支撑梁在带开孔的宽板楼板中创建。 |
|
|
支撑梁在中空墙中创建。 |
|
|
截面为梁。 |
选择顺序
-
选择混凝土零件。
自动创建梁。

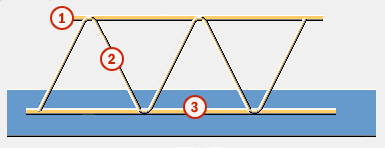

部件检索表
|
零件 |
|
|---|---|
|
1 |
顶面钢筋 |
|
2 |
连接钢筋 |
|
3 |
底面钢筋 |
图片选项卡
使用图形选项卡可以控制钢筋的创建、形状和尺寸。

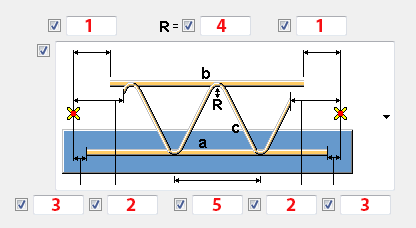

钢筋尺寸和形状
|
描述 |
|
|---|---|
|
1 |
顶面钢筋末端与零件末端之间的距离。 |
|
2 |
连接钢筋末端与零件末端之间的距离。 |
|
3 |
底面钢筋末端与零件末端之间的距离。 |
|
4 |
连接钢筋的半径。 |
|
5 |
弯头之间的距离。 |

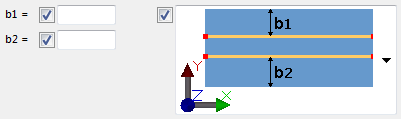

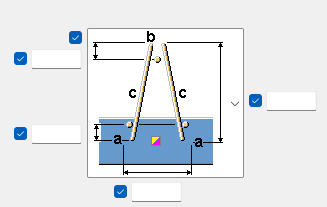

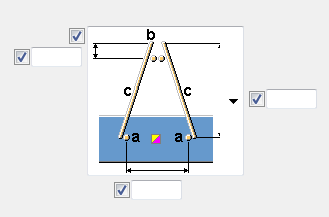

定义底面钢筋之间的距离，以及顶面与底面钢筋之间的距离。
如果在顶部添加两根钢筋，则可定义这些钢筋到连接钢筋顶部的距离。

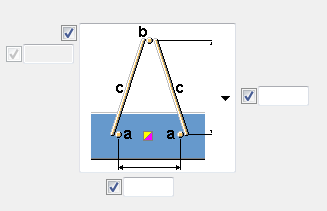

对于某些前视图选项，您还可以定义钢筋与连接钢筋顶部和底部之间的距离。
| 示例 |
|---|
|
|
|
|
|
|
|
|
梁创建
|
选项 |
描述 |
|---|---|
|
创建 |
选择底面、顶面和连接钢筋的类型（钢筋 A、B、C）：
|
|
截面 |
在您选择以下梁选项时，将激活截面选定：
定义零件位置编号的前缀和起始编号、材料、名称、评注和等级。 |
|
板 |
在您选择以下梁选项时，将激活板创建：
定义零件位置编号的前缀和起始编号、材料、名称、评注和等级。 |
| 添加为 |
选择用于将梁连接到浇筑体的方法： 子构件、焊接、否 |
钢筋属性
定义顶面、底面和连接钢筋的钢筋属性。
|
选项 |
描述 |
|---|---|
|
尺寸 |
钢筋的尺寸。 |
|
等级/材料 |
钢筋的等级。 |
|
名称 前缀 起始编号 评注 等级 |
钢筋的名称、零件位置编号的前缀和起始编号、评注以及等级。 |
|
钢棒截面 |
为顶部钢棒 (b) 选择一个截面，并定义旋转和深度位置。 |
创建为钢筋构件
您可以将作为钢筋构件创建的具有预定义构件类型、名称、前缀和起始编号的钢筋添加到浇筑体中。
| 选项 | 描述 |
|---|---|
|
创建为钢筋构件 |
选择是将所有钢筋创建为一个钢筋构件，并将其包含在输入零件的浇筑体中。 |
| 添加到现有钢筋构件 |
|
|
钢筋构件类型 |
选择钢筋构件的类型。 如果不选择类型，则使用钢筋构件的默认值。 |
|
名称、截面、起始编号 |
定义名称、截面和起始编号。 如果您未定义这些值，则使用钢筋构件的默认值。 |
对齐钢筋构件坐标系
选择是将钢筋构件坐标系与组件坐标系对齐。
零件选项卡
使用零件选项卡可以控制梁的位置和数量。
工作平面方向
|
选项 |
描述 |
|---|---|
|
工作平面位置 |
使用此设置控制在输入零件的哪一侧创建梁。
|
|

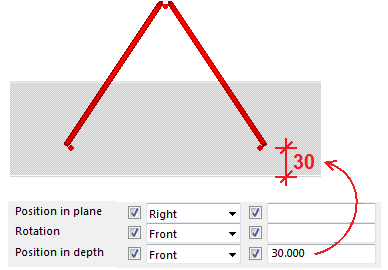

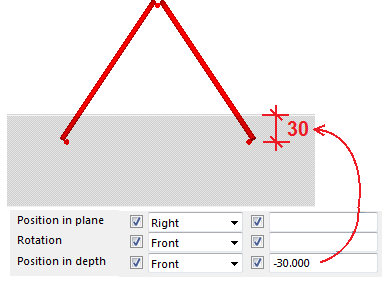

平面中位置 旋转 深度位置 |
在工作平面上定义梁的方向。 |
z 方向的梁位置
选择在 z 方向定位梁的方式。
|
示例 |
|
|---|---|
|
|
|
|
|
|
|
|
|
几何形状
|
选项 |
描述 |
|---|---|
| 多重 L 系数 |
定义梁长度的舍入精度。 默认值为 1.0。使用默认值后，梁长度没有小数。 |
|
几何形状 |

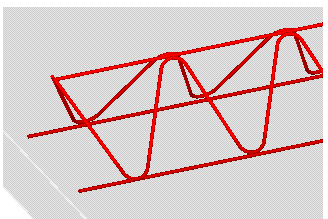

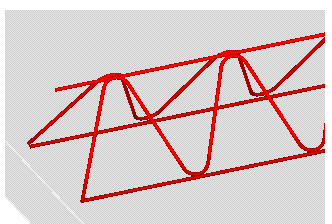

选择连接钢筋的几何形状。 示例：
|

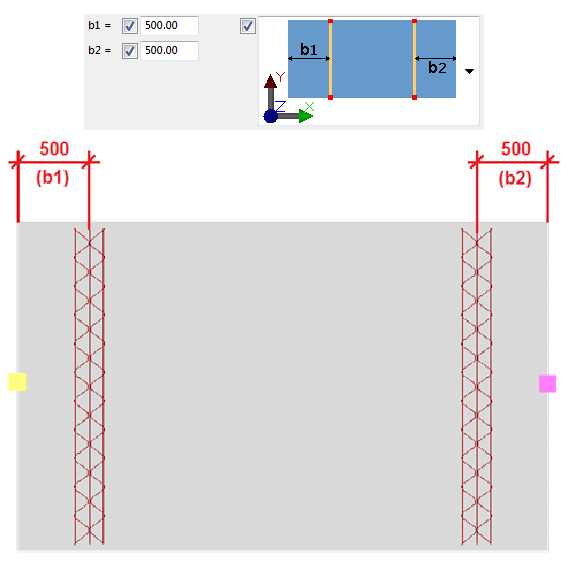

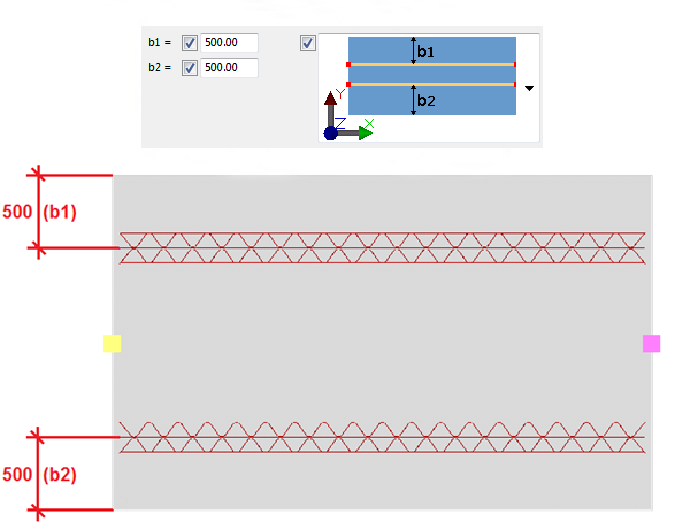

y 方向的梁位置
选择在 y 方向定位梁的方式。
|
示例 |
|---|
|
|
|
|
附加梁
选择是否创建附加组梁。
|
示例 |
|---|
|
例如，如果选择了此选项：
|
|

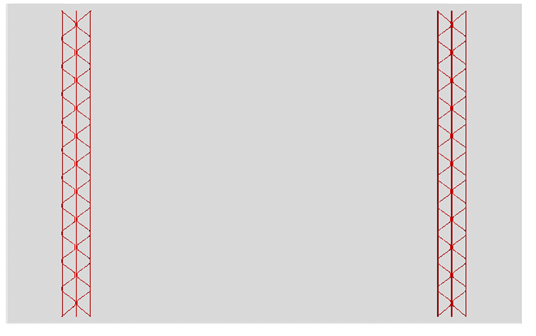

附加组梁设置为无：不在 2 个现有支撑梁之间创建附加组梁。
|
|

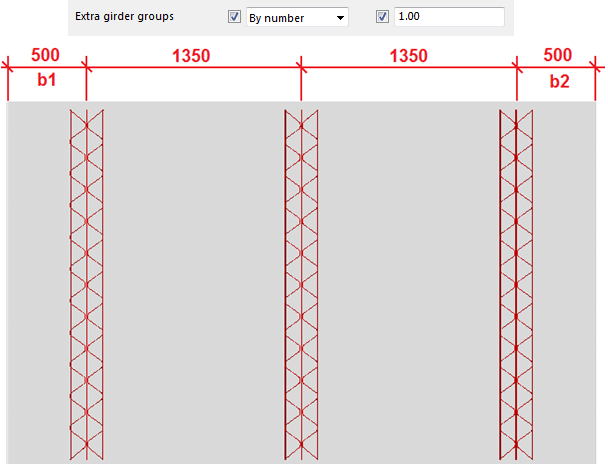

附加组梁设置为按数量：基于输入的数量创建附加组梁。等分组之间的距离。
|
|

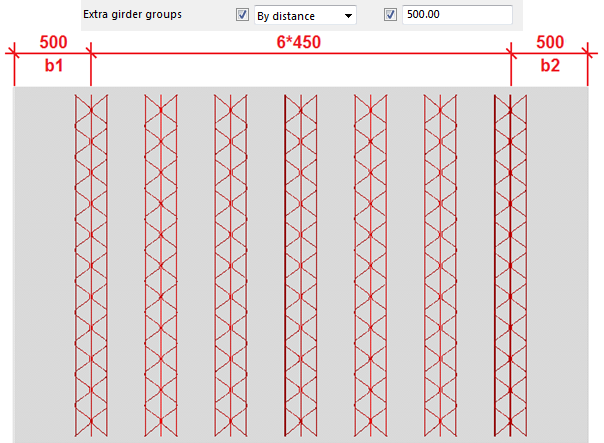

附加组梁设置为按距离：附加组梁的数量基于定义的距离。等分组梁之间的距离。
|

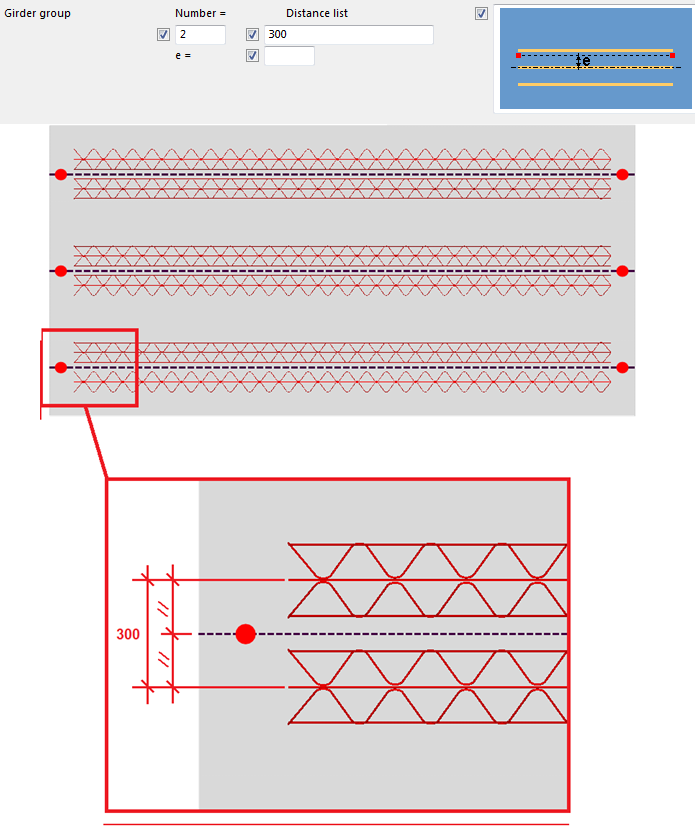

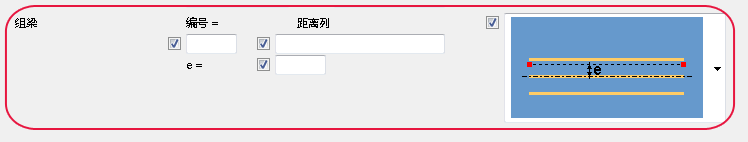

组梁
定义是否从现有梁创建附加梁。
数量是组梁中的梁数。
距离列是组梁中梁之间的距离。

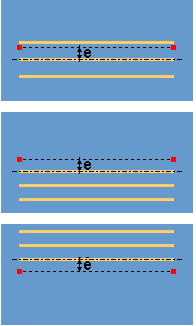

e = 是梁相对于参考线的位置。
|
选项 |
描述 |
|---|---|
|
|
|
|
示例 |
|
|---|---|
|
现有梁 |
|
|
附加梁 |
|
“几何形状”选项卡
使用几何形状选项卡可以控制开孔和零件长度如何影响梁创建。
|
选项 |
描述 |
|---|---|
|
总是创建梁 |
选择是否始终创建梁。 如果选择是，则即使在梁完全置于混凝土零件外部时，也会创建梁。 |
|
开孔 |
选择是否在开孔中创建梁。 |
|
长度 |
选择梁如何适应零件形状。 |
|
切割 |
选择在开孔处切割整个支撑梁，还是仅切割与开孔碰撞的零件。 |
|
最小长度 |
定义梁的最小长度。 |
|
最大长度 |
定义梁的最大长度。 当达到最大长度时，会拆分梁。 |
|
最小长度示例 |
|---|
|
未定义最小长度：
|
|
已定义最小长度（未创建梁）：
|
“双墙”选项卡
使用双墙选项卡可以选择第二混凝土单元如何影响支撑梁 (88) 中的梁创建。
向上第二混凝土单元
选择第二混凝土单元是否影响梁的创建。在等级框中定义第二面墙的等级。
选择第一面墙，并且如果第二面墙与定义的等级相匹配，则会创建梁。您还可以输入一系列的等级。您可以将此创建方法与几何选项卡上为开孔定义的选项结合使用。

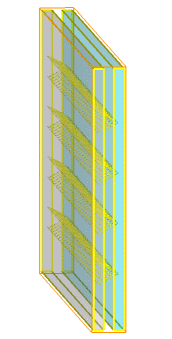

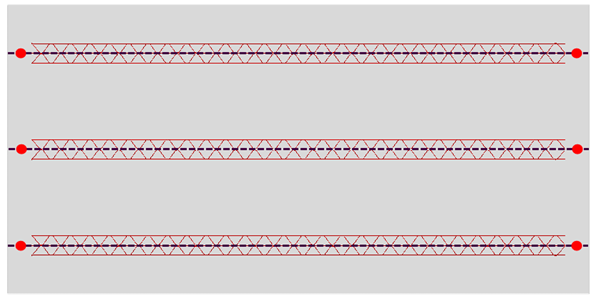

下面的示例演示内壳和外壳具有不同几何形状的中空墙。
|
示例 |
|---|
|

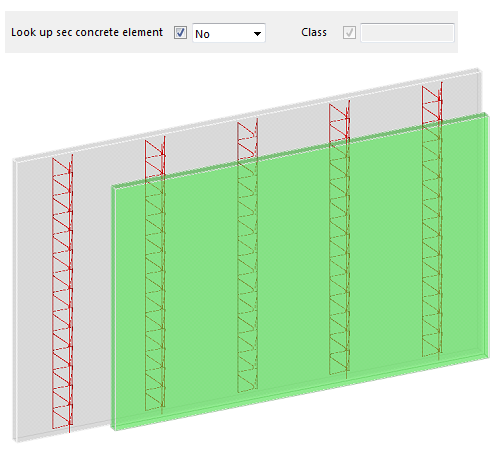

内壳和外壳具有不同几何形状的中空墙。 向上第二混凝土单元 = 否
|
|

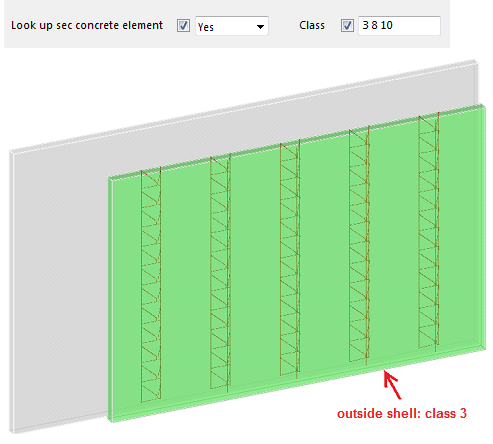

内壳和外壳具有不同几何形状的中空墙。 向上第二混凝土单元 = 是
|
UDA 选项卡
使用 UDA 选项卡可以定义用户定义的属性 (UDA)。
您可以为以下项定义 UDA：
-
将
-
产品编号
-
制造商名字
-
单位长度重量
-
六个可变 UDA。您可以定义类型、值、名称以及 UDA 所属的对象。
