拆分零件
使用拆分功能将零件一分为二。您可以对直零件、折梁和无偏移的曲梁使用拆分。您还可以拆分压型板和混凝土板。
拆分零件时， Tekla Structures 会保留拆分零件时的属性和附加对象。
限制：
- 您无法拆分表面处理。
- 不能拆分弯板、放样钢板或放样混凝土板。
- 如果需要拆分的零件包含螺栓组，且零件在有螺栓的位置拆分，则需要也拆分螺栓组。
- 如果您已经进行了编号，则零件编号和构件编号将分配给原始起始点的零件。其它零件将获得新编号。
拆分直零件、弯曲零件或折梁
- 如果拆分折梁，请检查以下各项是否正确：
- 拆分折梁的位置和方向设置
- 与拆分折梁相关的组件
新零件的起始点和终点位于拆分的位置。

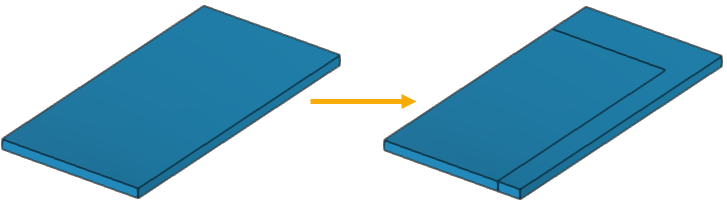

拆分钢板或混凝土板
- 选取拆分线上的点。
选取的第一个点和最后一个点需要位于钢板或混凝土板的边缘上。
新零件的起始点和终点位于拆分的位置。
注：
带有倒角、切割或开孔的区域无法拆分。如果您尝试在这些区域中选取点，则拆分线的预览将变为红色，表示无法进行拆分。
