有助于设置捕捉方向的捕捉方法
除了捕捉开关和编号捕捉之外，您还可以使用其他一些方法来帮助您在捕捉时选取正确的点。
使用 Shift 键锁定建模方向
当将鼠标悬停在线或点上的捕捉点上时，您可以使用 Shift 键暂时锁定建模方向。当您松开 Shift 键时，方向锁定即被解除。
-

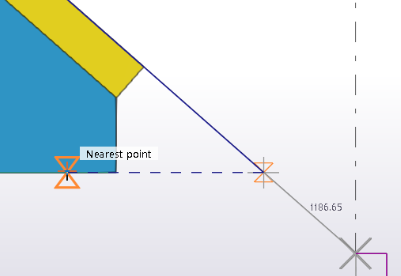

要锁定将选取的第一个点的方向，请确保捕捉到最近的点(线上的点)
捕捉开关处于活动状态。
-
按住 Shift 键锁定建模方向。
只要按住 Shift，方向就会被锁定，任何可以捕捉的点都会投影到锁定的线上。
您可以捕捉到一条线或一个点：
- 如果您捕捉到一条线（例如使用捕捉到最近的点(线上的点)捕捉开关），方向锁定会将线延伸到第一条锁定线的交点。

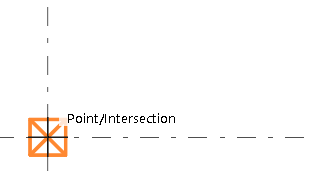

- 如果您捕捉到某个点（例如使用捕捉到端点或捕捉到中点捕捉开关），该点将垂直于锁定的线投影。
当捕捉点垂直投影至锁定线时，将显示垂直符号。
请注意，方向锁定仅在建模模式下有效，在图纸中无效。方向锁定不适用于数字化捕捉。
设置临时参考点

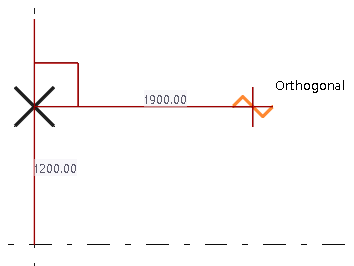

您可以设置一个临时参考点，以便在模型和图纸中进行捕捉时用作局部原点。通常，正交工具和捕捉到垂足捕捉开关使用参考点信息。
参考点信息自动设置为上一个选取点，并显示为黑色十字。中断命令时，将清除参考点信息，即上一个选取点。如果需要使用参考点，请手动设置临时参考点。
-
选取起始点。
-
按住 Ctrl 键并选取一个点。
或者，右键单击并选择定义临时捕捉参考点，然后选取一个点。
黑色十字表明此点现在是一个临时参考点。您可以继续从临时参考点捕捉。
-
释放 Ctrl 键并选取终点。
Tekla Structures 将在起始点和终点之间创建对象。例如：
锁定线上的 X、Y 或 Z 坐标
您可以锁定线上的 x，y 和 z 坐标。坐标锁定同时适用于建模模式和图纸模式。
如果您需要确定要选取的点并且所需点并不在线上时，锁定坐标将很有用。当坐标被锁定时，您只能在该方向上捕捉点。
在图纸模式下，锁定很有用，例如，如果您需要仅沿 x 或 y 轴拖动视图。
或者，也可以使用快速启动控制坐标锁定。开始键入切换坐标锁定，然后在搜索结果列表中单击坐标锁定的名称以激活该开关。
