肢 - 1 对角撑 (178)
肢 - 1 对角撑 (178) 将一个 L 形截面对角支撑用螺栓直接固定到 L 形截面塔肢的外表面或内表面。
已创建的组件
-
螺栓
请注意，默认情况下此组件不会创建任何螺栓。您必须定义要创建的螺栓。
适用于
| 情形 | 描述 |
|---|---|
|
|
连接到塔肢的对角支撑 |
选择顺序
-
选择塔肢。
-
选择对角支撑（次零件）。
选择次零件后自动创建该节点。
图片选项卡

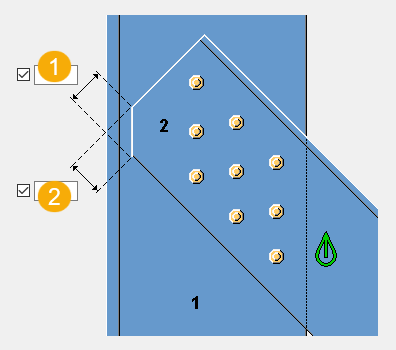

使用图片选项卡可定义支撑切割尺寸。
尺寸
| 描述 | |
|---|---|
|
1 |
水平切割尺寸 |
|
2 |
垂直切割尺寸 |
参数选项卡

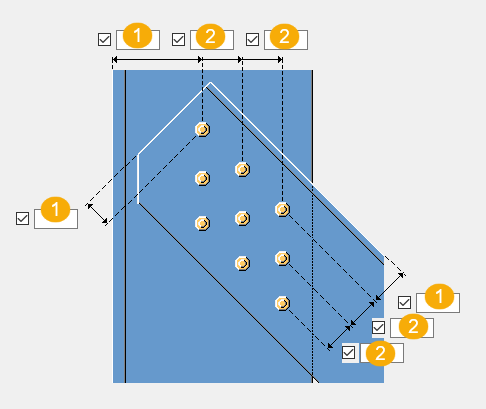

使用参数选项卡可定义螺栓规线，从而定义螺栓位置。
尺寸
| 描述 | |
|---|---|
|
1 |
螺栓边距 |
|
2 |
螺栓之间的距离 |
如果您不输入任何尺寸，则使用 gauge_lines.dat 文件中定义的默认值。
“螺栓”选项卡
使用螺栓选项卡可以定义螺栓偏移和螺栓属性。

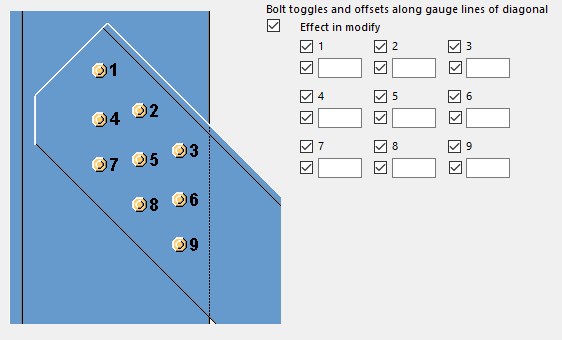

螺栓偏移
定义螺栓创建和螺栓偏移。
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
通用选项卡
