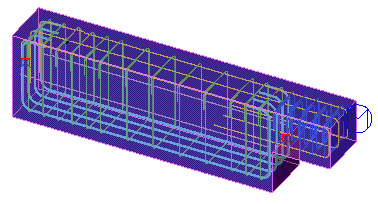

梁中的钢筋 (90)
梁中的钢筋 (90) 可将钢筋添加到混凝土梁。
已创建的组件
-
箍筋
-
垂直钢筋
适用于
|
情形 |
描述 |
|---|---|
|
|
混凝土梁中的钢筋。 |
|
|
混凝土柱中的钢筋。 |
准备工作
在要放置钢筋的位置创建混凝土零件。
主要底面钢筋选项卡
使用主要底面钢筋选项卡可定义下部钢筋的属性。
属性
|
选项 |
描述 |
|---|---|
|
级别 |
定义主底面钢筋的等级。此值已链接到尺寸框中的值。 |
|
尺寸 |
定义主底面钢筋的直径。单击 ... 按钮打开 选择钢筋 对话框。在此对话框中，您可以选择等级和相关直径。 注： 选择尺寸将覆盖等级字段中的值。
|
|
左弯曲长度 |
定义左端延伸长度。 要定义长度，请在左边界条件中选择除默认之外的其他值。 |
|
右弯曲长度 |
定义右端延伸长度。 要定义长度，请在右边界条件中选择除默认之外的其他值。 |
左/右边界条件
定义钢筋的左右侧边界条件。
|
选项 |
示例 |
|---|---|
|
默认值 |
|
|
90度 |
|
|
135度 |
|
|
180度 |
|
|
-180度 |
|
|
-135度 |
|
|
-90度 |
|
|
-45度 |
|
|
45度 |
|
不创建的钢筋
定义不应创建的钢筋。
|
选项 |
示例 |
|---|---|
|
|
|
|
|
|
|
|
创建方法
定义钢筋的创建方式。
|
选项 |
描述 |
|---|---|
|
没有钢筋 |
不创建底部钢筋。 |
|
钢筋数量 |
创建固定数量的钢筋。自动计算钢筋之间的间距。 |
|
按间距 |
相关框将变为活动状态。输入的值是钢筋的固定间距。自动计算钢筋数量。 |

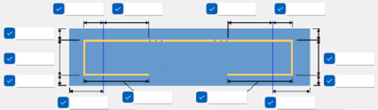

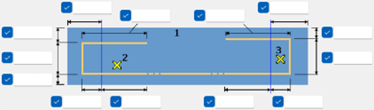

定位和距离
定义钢筋的尺寸和定位。
下面是左侧定位钢筋的一些示例：
|
选项 |
描述 |
示例 |
|---|---|---|
|
|
零件边缘是定位钢筋的规范。 |
|
|
|
混凝土零件的参考点是定位钢筋的规范。 |
|
|
|
选取的位置是规范的。 |
|
|
|
顶部零件切割的边缘是定位钢筋的规范。 |
|
|
|
底部零件切割的边缘是定位钢筋的规范。 |
|
|
|
混凝土零件的中心线是定位钢筋的规范。 |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
尺寸
定义钢筋尺寸。

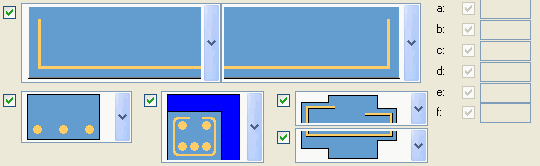

形状和图案
定义钢筋形状、钢筋图案和钢筋分布。
钢筋形状
定义混凝土零件两端钢筋的通用形状。对于某些形状，可以输入距离。
钢筋图案
定义钢筋图案。选项有：
考虑纵向上的零件切割
定义在定位钢筋时是否应考虑混凝土零件中的零件切割。
|
选项 |
示例 |
|---|---|
|
|
|
|
|
|
考虑垂直方向上的零件切割
定义钢筋形状是否应考虑垂直方向上的零件切割。您可以为顶侧和底侧定义放置。示例：
|
选项 |
示例 |
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
“主顶面钢筋”选项卡
使用主顶面钢筋选项卡可定义上部钢筋的属性。
属性
|
选项 |
描述 |
|---|---|
|
等级 |
定义主顶面钢筋的等级。此值已链接到尺寸框中的值。 |
|
尺寸 |
定义主顶面钢筋的直径。单击 ... 按钮打开 选择钢筋 对话框。在此对话框中，您可以选择等级和相关直径。 注： 选择尺寸将覆盖等级字段中的值。
|
|
左弯曲长度 |
定义左端延伸长度。 要定义长度，请在左边界条件中选择除默认之外的其他值。 |
|
右弯曲长度 |
定义右端延伸长度。 要定义长度，请在右边界条件中选择除默认之外的其他值。 |
左/右边界条件
定义钢筋的左右侧边界条件。
|
选项 |
示例 |
|---|---|
|
默认值 |
|
|
90度 |
|
|
135度 |
|
|
180度 |
|
|
-180度 |
|
|
-135度 |
|
|
-90度 |
|
|
-45度 |
|
|
45度 |
|
不创建的钢筋
定义不应创建的钢筋。
|
选项 |
示例 |
|---|---|
|
|
|
|
|
|
|
|
创建方法
定义钢筋的创建方式。
|
选项 |
描述 |
|---|---|
|
没有钢筋 |
不创建顶面钢筋。 |
|
钢条数量 |
创建固定数量的钢筋。自动计算钢筋之间的间距。 |
|
按间距 |
相关框将变为活动状态。输入的值是钢筋的固定间距。自动计算钢筋数量。 |
定位和距离
定义钢筋的尺寸和定位。
下面是左侧定位钢筋的一些示例：
|
选项 |
描述 |
示例 |
|---|---|---|
|
|
零件边缘是定位钢筋的规范。 |
|
|
|
混凝土零件的参考点是定位钢筋的规范。 |
|
|
|
选取的位置是规范的。 |
|
|
|
顶部零件切割的边缘是定位钢筋的规范。 |
|
|
|
底部零件切割的边缘是定位钢筋的规范。 |
|
|
|
混凝土零件的中心线是定位钢筋的规范。 |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
尺寸
定义钢筋尺寸。
形状和图案
定义钢筋形状、钢筋图案和钢筋分布。
钢筋形状
定义混凝土零件两端钢筋的通用形状。对于某些形状，可以输入距离。
钢筋图案
定义钢筋图案。选项有：
考虑纵向上的零件切割
定义在定位钢筋时是否应考虑混凝土零件中的零件切割。
|
选项 |
示例 |
|---|---|
|
|
|
|
|
|
考虑垂直方向上的零件切割
定义钢筋形状是否应考虑垂直方向上的零件切割。您可以为顶侧和底侧定义放置。示例：
|
选项 |
示例 |
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
左侧选项卡
使用左侧选项卡可创建和定义左侧水平钢筋的属性。
可以创建的钢筋沿纵向放置（就像主钢筋一样），但是现在，弯曲是水平创建的。此选项卡上的选项（定义钢筋形状、尺寸、钢筋数量和钢筋分布）与主要底面钢筋选项卡上的选项类似。

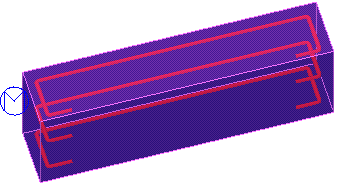

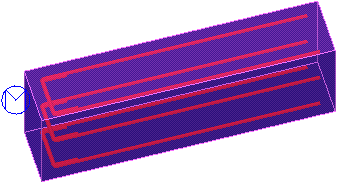

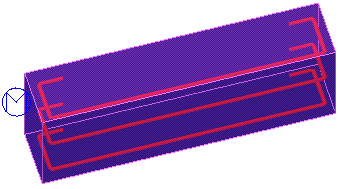

可以使用此选项卡创建的钢筋示例：
右侧选项卡
使用右侧选项卡可创建和定义右侧水平钢筋的属性。
此选项卡与左侧选项卡类似，但参考是零件的右侧。

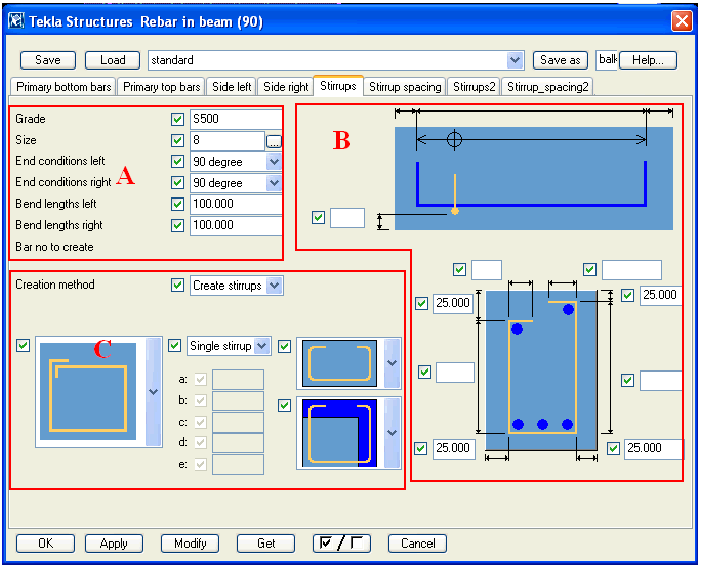

箍筋选项卡
使用箍筋选项卡可定义混凝土零件第一截面中的箍筋的尺寸。
截面 A - 箍筋尺寸
|
选项 |
描述 |
|---|---|
|
等级 |
定义等级。此值已链接到 尺寸框的值。 |
|
尺寸 |
定义直径。单击 ... 按钮打开 选择钢筋 对话框。在此对话框中，您可以选择等级和相关直径。 注： 选择尺寸将覆盖等级字段中的值。
|
|
左弯曲长度 |
定义左端延伸长度。 要定义长度，请在左边界条件中选择除默认之外的其他值。 |
|
右弯曲长度 |
定义右端延伸长度。 要定义长度，请在左边界条件中选择除默认之外的其他值。 |
左/右边界条件
定义钢筋的左右侧边界条件。
截面 B - 箍筋尺寸
定义从混凝土零件底侧到箍筋底侧的固定距离。
注： 此偏移是规范的。
定义箍筋的偏移、宽度和高度。
截面 C - 箍筋形状
定义箍筋的一般形状。
创建箍筋
定义箍筋的创建方式。
|
选项 |
描述 |
|---|---|
|
否 |
不创建箍筋。 |
|
作为一组 |
箍筋创建为一组。 |
|
作为独立组 |
箍筋创建为独立组。 |
箍筋的形状
|
选项 |
描述 |
示例 |
|---|---|---|
|
|
不创建箍筋 |
|
|
|
U 形箍筋 |
|
|
|
内 C 形 |
|
|
|
闭合框 |
|
|
|
闭合框交叠 |
|
|
|
分体式箍筋 |
|
|
|
分体式箍筋交叠 |
|
|
|
双 U 形 |
|
|
|
左侧单 U 形 |
|
|
|
右侧单 U 形 |
|
箍筋旋转
您可以定义箍筋的旋转。有四个选项，每个选项逆时针旋转箍筋 90 度。
箍筋间隔选项卡

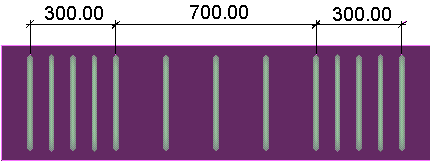

使用箍筋间隔选项卡可定义箍筋沿混凝土零件的分布。
您可以定义六个分配区域。对于每个区域，可以设置多个箍筋。可以通过以下两种方式定义箍筋之间的距离：
-
每个箍筋之间的固定间距。
-
外箍筋之间的距离。
然后，由该距离除以箍筋数量来计算出间距。
示例：
|
选项 |
示例 |
|---|---|
|
|
|
|
|
|

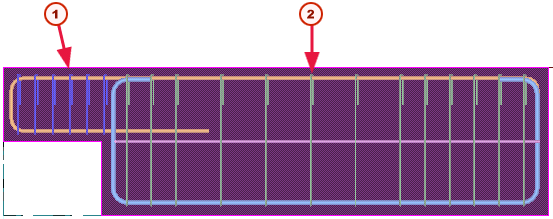

箍筋 2 选项卡
使用箍筋 2 选项卡可定义第二组箍筋。此选项卡上的选项与箍筋选项卡上的选项类似。
如果混凝土零件的形状不统一，则可以使用此选项卡。例如，如果应用了零件切割，则可能需要在该区域使用不同的箍筋。
|
|
箍筋 2 |
|
|
箍筋 |
箍筋 2 间距选项卡
使用箍筋 2 间距选项卡可定义第二组箍筋的间距。此选项卡上的选项与箍筋间距选项卡上的选项类似。

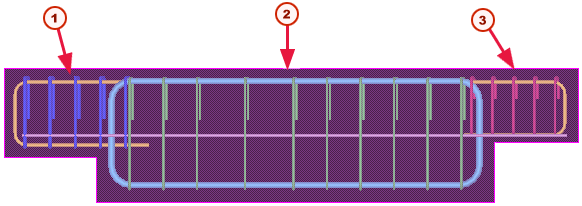

箍筋 3 选项卡
使用箍筋 3 选项卡可定义第三组箍筋。此选项卡上的选项与箍筋选项卡上的选项类似。
如果混凝土零件包含多个零件切割，则可能需要使用此选项卡。对于每个区域，可以配置箍筋的属性。
示例：
|
|
箍筋 2 |
|
|
箍筋 |
|
|
箍筋 3 |
箍筋 3 间距选项卡
使用箍筋 3 间距选项卡可定义第三组箍筋的间距。此选项卡上的选项与箍筋间距选项卡上的选项类似。
“高级”选项卡
使用高级选项卡可定义钢筋和箍筋的命名和编号属性。
您可以添加以下信息：
-
评注
-
名称
钢筋截面
默认名称
主底面钢筋
BOTTOM_BAR
主顶面钢筋
TOP_BAR
左侧
钢筋
右侧
钢筋
箍筋
箍筋
箍筋 2
箍筋
箍筋 3
箍筋
-
等级
如果您将等级留空，则将使用以下默认等级：
钢筋截面
默认等级
主底面钢筋
201
主顶面钢筋
202
左侧
203
右侧
204
箍筋
301
箍筋 2
302
箍筋 3
303
-
前缀
如果您将前缀留空，则所有钢筋截面的前缀都将为空。
-
起始编号
如果您将起始编号留空，Tekla Structures 将使用“1”作为所有钢筋截面的默认起始编号。
“配置”选项卡
使用配置选项卡可定义弯曲半径和旋转。
弯曲半径
您可以单独设置主钢筋和箍筋的弯曲半径。您还可以单独设置主弯曲和弯勾弯曲的半径。
|
选项 |
描述 |
|---|---|
|
rebar_database.inp |
弯曲半径由配置文件 rebar_database.inp 确定。该文件位于 profil 文件夹中。 |
|
与直径相关 |
通过将钢筋直径乘以输入的系数来计算出半径。 |
|
弯曲半径 |
使用此选项可为弯曲半径使用固定值。 |
旋转
定义混凝土零件中完整钢筋结构的方向。有四个选项，每个选项代表一个 90 度旋转。
