边界钢筋 (92)
边界钢筋 (92) 在混凝土零件的边缘创建固定钢筋（U 型钢筋）。
已创建的组件
-
固定钢筋（U 型钢筋）
适用于
| 情形 | 描述 |
|---|---|
|
|
销杆是在混凝土零件的边缘创建的。 |
选择顺序
-
选择要在其中创建边界钢筋的零件。
当您选择零件时，会自动创建钢筋。
固定选项卡
使用固定选项卡可定义固定钢筋的属性。
属性
| 选项 | 描述 |
|---|---|
|
等级 |
定义固定钢筋的等级。 |
|
尺寸 |
定义尺寸。 单击 ... 按钮打开 选择钢筋 对话框。尺寸也会影响 等级 值。 |
|
弯曲半径 |
定义固定钢筋的弯曲半径。 |
|
左边界条件 右边界条件 |
选择固定钢筋左右侧的末端吊钩类型。
|
|
左弯曲长度 |
定义左端延伸长度。 要定义长度，请在左边界条件中选择除默认之外的其他值。 |
|
右弯曲长度 |
定义右端延伸长度。 要定义长度，请在右边界条件中选择除默认之外的其他值。 |
固定钢筋的形状
|
1 |

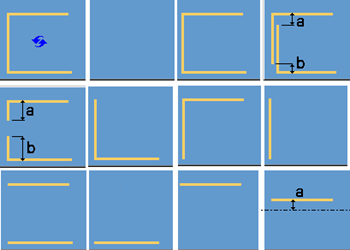

选择固定钢筋的形状。
|
|
2 |
定义垂直尺寸。 |
尺寸

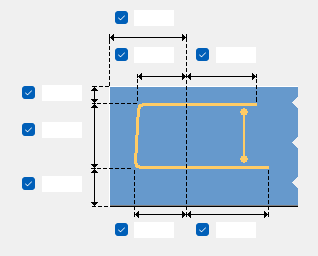

定义固定钢筋尺寸。
固定间距选项卡
使用固定间距选项卡可定义固定钢筋的创建和沿混凝土零件的分布。
固定区域

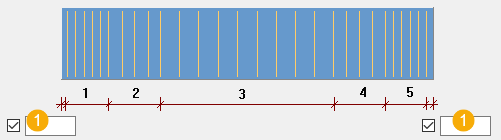

您可以定义六个固定钢筋分布区域。对于每个区域，可以定义固定钢筋的数量。
| 描述 | |
|---|---|
|
1 |
设置固定钢筋与两侧的偏移。 |
定义创建哪些固定钢筋。不创建显示为点的钢筋。
固定钢筋区域设置
| 选项 | 描述 |
|---|---|
|
箍筋数量 |
定义为该区域创建多少个箍筋。 |
|
箍筋间隔 |
定义区域的间距值。 |
|
长度 |
定义区域的长度。如果 箍筋数量 为空，则使用长度。 |
间距
| 描述 | |
|---|---|
|
1 |
销子之间的销子间距值。当边缘长度介于定义值之间（图像中的 2 和 3 ）时，此值用于创建空间。否则，将使用为 区域 定义的 箍筋间距值来创建空间。 |
高级选项卡
使用高级选项卡定义销杆的属性。
销子
| 选项 | 描述 |
|---|---|
|
评注 |
在评注 UDA 中添加内容。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
等级 |
钢筋的等级编号。 |
|
系列 |
钢筋位置编号的前缀。 |
|
起始编号 |
钢筋位置编号的起始编号。 |
“配置”选项卡
使用配置选项卡可定义更多用于控制边界钢筋创建的设置。
配置设置
| 选项 | 描述 |
|---|---|
|
额外旋转 |
选择销杆是否围绕 X 或 Y 轴旋转，或者根本不旋转。 |
|
次弯曲半径 |
定义销杆的弯曲半径。在 主半径 和 钩半径中输入半径值。
|
|
探测外界形状 |
定义如何在混凝土零件内部探测零件切割。通常，当混凝土零件具有凹槽切割时，需要使用此设置。
|
|
探测内部体积 |
如果对混凝土部件应用了凹槽切割，则可以使用 厚度差异 来控制凹槽切割。 |
|
画轴线 |
选择是否直观显示组件的内部坐标系。
|
