定义自定义组件

您可以定义具有所有必需细部的自定义组件。

首先定义一个简单的自定义组件，稍后您可以对其进行修改。定义一个简单的自定义组件通常只需几分钟。如果您计划在未来的工程中使用它们，则可以投入更多时间来定义自定义组件。

通过进一步编辑自定义组件，您可以定义自行调整的参数化自定义组件，这些组件可根据模型中的更改自动调整。这比较耗时，但是以后当您拥有一组可以在多个模型或工程中使用的参数化自定义组件时，这可能会有所助益。

要创建自己的组件，请执行以下操作：

首先在模型中应用类似的系统组件，然后将其分解。
对象分离后，在自定义组件快捷方式中使用这些对象定义所需的自定义组件。
在合适的情况下，在模型中使用新创建的自定义组件。

有关详细说明，请参见下文。

分解现有组件

当您开始定义自定义组件时，我们建议您首先在模型中应用类似的系统组件，然后将其分解。分解意味着您可以对现有组件的对象取消分组。在对象分离后，您可以修改、删除或添加对象，使其满足您的需求，然后使用它们创建新的自定义组件。当您想要更快地创建自定义组件时，分解某个组件并以分离的对象作为新自定义组件的基础，这种方法会非常有用。

或者，您可以单独创建自定义组件中需要的组件对象，例如零件、切割、接合和螺栓。

在 Tekla Structures 模型中，选择要分解的组件。
右键单击并选择分解组件。

Tekla Structures 会分解组件对象。在定义新的自定义组件时，您可以修改对象并使用它们。

在自定义组件快捷方式中定义自定义组件

以下示例显示如何定义简单的自定义节点。

在侧窗体中单击应用程序和组件按钮，打开应用程序和组件目录。
单击访问高级功能按钮并选择定义自定义组件...。

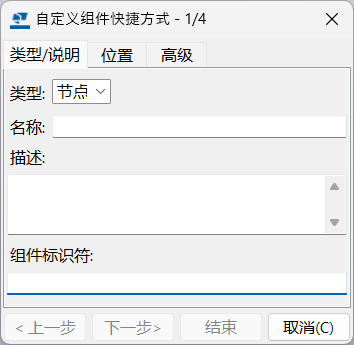

自定义组件快捷方式对话框打开。
在类型列表中，选择组件类型：节点、细部、接缝或零件。
在名称框中，输入组件的唯一名称。
在类型/说明选项卡、位置选项卡和高级选项卡上修改其他属性，然后单击下一步>。

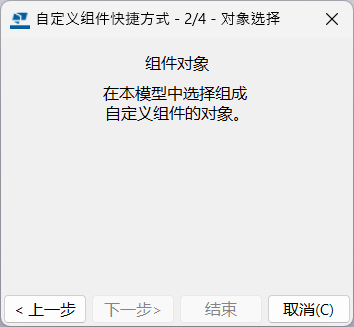

在模型中，选择要包含在自定义组件中的对象。
您可以使用区域选择来同时选择多个对象。在为自定义组件选择对象时，会忽略主零件、次零件和轴线。
注：
如果您无法在模型中选择所需的对象，请检查选择转换和选择过滤设置。

如果希望在自定义组件中包括钢筋设置修改量，请执行以下操作：
- 确保当您选择修改量时直接修改已关闭。
- 按住 Shift 并逐个选择修改量。区域选择不会选择修改量。
单击下一步>。

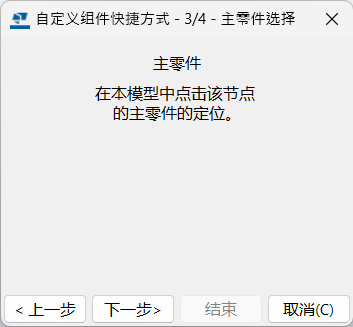

选择组件的主零件。
单击下一步>。

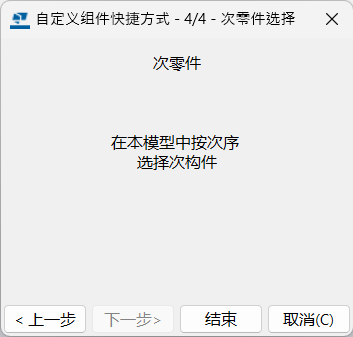

选择组件的次零件。

要选择多个次零件，请按住 Shift 键选择它们。自定义组件中的次零件的最大数量为 30。

注：
请注意选择次零件的顺序。当您在模型中使用自定义组件时，Tekla Structures 将使用相同的选取顺序。
定义此自定义组件所需的其他任何属性，例如细部或接缝位置。

属性取决于您在步骤 3 中选择的组件类型。
如果您想要在此阶段调整任意设置，请单击< 上一步以返回到自定义组件快捷方式的上一页。
当您对设置感到满意时，请单击抛光创建自定义组件。

自定义组件会添加到模型中以及应用程序和组件目录中。
如果需要，请为自定义组件添加缩略图图片。

缩略图图片显示在应用程序和组件目录中。在缩略图图片中，您可以显示组件适用于的典型情况。
1. 对自定义组件获取截屏。
2. 在应用程序和组件目录中为自定义组件添加缩略图图片。

  Tekla Structures在应用程序和组件目录中显示缩略图图片：
如果您在以后要修改自定义组件设置，请执行以下操作：
1. 在自定义组件编辑器工具栏上，单击自定义组件设置按钮。
2. 更改设置。
3. 单击确认。

定义的自定义组件不会自动调整尺寸以反映模型中的更改。如需让组件适应模型的变化，请在自定义组件编辑器中编辑组件，您可在其中构建组件对象与模型对象之间的依赖关系。

将自定义组件添加到模型

在侧窗体中单击应用程序和组件按钮，打开应用程序和组件目录。

要搜索组件，请浏览目录或在搜索框中输入搜索词。

自定义组件在目录中具有以下符号：


类型	符号

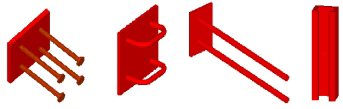

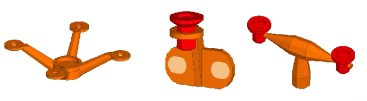

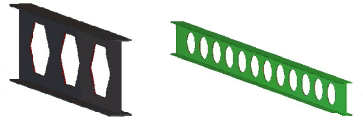

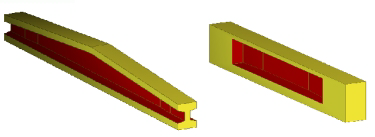

自定义零件

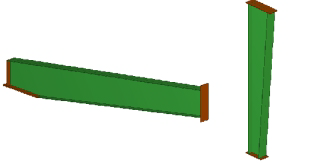

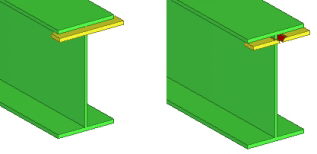

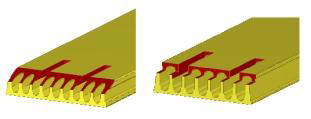

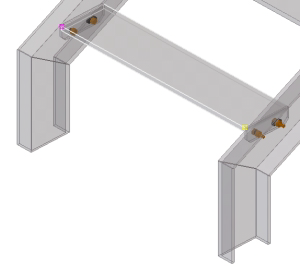

自定义节点或接合

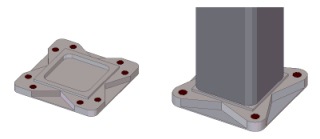

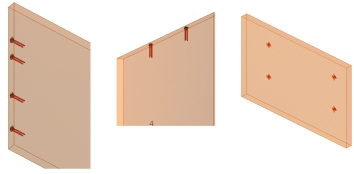

自定义细部

选择要添加的自定义组件。
按照状态栏上的说明在模型中添加自定义组件。
要修改属性，请在模型中双击自定义组件。

自定义组件快捷方式中的属性

在自定义组件快捷方式中定义新的自定义组件时，可以使用这些属性。修改现有自定义组件时，可以更改其中的某些属性。

“类型/说明”选项卡


选项	描述
类型	选择自定义组件的类型。类型影响在模型中插入自定义组件的方式。类型还定义了自定义组件是否连接到现有零件。
名称	为自定义组件输入一个唯一名称。
描述	输入自定义组件的简短描述。Tekla Structures 在应用程序和组件目录中显示描述。
组件标识符	输入组件的附加名称或参考，例如设计规范参考。该内容可以在整体布置图和构件图以及列表中显示。要在图纸中显示此项，请在节点标记中包含规范。

位置选项卡


选项	描述	注释
向上方向	设置默认向上方向。	不适用于零件。
定位类型	组件相对于主零件的位置（或原点）。	不适用于细部和零件。

您可以为自定义节点和接合定义定位类型。定位类型用于确定自定义组件创建的对象相对于主零件的位置。定位类型影响可将自定义组件与哪种类型的主零件一起使用，并定义了绑定中使用的主零件组件平面。


定位类型	描述	示例
中间	主零件的中心线与次零件的中心线相交处。
箱形平面	主零件边界框与次零件的中心线相交处。
碰撞平面	主零件与次零件的中心线相交处。
末端平面	次零件的中心线与主零件末端相撞的位置。
节点板平面	主零件的中心线与第一个次零件的中心线相交处。x 方向与主零件的中心线垂直。

“高级”选项卡


选项	描述	注释
细部类型	确定组件位于主零件哪一侧。选项包括：中间细部 Tekla Structures 在主零件的同一侧创建所有组件端头细部 Tekla Structures 在主零件最接近细部的一侧创建所有组件仅影响不对称组件。	仅适用于细部和接合
相对于主零件定义点的位置	确定选取用于创建细部的位置（相对于主零件）。	仅适用于细部
相对于次零件定义点的位置	确定创建组件的位置（相对于次零件）。	仅适用于接合
允许相同零件间有多个节点	选择此选项可在同一主零件的不同位置创建多个组件。	仅适用于节点和接合
精确定位	选择此选项可基于在模型中选取的位置定位接合。清除此复选框可让 Tekla Structures 使用自动接缝识别来定位接合。此选项特别适用于扭曲接合。	仅适用于接合
定位时使用范围框的中心	选中此选项可基于自定义零件的边界框（围绕实际零件截面的框）的中心来定位自定义零件。	仅适用于零件
