XS_SECTION_SYMBOL_REFERENCE
高级选项对话框中的类别:图纸属性
您可以将剖面图从一个图纸移动到另一个图纸。此高级选项用于定义移动到另一个图纸的剖面图中切割符号的参考文本，并将显示在移出剖面图的来源图纸中。可以输入自由文本、用户定义的属性（%UDA_NAME%、%USERDEFINED.UDA_NAME%）或模板属性 (%ATTRIBUTE_NAME%)。

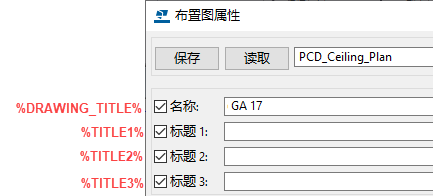

如果您输入用户定义的属性或模板属性，请在高级选项对话框中使用单个 % 字符将这些属性括起来。%DRAWING_TITLE% 是默认值，%TITLE% 提供了相同的结果。如果您使用其中一个属性，切割符号将获得您在图纸属性对话框中名称字段中输入的图纸名称。如果您输入 %TITLE1%、%TITLE2% 或 %TITLE3%，切割符号会从图纸属性中的标题 1 - 标题 3 字段获取文本。您还可以使用格式 %DR_TITLE1%、%DR_TITLE2% 和 %DR_TITLE3% 来执行相同的操作。
如果您在移出剖面图的来源图纸中更改切割符号属性，移入剖面图的目标图纸的变动列中将显示需要关系更新的消息。要更新该图纸，请选择该图纸并单击位于底部的更新。
有关将视图移动到另一个图纸的更多信息，请参见复制、链接或移动图纸视图。
此高级选项特定于模型，且该设置保存在选项数据库中。
示例
要使用文本和属性的组合，请输入所需的文本和属性作为 XS_SECTION_SYMBOL_REFERENCE 的值：
Section view moved to: %DRAWING_TITLE%
在此示例中，剖面图从构件图移动到名为 GA 17 的整体布置图。

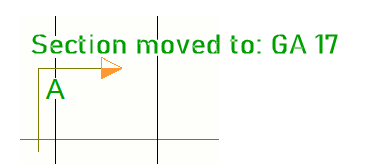

以下文本将显示在构件图的切割符号中：
