XS_HATCH_PATTERN_LINE_LIMIT
高级选项对话框中的类别:阴影
将此高级选项设置为数值，以控制由填充图案创建的线段的最大数量。默认值为 0，表示线段数量没有限制。
此高级选项旨在用作打开图纸时的安全解决方法，因为有时填充图案定义包含非常复杂的几何图形，而创建这种复杂的几何图形可能需要很长时间，从而使图纸打开速度非常慢。使用此高级选项可以更快地打开图纸。还要调整图案填充属性（比例、类型等），以免产生太多细节。
以下示例使用不同值显示零件中的阴影。使用的填充类型为 HCHEQ5BS，X 和 Y 方向的填充比例均为 0.2：

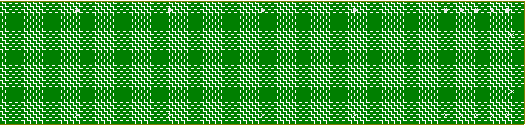

使用值 0：

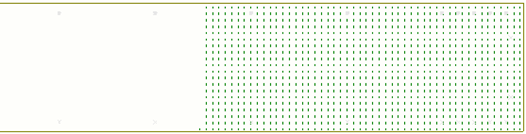

使用值 1000：
注： 此高级选项对硬件阴影没有影响，也不会影响打印。
此高级选项特定于模型，且该设置保存在选项数据库中。
