XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS
高级选项对话框中的类别:CNC
使用此高级选项可控制 NC 文件中槽口角部的圆弧。默认值为 FALSE。
此高级选项特定于模型，且该设置保存在选项数据库中。
示例
以下示例说明槽口、槽口角部、槽口角部的圆角和梁角的概念：

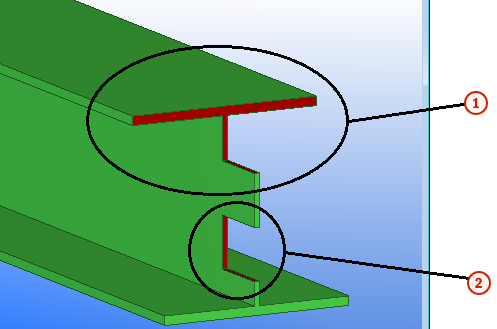

- 槽口位于梁角处
- 槽口位于梁角处

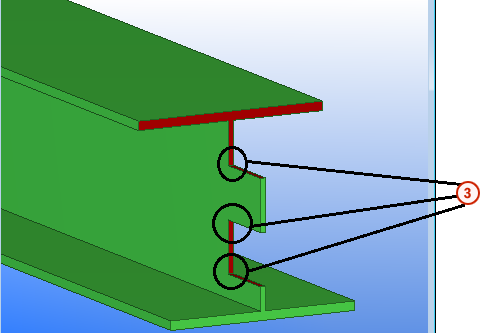

- 三个槽口，其他角为普通角部
- NC 文件设置对话框中的槽口角部内侧形状（或槽口角部圆角）选项
下表说明了 XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS 设置 (TRUE/FALSE) 和内角形状 设置如何影响 NC 文件。
XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS 设置为 FALSE
|
XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS 设置为 TRUE
|
|
| 内角形状 = 0 |
|
|
| 内角形状 = 1 |
|
|
