XS_DRAWING_PART_REFERENCE_LINE_TYPE
高级选项对话框中的类别:图纸属性
使用此高级选项设置图纸中的参考线位置。
您可以使用其中一个可用开关决定忽略零件插入模型的方式。

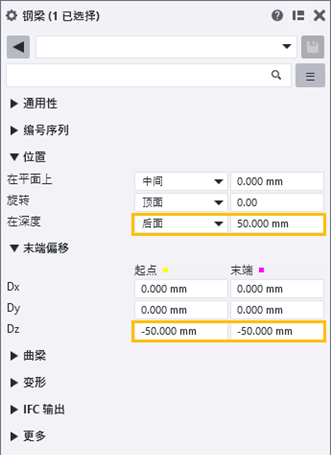

在以下示例中，已使用特定位置设置（在平面上、旋转、在深度）和末端偏移设置（Dx、Dy、Dz）创建零件。
您可以使用下列开关。如果您省略该值，Tekla Structures 将使用 POINT_LINE。
-

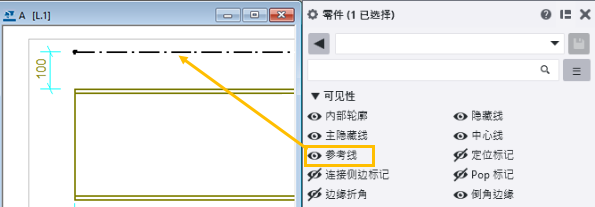

POINT_LINE考虑到位置设置在深度为 50 mm，末端偏移 Dz 为 -50 mm，因此该线位于与您在模型中看到的相同关系位置。
-
DEFINITION_LINE在零件的定义点之间创建一条线，考虑位置设置，但忽略末端偏移，因此使用在深度 50 mm 绘制参考线，但末端偏移 Dz -50 mm 被忽略。
-
CORNER_REFERENCE_LINE在忽略位置设置和末端偏移的情况下绘制参考线，因此，参考线位于零件上而不是零件外。它忽略零件插入模型的方式。
此高级选项特定于模型，且该设置保存在选项数据库中。
