XS_ANCHOR_BOLT_PLAN_ADDITIONAL_PARTS_FILTER
高级选项对话框中的类别:图纸属性
使用此高级选项将通常不属于柱构件的附加零件（如锚栓杆或水准板）添加到锚栓平面图中。首先定义整体布置图过滤器，然后将该过滤器的名称作为此高级选项的值。
此高级选项特定于模型，且该设置保存在选项数据库中。
在下面的示例中，我们将使锚栓杆和水准板在锚栓平面图中可见。
-
转到文件菜单，然后单击。
-
为高级选项
XS_ANCHOR_BOLT_PLAN_ADDITIONAL_PARTS_FILTER输入整体布置图过滤器的名称。在本例中，我们将使用名称SHOW_IN_ABPLAN（默认值）。 -
在图纸和报告选项卡上，单击图纸属性 > 整体布置图。
-
在整体布置图的属性对话框中，单击过滤。
-
单击 添加行。
-
选择零件作为种类，选择名称作为属性，选择等于作为条件，然后在值框中输入 *ANCHOR*LEVEL。
-
在另存为框中输入图纸过滤器名称
SHOW_IN_ABPLAN，并单击另存为。 -
单击取消退出对话框。

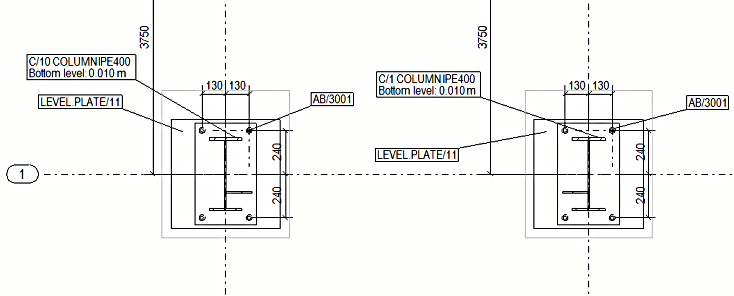

在创建锚栓平面图后，锚栓杆和水准板均会显示在图纸中。在下面的图纸中，锚栓杆的名称是“ANCHOR ROD”，而水准板的名称是“LEVELING PLATE”。
