XS_AISC_WELD_MARK
高级选项对话框中的类别:焊缝
将此高级选项设置为 TRUE 可创建符合 AISC 标准的焊接标记，将肢长用作倒角焊缝尺寸标注的默认值，并可使用线下焊缝属性来创建箭头侧焊缝。
将此高级选项设置为 FALSE 可创建符合 ISO 标准的焊接标记，将喉高厚度用作倒角焊缝尺寸标注的默认值，并可使用线上焊缝属性来创建箭头侧焊缝。FALSE 为默认值。
此高级选项也会影响断续焊缝的间距：
-
TRUE使用在焊缝属性中输入的斜度值作为焊缝的中心间距。 -
FALSE使用在焊缝属性中输入的斜度值作为焊缝间的间距。

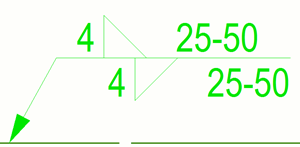

交错断续焊缝的 AISC 焊缝标记（短划线后为斜度）：
AISC 焊接标记也符合美国焊接学会 (AWS) 标准。

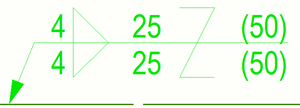

交错断续焊缝的 ISO 焊缝标记（括号中为焊缝元素之间的距离）
此高级选项特定于模型，且该设置保存在选项数据库中。
注：
XS_AISC_WELD_MARK 高级选项是随模型文件夹文件一起提供的。如果您需要向其他方提供模型，请发送包含所有文件的完整模型（不仅仅是模型数据库文件 *.db1）以确保焊缝的横截面尺寸保持相同。如果此高级选项的值已更改，实际焊缝的横截面尺寸也会相应更改。
