以 HTML 格式创建模板

使用 HTML 格式的模板时，您在布置、字体和图像方面有更多选择。生成 HTML 格式输出的模板是图形模板，具有文件扩展名 .html.rpt。

注：

如果您将图像添加到 HTML 模板中，则图像必须位于 ..\Program Files\Tekla Structures\<version>\bin\applications\Tekla\Tools\TplEd\bitmaps 文件夹中。其他文件夹中的图像不会显示在 HTML 输出中。

在文件菜单上，单击编辑器 > 模板编辑器。
在模板编辑器中，单击文件 > 新建。
选择图形模板，然后单击确认。
在模板中添加新行。
1. 要添加新行，请单击插入 > 组件 > 行。
2. 选择行的内容类型，然后单击确认。
添加值字段以从您的 Tekla Structures 数据库中获取所需数据。
1. 单击插入 > 数值域。
2. 单击一个点以定义行内字段的位置。

  选择属性对话框随即打开，提示您为数值域选择一个属性。
3. 选择一个属性，然后单击确认。
添加每个值字段的标题。
1. 单击插入 > 组件 > 标题...
2. 单击插入 > 文本...
3. 输入模板的标题，然后单击确认。
4. 单击一个点以定义标题在标题行内的位置。
保存模板：
1. 单击文件 > 另存为
2. 将模板保存在模型文件夹中。如果还要在其他项目中使用该模板，请将模板保存在为高级选项 XS_FIRM 或 XS_PROJECT 定义的模板文件夹中。
3. 在文件名字段中，输入模板的名称。

  在文件名中包含扩展名 *.html.rpt。例如，Part_list.html.rpt。
4. 单击确认。

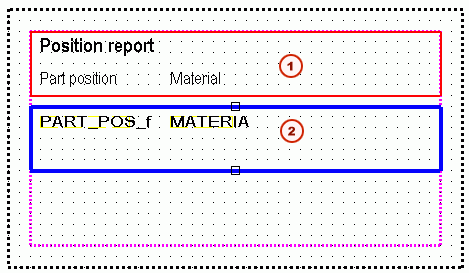

示例

提示：

要将报告输出到具有特定布置（例如合并单元格、边界线、字体类型和大小）的 Microsoft Excel，您可以在模板编辑器中使用 HTML。当您使用文件扩展名 .xls.rpt 保存模板时，如果显示报告设置为使用关联的查看器，则 Excel 报告将在 Excel 中自动打开。有关更多信息，请参见如何制作基于 HTML 的基本 Excel 报告。
要向报告文件夹创建一组附加图片，请将高级选项 XS_CREATE_ALSO_BIG_HTML_REPORT_PICTURES 设置为 TRUE。这些图片比 HTML 报告中的图片大三倍。
