创建图形模板

您可以在图纸布置中将图形模板 (.tpl) 插入为表格、文本块或图纸页眉等。您还可以将图形模板添加为标记中的元素和相关注释。

我们将创建一个图纸标题块作为图形模板的示例。该标题块包含标题、作者姓名、比例和图纸创建日期等图纸详细信息。

在 Tekla Structures 文件菜单中，单击编辑器 > 模板编辑器。
您还可以从 Windows“开始”菜单打开模板编辑器。
在模板编辑器中，单击文件 > 新建。
选择图形模板。
要基于预定义模板创建新模板，在模板类型对话框的预定义模板部分中选择文件。
单击确认。

模板工作区中将打开一个空模板，您可以开始添加内容。如果您选择了预定义模板，则工作区包含预定义内容。
设置或修改模板页面设置和页边设置：
1. 双击模板，打开模板页属性对话框。
2. 在输出、工作区和页边区域，修改如下：
  - 宽度和高度：以图形单元为单位进行设置。默认情况下，超过页面高度，则使用分页符。如果未选择此选项，则输出中不会出现分页符。
    如果您希望在模板中使用多列，请相应地定义宽度。有关如何创建两列模板的详细信息，请参见如何创建双列模板。
  - 视图高度：设置页面高度用于模板设计，但不影响模板输出。
  - 页边：以图形单元为单位设置模板左侧、右侧和底部的边距。
  - 使用字体 CAP 高度:设置如何在图形模板中计算和输出字体大小。这意味着文本大小将完全按照定义输出。有关详细信息，请参阅控制图形模板中的字体高度。
3. 单击确认以保存更改。
在模板中添加一行以用于图纸标题块。
1. 单击插入 > 组件 > 行。
2. 选择该行的内容类型，然后单击确认。

  您选择的内容类型会影响可以在数值域中添加的模板属性。在此示例中，选择了 DRAWING。
为该行添加所需的文本标签。
1. 选择该行，然后单击插入 > 文本。
2. 输入所需文本，然后单击确认。
3. 为该行中的文本选择一个位置。

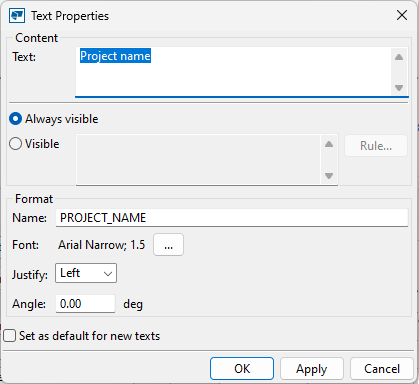

4. 要修改文本属性，双击该文本，调整属性，然后单击确认。
  例如，输入文本对象的名称并更改字体大小。该名称将显示在内容浏览器中。

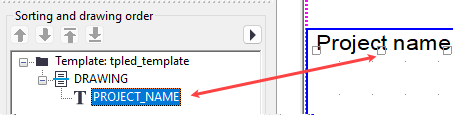

  向模板添加内容时，请注意左侧的内容浏览器。它会向您显示添加的内容对象，并允许您快速选择和使用内容对象。当您从内容浏览器中选择对象时，也会在模板中选择该对象。

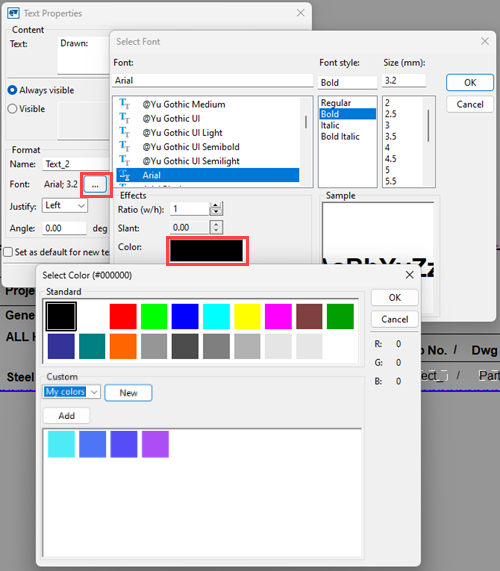

  您可以更改文本对象的颜色。为此，双击模板中的文本对象，然后在对象属性中单击字体设置旁边的按钮。然后，单击颜色盒并选择自定义颜色。

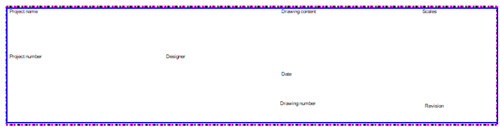

5. 以相同的方式将其余的文本标签添加到该行。
为该行添加必要的数值域。
1. 选择该行，单击插入 > 数值域，然后为该行中的数值域选择一个位置。

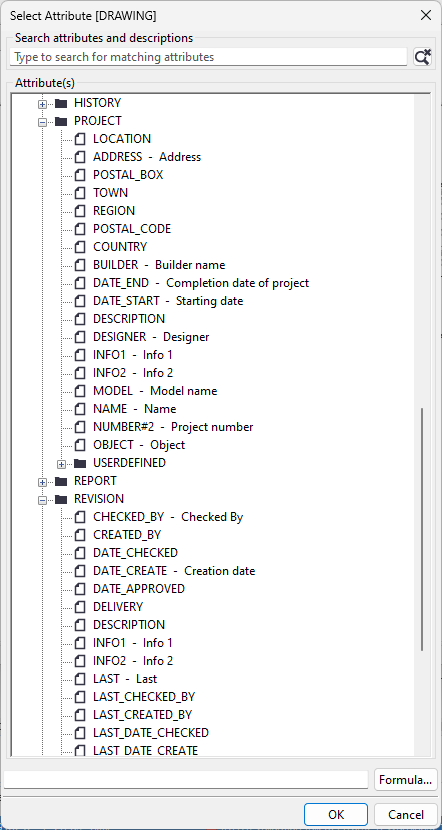

2. 从可用属性列表中选择要添加到数值域中的属性，然后单击确认。
  在此示例中，我们选择“PROJECT”下的“NAME”。
3. 以同样的方式添加其他数值域。
4. 要修改数值域属性，双击数值域。
  例如，更改数值域名称、字体大小和允许的文本长度。数值域名称将显示在内容浏览器和模板中。
5. 单击确认。

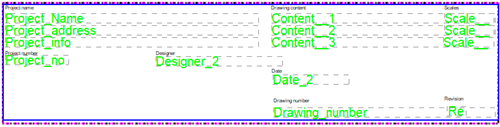

现在，我们已将所需的数值域添加到行中，并修改了数值域属性：

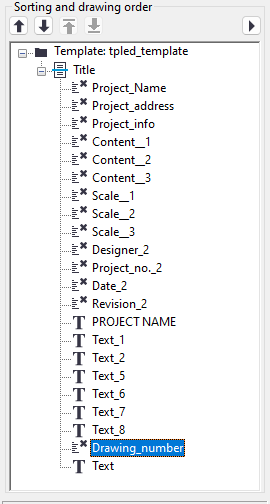

内容浏览器会显示添加的内容：
完成模板。
当模板中有所需的内容时，您可以通过重新定位标签和数值域、裁剪行或添加线来分隔列和行，使模板看起来更美观。裁剪会删除行周围任何不必要的空间。
- 要裁剪行，请选择该行，单击鼠标右键，选择裁剪，然后选择所需的裁剪选项。
- 如有必要，请拖动文本标签和数值域对其重新定位。
- 使用图形工具在模板中的列和行之间绘制线条。您可以双击创建的对象以更改颜色和其他属性。

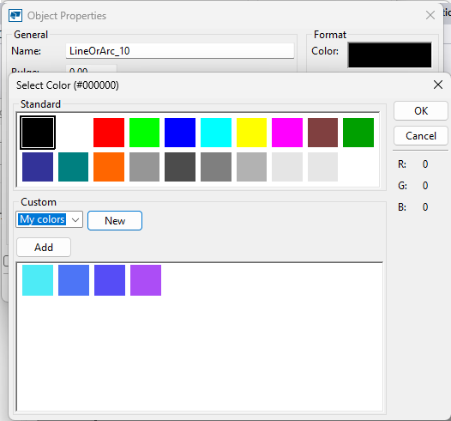

  您可以更改形状对象的颜色。为此，双击形状对象（例如线），然后在对象属性中单击颜色盒并选择标准颜色或自定义颜色。
  最终呈现的模板内容如下：
保存模板。
1. 单击文件 > 另存为。
2. 将模板保存在模型文件夹中。如果还要在其他项目中使用该模板，请将模板保存在为高级选项 XS_FIRM 或 XS_PROJECT 定义的模板文件夹中。
3. 在文件名字段中，输入模板的名称。
4. 单击确认。

以下是在图纸中创建的标题块的示例：

创建新图形模板的其他方法

使用现有模板：创建新模板的另一种方法是在模板编辑器中打开现有模板，根据需要修改模板，然后使用其他名称保存模板。
导入 DWG 文件：您还可以将 DWG 文件导入图形模板，并将其用作标题块之类的部分。欲了解更多信息，请点击以下链接：

“将 DWG 输入到模板编辑器中以创建自定义标题块”

图纸 (DWG/DXF) 中的模板 - 最佳实践。

DWG 徽标在模板编辑器中看起来有问题
