从 DWG 文件创建标题块

您可以在 Tekla Structures 图纸模板中导入 DWG 标题块。这样，您就不需要重新绘制模板编辑器内的所有内容。

导入 DWG 标题块之前

在 CAD 软件中，确保线条位于模型空间中而不是页面空间中。Tekla Structures 不从页面空间中读取信息。
您可能需要将标题栏 CAD 文件保存为较旧的 DWG 格式，最好是 AutoCAD2000，它可以删除代理图形并与大多数 Tekla Structures 版本兼容。
将标题块移到 0,0,0 坐标。
清理 CAD 软件中的 DWG 文件，使文件中只有标题块，没有其他内容。还要删除标题块中所有不需要的文本。
您可能需要从 CAD 软件中的 DWG 文件中清除多余的数据（尝试 WBLOCK、PURGE 或 FLATTEN，但不隐藏对象）。

导入和修改 DWG 标题块

要打开模板编辑器，请在 Tekla Structures中转到文件菜单并选择编辑器 > 模板编辑器。
在模板编辑器中，单击文件 > 新建。
选择图形模板。
单击确认。

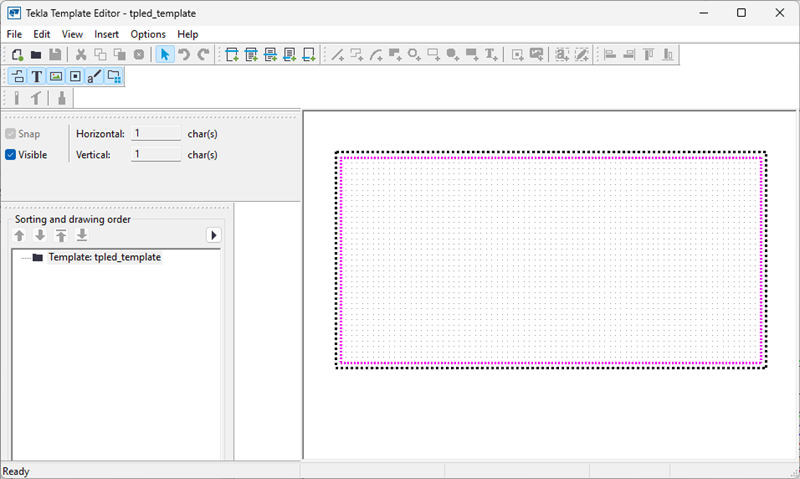

模板工作区中将打开一个空模板。
您可能希望删除所有预定义的边距设置并稍后调整页面大小：
1. 双击模板以打开模板页面属性对话框。
2. 在边距区域中，清空所有边距框的值。
3. 单击确认以保存更改。
所有模板都必须在模板行内创建，因此接下来在模板中为图纸标题栏添加一行。
1. 单击插入 > 组件 > 行。

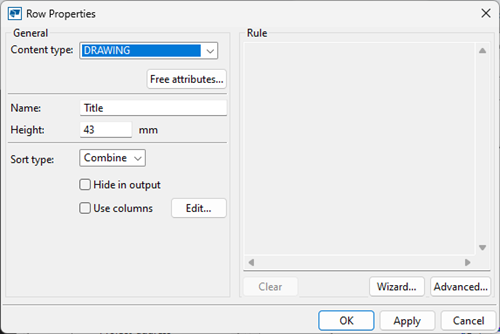

2. 选择“DRAWING”作为该行的内容类型，然后单击确定。

  您选择的内容类型会影响可以在数值域中添加的模板属性。
选择插入 > 文件并浏览 DWG 文件。
选择所需的标题栏 DWG 文件并单击确定。
单击行内以插入 DWG 文件。

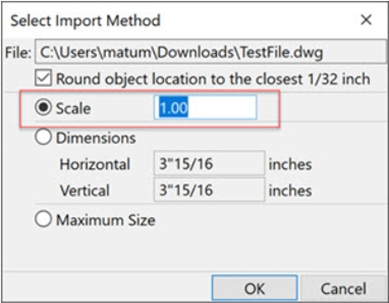

在显示的选择导入方法对话框中，将比例设置为 1，然后单击确定。
该值取决于 DWG 和模板编辑器的单位。插入 DWG 后，您可以验证尺寸是否正确。通常所需的转换值是 25.4（毫米与英寸之间的转换系数），参见文章 DWG/DXF 的图纸输出比例系数。
一旦导入 DWG 文件，所有元素都会默认分组。选择组或块，右键单击，然后选择取消组合。
现在您可以从插入的 DWG 标题块中编辑或删除内容。
要修改文本属性，请双击文本。
标题栏中已经包含 CAD 软件中添加的一些文本标签，例如，您可能想要修改文本字体、颜色和大小。
要从 Tekla Structures 模型或图纸中提取数据，您需要添加必要的值字段。
1. 选择插入 > 值字段并单击某一行以将值字段放置在模板中。

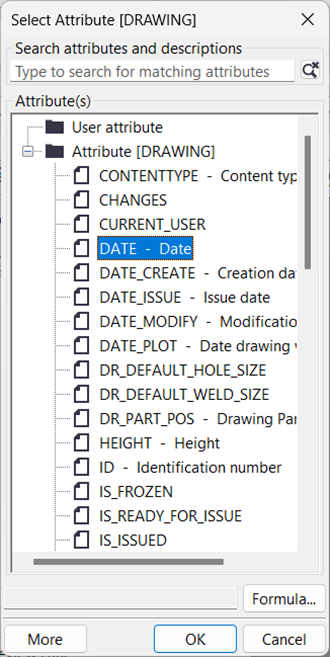

2. 选择所需的属性。
  选择要链接的数据。这些数据与模型或图纸中的属性相对应。您可以通过双击某个项目来修改值字段的属性。
3. 单击确认。

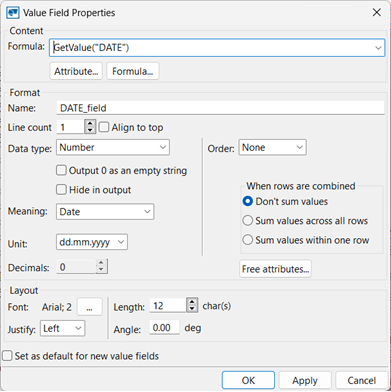

4. 要修改值字段属性，请双击该字段。
5. 根据需要添加其他字段。

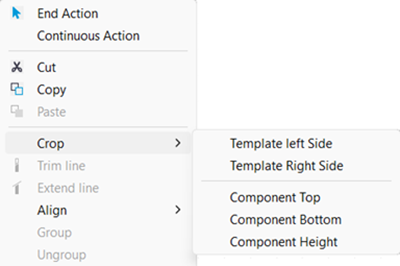

要调整模板大小，请选择行，右键单击并使用必要的裁剪选项删除多余的空间。
将标题栏模板保存在当前模型文件夹、项目或公司文件夹或系统文件夹中。

现在您可以在所需的图纸布局中添加新的标题栏模板。
