创建 .pdf 报告模板

您可以创建要用于 .pdf 报告的图形模板。

在文件菜单中，选择编辑器 > 模板编辑器。
选择文件 > 新建 > 图形模板。
单击编辑 > 属性。

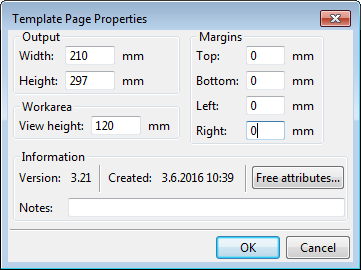

在模板页属性对话框中，将页面大小设置为与目标页面匹配（例如 A4）：

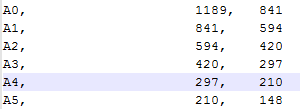

该大小必须与 PaperSizesForDrawings.dat 配置文件中定义的大小之一相匹配。
添加新的行和值字段，以便从 Tekla Structures 数据库获取所需的数据。有关添加新行和数值域的更多信息，请参见创建图形模板。
单击文件 > 另存为，并用文件扩展名 .pdf.rpt 保存报告。
将新模板复制到模板文件夹，例如模型或公司设置文件夹 (XS_FIRM)。

现在，您可以使用新的 .pdf 报告模板创建 .pdf 报告。有关更多信息，请参见创建报告。

示例 .pdf 报告

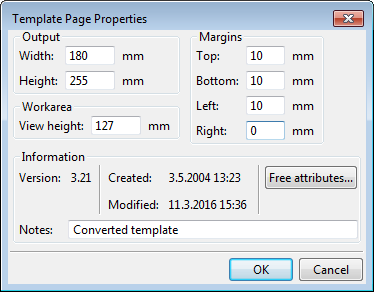

在此报告示例中，使用以下页面尺寸：

下面是使用此特定报告模板创建的报告的示例。

要在浏览器中打开该报告，请单击此处。
