控制图形模板中的字体高度标准

您可以使用 CAP 高度作为 Tekla Structures 图纸中的字体高度标准，并更好地控制打印和输出等图纸相关内容中的字体高度。您还可以在图形模板中应用 CAP 字体高度。

以前，Tekla Structures 图纸中的文本高度仅基于 em（磅值）字体高度标准。但是，某些工程要求使用另一种行业标准 CAP 字体高度来确定文本的高度。CAP 高度可以比 em 高度更准确地表示大写字母的高度。

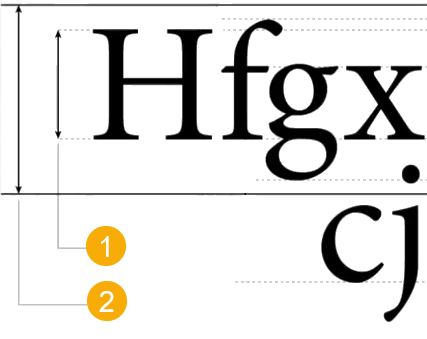

(1) CAP 高度

(2) 磅值 (em)

您可以使用高级选项 XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT 控制图纸中的字体高度。当此高级选项设置为 TRUE 时，使用 CAP 高度；而当此高级选项设置为 FALSE（默认值）时，则使用 em（磅值）高度。

字体标准更改不会自动应用于现有模板。XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT 高级选项不直接影响通过模板编辑器中的图纸模板创建的图纸中的文本。原因在于，字体高度更改可能会导致模板字段发生重叠。

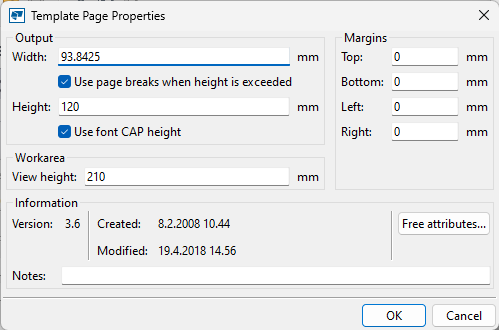

如果要在特定的图纸模板中使用 CAP 高度，则需要在特定模板的模板页面属性中选择使用字体 CAP 高度选项，然后根据需要调整模板内容以更正任何重叠字段。
创建新的图纸模板时，是否预先选择使用字体 CAP 高度选项取决于您启动模板编辑器的方式：
- 如果您从 Tekla Structures 的文件菜单中启动或在编辑图纸布置时启动模板编辑器，则模板编辑器将适用 XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT 设置。

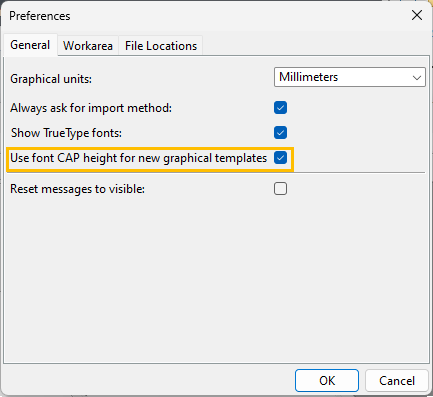

- 如果您从 Tekla Structures 外部的 Microsoft Windows 开始菜单中启动模板编辑器，则该选项由模板编辑器首选项控制，如果您选中了对新图形模板使用字体 CAP 高度复选框：
