在模板中添加图像

您可以在图形模板中添加图像。例如，您可能想要在图纸中包含公司的徽标。

Tekla Structures 在图形模板中支持以下图像格式：

在模板中添加图像时：

不要添加非常大的图像，因为它们更新非常慢。
图像在图像编辑器、打印结果或输出的 DWG 文件中看起来可能不同。
将图纸输出为 DWG 文件时，Tekla Structures 会复制 DWG 文件所在的文件夹中的图像。如果图像不在同一个文件夹中，则在 DWG 中仅显示空边框与图像名，而不显示图像。
如果环境具有本地符号，则本地符号文件夹将与 common\symbols 文件夹一起包括在搜索路径中。如果本地符号文件夹中包含的文件与 common\symbols 文件夹中包含的文件同名，则使用本地符号文件。
在打开包含插入到模板中的图像的图纸时，Tekla Structures 会先在模型文件夹中查找这些图像，然后在当前环境中的 \symbols 文件夹中查找这些图像。
您可以定义一个文件夹，Tekla Structures 会始终使用高级选项 DXK_SYMBOLPATH 在这里查找图像。您还可以为图片定义一个公司文件夹。

要打开模板编辑器，在 Tekla Structures 中转到文件菜单并单击编辑器 > 模板编辑器。
您还可以从 Windows“开始”菜单打开模板编辑器。
打开现有的图形模板，或在模板编辑器中创建一个新的图形模板。
在模板中添加新行：
1. 要添加新行，请单击插入 > 组件 > 行。
2. 选择行的内容类型，然后单击确认。
确保选中该行，然后单击插入 > 图形以打开选择图形文件对话框。

如果存在本地符号文件夹，则默认显示该文件夹的内容。您可以通过选择 common\symbols 文件夹来浏览该文件夹的内容。如果本地符号文件夹不存在，Tekla Structures 会显示 common\symbols 文件夹的内容。
如果您要添加的图像位于另一个文件夹中，则可以在选择图片文件对话框中显示此文件夹：
1. 在模板编辑器中，单击选项 > 首选项。
2. 转到文件位置选项卡。
3. 在符号，图形行中，添加一个用分号 (;) 分隔的新文件夹。
  例如:

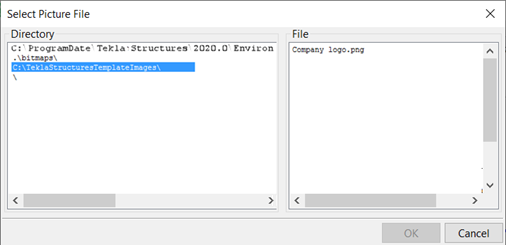

您定义的文件夹显示在目录列表中：
从文件列表中选择一张图像，单击确认，然后添加该图像。

您可以通过从图像控柄拖动来调整大小。

如果图像显示在模板中，但未显示在图纸中，则需要在模板编辑器中为高级选项 DXK_SYMBOLPATH 定义与图像使用的相同路径 Tekla Structures。欲了解更多信息，请参阅公司文件夹中的模板徽标（图像）。

示例

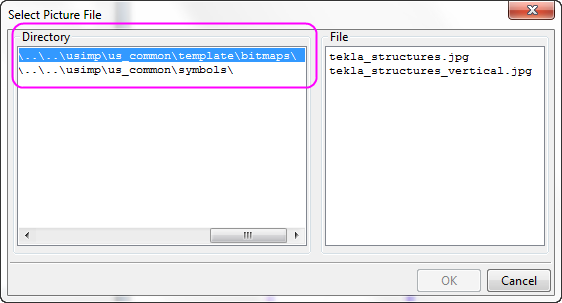

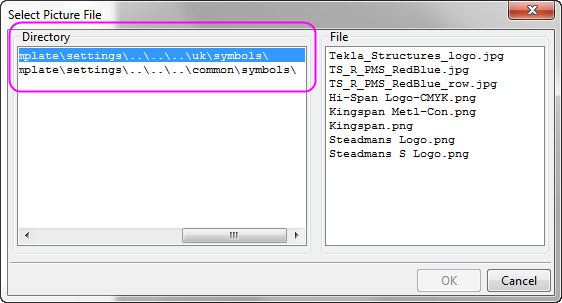

选择图形文件对话框的这些示例显示了不同环境下的文件夹结构。

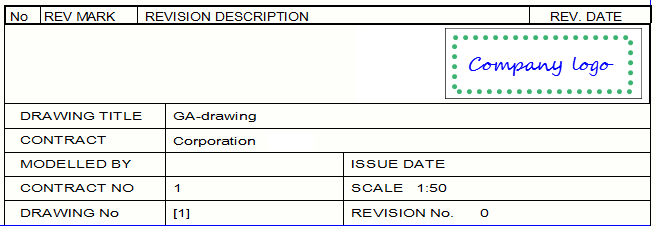

在此示例中，公司徽标已添加到模板中。

您还可以输入 DWG 文件以用作标题块。有关详细信息，请参见利用 DWG 文件创建标题块。
