DSTV/NC 输出和 DSTV 到 DXF 转换的更新

在 DSTV/NC 输出中，对文件页眉和锯角的处理进行了改进。DSTV 到 DXF 转换器现在允许将螺纹孔正确地写入 DXF 格式，并为此提供了一些新设置。

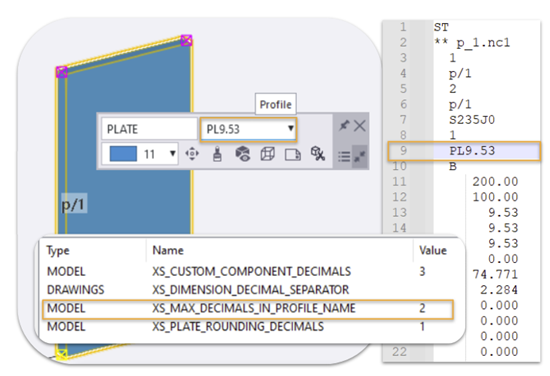

DSTV 文件头中显示的板材厚度小数

在 DSTV 文件中，页眉中板截面的截面名现在包含小数。已正确使用 XS_MAX_DECIMALS_IN_PROFILE_NAME 高级选项定义页眉中的小数位数。现在，英制单位的板材厚度在转换后可以正确显示为公制单位。

Tekla Structures 2024 SP6 中已经引入了此项改进。

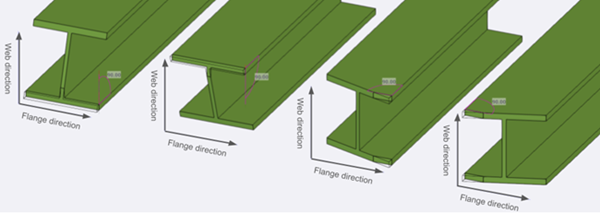

当相关的最外层截面之一与截面方向成 90 度角时，腹板和翼缘始点和终点的锯角现在默认设置为 0.00 度。

现在，锯角始终基于尽可能短的锯切长度。另请参见用于数字控制的钢结构件的标准描述。

Tekla Structures 2024 SP1 中已经引入了此项改进。

自 Tekla Structures 2023 起，已经可以创建螺纹孔，现在还可以将螺纹孔正确写入 DXF 格式，并使用 DSTV 到 DXF 转换器对话框中的一些新设置控制输出。

新设置绘制内螺纹孔已添加到环境选项卡上，其中包含以下选项：
- 钻孔尺寸：使用钻孔尺寸转换和图层来映射和绘制螺纹孔。
- 公称尺寸:使用公称尺寸（DSTV 值）绘制螺纹孔。螺纹孔将映射到新螺纹孔选项卡上定义的图层和颜色。
- 否：螺纹孔将被忽略并且不会在 DSTV 输出中绘制。

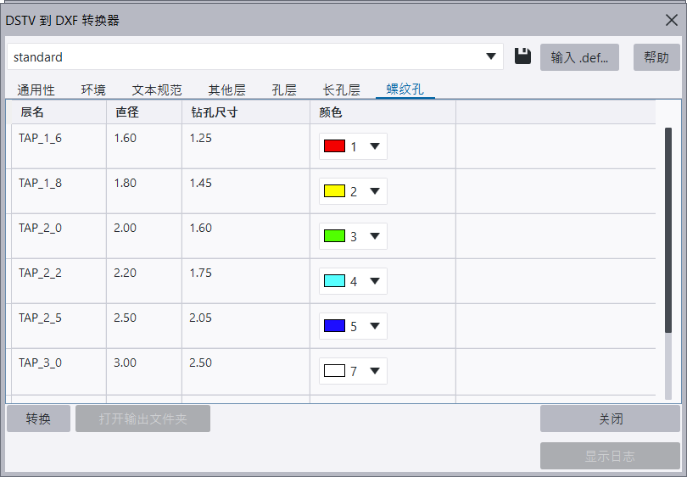

已添加新选项卡螺纹孔，其设置如下：
- 图层名称：定义内螺纹孔层的名称。
- 直径：为定义层上的内螺纹孔设置螺栓孔直径。这是在 DSTV NC 文件中找到并匹配的大小。
- 钻孔尺寸：设置定义层上的螺纹孔的钻孔尺寸。如果所选的绘制内螺纹孔选项是钻孔尺寸，则在 DXF 输出中将使用该尺寸。
- 颜色：为定义层上的螺纹孔设置新颜色。

Tekla Structures 2024 SP4.1 中已经引入了此项改进。
