Tekla PowerFab 连接器 - 连接制造商和细部设计人员

Tekla Structures 和 Tekla PowerFab 制造管理系统之间的互操作性增强，以便使用 Tekla PowerFab 的钢结构细部设计人员和制造商之间能够实现无缝、轻松的合作。

从现在起，您可以使用 Tekla PowerFab 连接器快速、轻松地从制造管理系统获取最新的制造商目录、抛光和实时制造商状态。

您还可以将采购、更改跟踪和提交包的模型信息直接传回到制造管理系统。这种完全集成的端到端协作工作流确保了提交信息的准确性。

Tekla PowerFab 连接器减少了手动修正和解决数据传输中的冲突的工作，从而最大限度地降低了制造延迟和交付到现场、浪费材料和项目超出预算的风险。

Tekla PowerFab 连接器增强了 Tekla Structures 和 Tekla PowerFab 之间的互操作性，改变了沟通和提交流程。它将使整个项目（从采购到制造，包括更改管理）的设置和使用变得快速、准确和简单。

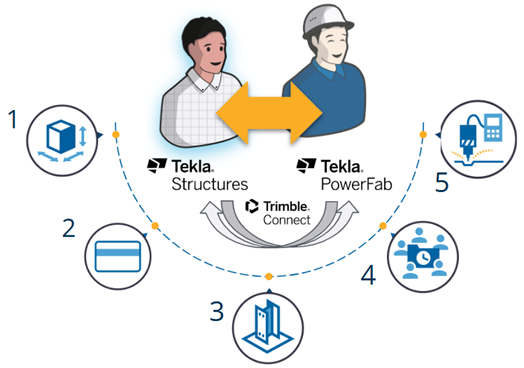

(1) 建模流程开始

(2) 提交以进行采购 (ABM)

(3) 继续细化

(4) 发布制造图纸和其他真实信息

(5) 制造开始

现在，您可以在项目的任何阶段轻松提交数据，而无需依赖于制造图纸或零件编号。

除了引入许多新功能来支持端到端工作流之外，输出到 Tekla PowerFab 的旧功能也经过重新设计，以支持和指导实际的项目工作流。旧对话框中的所有功能也包含在增强的新提交工作流中，但确切地说是在您需要它们时可用。

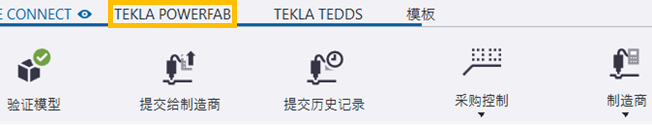

功能区上有一个新的 Tekla PowerFab 选项卡，其中包含用于端到端协作工作流的工具。这些工具可以帮助项目团队采用相同的信息进行协作。

使用 Tekla PowerFab 的制造商可以通过云存储与细部设计人员共享他们的截面、材料和抛光目录。然后，细节设计人员可以选择在项目中使用该制造商并访问他们的数据。

之后，新的工作流功能将指导您使用制造商支持的正确截面和材料。

注：您的设置不会自动替换为制造商设置。

在提交任何对象之前，您可以使用正确的制造商设置来验证模型。您可以手动为每个对象逐个验证模型，也可以使用验证工具自动验证。

验证模型工具可帮助您在向制造商提交任何对象之前发现并纠正问题。

使用该工具，您可以确信使用 Tekla PowerFab 的制造商将接受您提交给制造商的截面、等级、抛光或零件，并且数据交换将顺利进行。

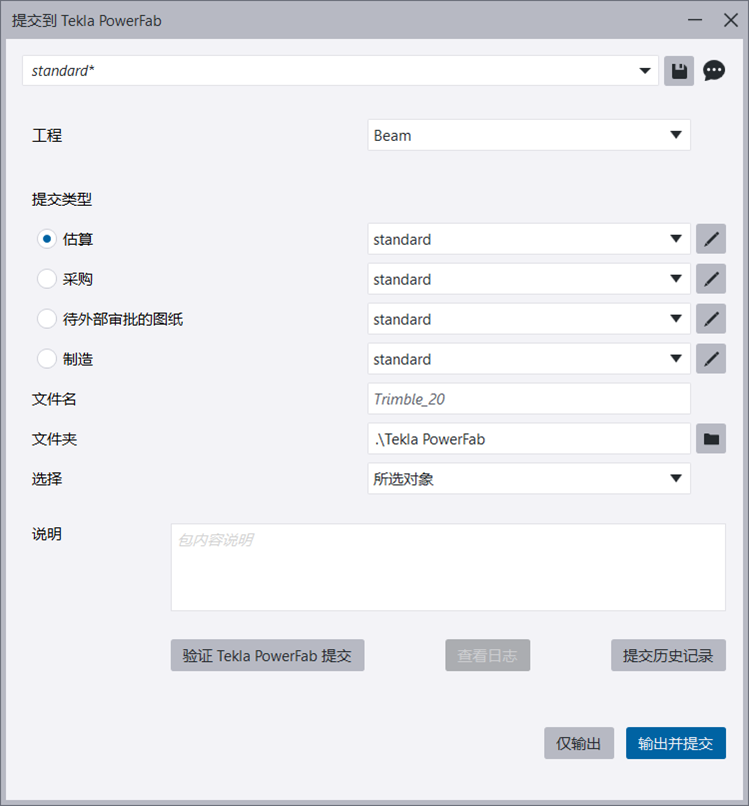

当您在项目的任何阶段向制造商输出并提交不同类型的包时，提交工具会为您提供指导。您可以从 Tekla Structures 在本地输出以下数据进行检查，也可以直接输出到 Tekla PowerFab 进行估算、材料订购和制造：

您可以将 IFC 数据输出给制造商进行估算。请参阅估算设置。

对于采购阶段，您可以为制造商创建一个用于采购材料的包并定义必要的属性。输出的文件格式为 .trb。请参阅采购设置。

当您的图纸准备就绪后，您可以将图纸提交给工程办公室以进入外部审批流程。当您的图纸获得认可后，您可以提交用于制造的包。输出的文件格式为 .pfxt。

请参阅以下内容：

要实现无缝协作和沟通，您需要选择一个 Trimble Connect 项目，并将您和制造商都连接到该项目。随后，制造商将在 Tekla PowerFab 中收到您进行提交的通知。然后，制造商可以检查提交的内容，接受或拒绝您提交的内容，并向您发送评注。

您可以在提交历史记录中查看当前状态、所有提交的内容以及制造商的评注。

有一个新的采购控制工具用于管理采购流程。您可以使用该工具来分配要购买的材料的订单号，以便以后在项目中进行更改管理。利用该工具，您还可以轻松查看模型中是否有任何更改可能会影响采购并要求重新提交用于采购的包。

您还可以检查和跟踪对已采购钢材进行的更改。

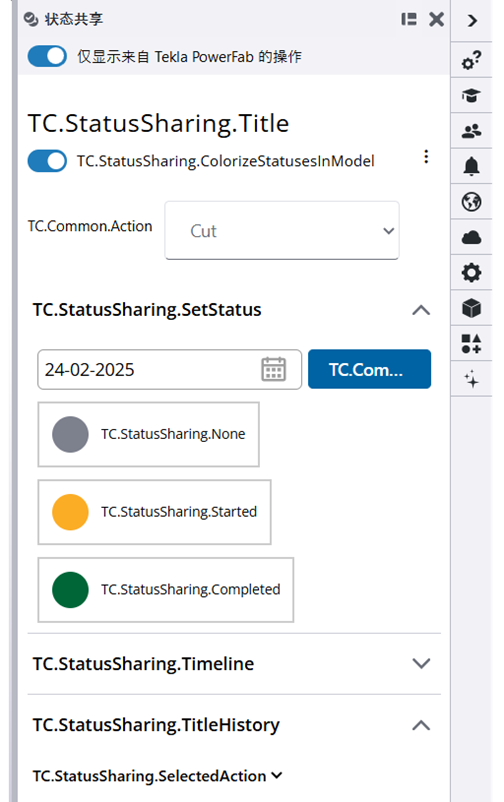

状态共享服务已添加到 Trimble Connect 功能区选项卡以方便使用，并支持 Tekla PowerFab 连接器工作流。

状态共享具有仅显示来自 Tekla PowerFab 的操作开关，用于快速显示制造商状态。

从 Tekla PowerFab 输入仍然可作为单独的功能使用。请参见导入至 Tekla PowerFab。我们建议您使用状态共享，而不是输入状态。
