钢筋次序编号

在 Tekla Structures 2025 中，您可以使用连续的次序编号对每个浇筑体或浇筑单元内的钢筋对象进行编号，从 1（或 A，或其他指定的起始编号或字母）开始。该方法符合许多国家/地区的行业标准，使钢筋编号更小、更简短，并且更易于使用和阅读。

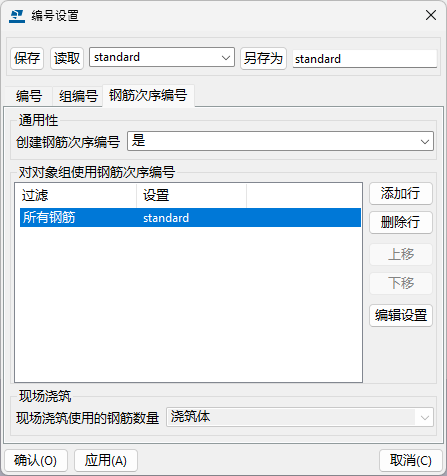

编号设置对话框中新增了一个选项卡 - 钢筋次序编号：

当您在创建钢筋次序编号列表中选择是时，Tekla Structures 将在下次对模型对象进行编号时使用指定钢筋对象的次序编号设置。这简化了钢筋编号工作流，因为您不再需要单独使用钢筋次序编号宏，并且在打开显示钢筋的图纸或创建显示钢筋的报告之前不需要运行该宏。

请注意，仅在为模型启用浇筑管理时，才可使用现场浇筑使用的钢筋数量列表（高级选项 XS_ENABLE_POUR_MANAGEMENT 设置为 TRUE）。

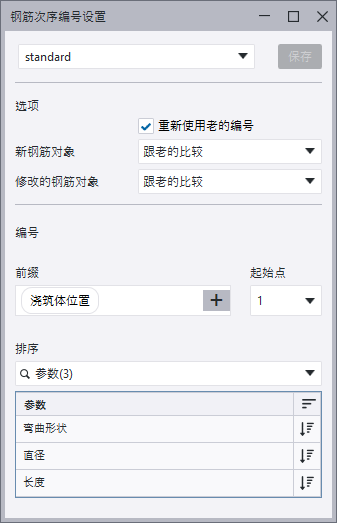

使用选择过滤，您可以定义使用钢筋次序编号进行编号的对象组。要定义选定对象组的设置，请单击编辑设置并使用钢筋次序编号设置对话框。

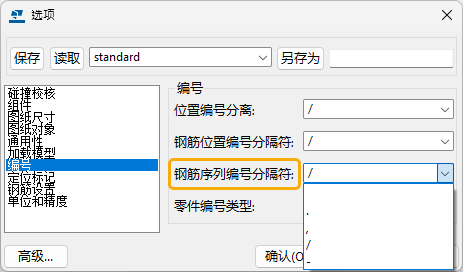

要定义钢筋次序编号的默认分隔符，请转到文件菜单 > 设置 > 选项 > 编号。这里有一个新的列表 - 钢筋序列编号分隔符，您可以在其中选择点 (.)、逗号 (,)、斜线 (/) 或连字符 (-) 作为默认分隔符。

浇筑体和浇注单元的新 UDA

如果单个浇筑体或浇筑单元中的不同钢筋对象需要特定的次序编号起始字符（数字或字母），您可以转到新增的钢筋选项卡，在浇筑体或浇筑单元用户定义的属性中定义起始字符。钢筋、钢筋网和绞线具有单独的属性：

钢筋起始编号或字母 (RBR_SEQ_START_NO_R)
钢筋网起始编号或字母 (RBR_SEQ_START_NO_M)
绞线起始编号或字母 (RBR_SEQ_START_NO_S)

图纸和报告中的钢筋次序编号

要显示钢筋对象的次序编号，请使用图纸和报告模板中新增的 REBAR_SEQ_POS 模板属性以及图纸中钢筋标记中新增的次序位置元素。

以下报告模板（在您使用查询命令查看对象属性时使用）已更新，可显示钢筋次序编号：

TS_Report_Inquire_Rebar_Mesh.rpt
TS_Report_Inquire_Rebar_Set.rpt
TS_Report_Inquire_Rebar_Strand.rpt
TS_Report_Inquire_Reinforcement.rpt

现在可以将新的格式设置选项 %REBAR_SEQ_POS% 与以下高级选项一起使用来显示钢筋次序编号：

钢筋设置参考线的改进

以前，钢筋设置中的参考线数量仅限两条，弯曲结构中的参考线数量仅限三条。对于带有肢面的钢筋设置，这一限制现在已经取消，允许的参考线数量不受限制。

Tekla Structures 现在会自动为您使用钢筋 > 纵向钢筋命令创建的钢筋设置创建必要数量的参考线。

例如，对于平面折梁中的纵向钢筋设置，Tekla Structures 2025 会在每个锐角折粱角处创建一条参考线，在每个弯曲折粱段处创建三条参考线。通过这一增强功能，可以使用钢筋设置轻松地加固平面、连续折梁和条形基础。

如果要向现有钢筋设置添加更多参考线，可以使用功能区中的钢筋设置上下文选项卡上的次要参考线命令。

注：

带肢面的钢筋设置仍然仅限两条参考线。

钢筋设置参考线现在有一个新属性 - 折角类型。使用折角类型选项无和弧点，您可以调整钢筋设置钢筋如何贴合尖锐和弯曲零件角。您可以在以下位置找到折角类型属性：

在钢筋设置属性中的主要参考线下方，这是属性窗体中的新部分
在属性窗体中的通用性下的次要参考线属性中
在参考线的上下文工具栏上

将新的次要参考线属性 - 从主要参考线继承偏移 - 设置为是，您可以对次要参考线使用与主要参考线相似的起始和结束偏移。偏移会自动调整，使钢筋设置钢筋与父零件的边缘平行。

钢筋设置新增“关闭形状”属性

属性窗体中的钢筋设置属性中现在提供一个新属性 - 封闭形状。

当您将封闭形状设置为是时，钢筋设置中的钢筋肢通过肢面或肢表面的间隙连接，例如，在 T 形梁、花篮梁和 L 形柱中。

Tekla Structures 会自动将现有的断开的钢筋肢延伸或缩短至交叉点，从而形成连续的钢筋形状。通常它会形成一个闭合的形状，但也可以形成开放的形状。如果现有肢面或肢表面的交叉点位于混凝土外部，则连续钢筋形状也可以延伸到混凝土外部。

封闭形状属性不影响钢筋设置的肢面和肢表面；只延长或缩短钢筋肢。Tekla Structures 不会删除或添加肢面或肢表面，以自动形成连续的钢筋形状。如果要添加或删除肢面或肢表面，请手动执行操作，然后再对封闭形状选择是。

查询钢筋设置层

功能区上现在提供一个新的查询命令 - 钢筋设置层，上下文工具栏上新增一个按钮，用于钢筋设置及肢面和肢表面。您可以使用该命令来详细了解哪些钢筋设置会影响所选钢筋设置的布置，以及哪些钢筋设置会受其影响。

肢表面混凝土覆盖层的改进

现在，使用肢表面创建的钢筋设置钢筋会沿袭所有零件边缘的混凝土覆盖层，包括圆形切割、开孔、槽口和凹边。这适用于直钢筋和弯曲钢筋，并可与属性修改量、末端细部修改量和拆分器配合使用。

钢筋设置的创建切割设置

在选项对话框中，您现在可以控制自动创建钢筋设置的切割，并设置要创建的切割的最小尺寸。默认情况下，钢筋设置中也会创建父级混凝土零件中的所有切割。这适用于使用钢筋选项卡上的横穿钢筋、纵向钢筋和按面命令创建的钢筋设置。

如需调整默认的创建切割设置，请转到文件菜单 > 设置 > 选项 > 钢筋设置 > 常规，然后使用以下设置：

在自动创建切割中，选择在创建钢筋设置时是否在钢筋设置中创建父零件中的切割。
在不要创建小于以下值的切割中，定义要创建的切割的最小尺寸。对于圆形切割，该尺寸是直径；对于矩形切割，该尺寸是切割的最短边；对于多边形切割，该尺寸是绕切割的面向对象的边界框的最短边。

为钢筋设置新增自动拆分器工具

Tekla Structures 2025 为钢筋设置引入了自动拆分器细化组件。使用自动拆分器，您可以生成钢筋设置拆分器，用于拆分和接合钢筋设置中的长钢筋，使钢筋不超过原料长度。

自动拆分器与钢筋组的现有自动接合工具相似。但自动拆分器更易于使用，因为在修改拆分钢筋设置时，它会自动更新。

改进了钢筋设置的错误信息

查询对象窗口中显示的钢筋设置错误信息已得到改进。对于无效的钢筋设置钢筋，Tekla Structures现在显示错误编号（ERROR_STATUS 属性）以及钢筋无效的原因描述。

错误如下所示：

(1) 无法自动删除就弯曲半径而言过短的肢
(2) 无法对钢筋起点应用长度调整
(4) 无法对钢筋终点应用长度调整
(8) 无法对钢筋应用弯曲
(16) 无法对钢筋肢应用覆盖层/层/附加偏移
(32) 无法将平滑曲线接合到钢筋几何形状
(64) 无法计算钢筋几何形状的弯曲程度
(128) 无法计算钢筋几何形状的弯曲程度
(256) 拆分器搭接参数错误
(512) 无法对闭合钢筋应用长度调整

请注意，错误 64 和 128 的错误消息相同。它们是不同的错误，但都与钢筋弯曲的计算有关。

其他改进

现在可以在模板中使用新的内容类型 SIMILAR_REBAR_ASSEMBLY 来报告有关相似钢筋构件的信息。
此前，在图纸中的钢筋标记中，编号元素显示的螺旋钢筋的值不正确。现在显示 1，因为每个螺旋钢筋都是单个实体。这也与模板中 NUMBER 属性的运作方式一致。

要显示螺旋钢筋的圈数，请使用显示小数值的 ROUNDS 属性。
