图纸方面的其他改进
Tekla Structures 2025 还在以下方面进行了增强：打开图纸属性对话框时的性能、详细的对象级设置、图纸尺寸标注、图纸注释和标记、插图、图纸钢筋网视图、剖面图和细部视图标签、阴影图案和 2D 库。
打开图纸对话框的速度加快
打开图纸视图属性的速度显著加快
现在，当您第一次打开图纸视图属性对话框时，该对话框会进行缓存，这样一来，当您每次在当前 Tekla Structures 会话中再次打开它时，打开速度会快得多。
Tekla Structures 2024 SP2 中已经引入了此项改进。
打开尺寸标注规则属性的速度显著加快
尺寸标注规则属性对话框的打开时间显著改善。
基于表格的属性对话框中的按钮可正常使用

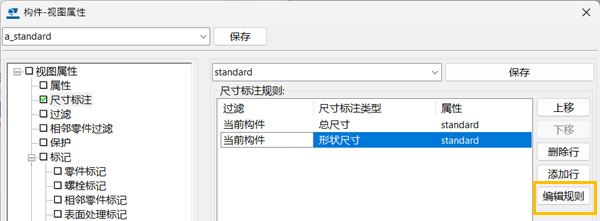

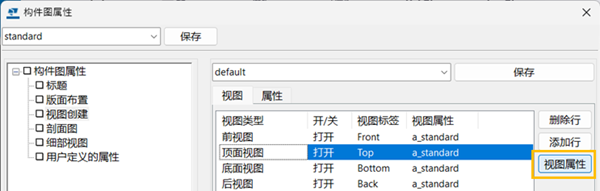

现在，当您第一次单击作用于图纸中基于表格的属性对话框中的行的按钮时，例如单零件、浇筑体和构件图属性中视图创建面板上的视图属性按钮，以及图纸视图属性中尺寸标注面板上的编辑规则按钮，无论您如何选择表格中的行，该按钮均可正常使用。以前，您通常必须单击两次按钮才能使其工作。
图纸中所有经典属性对话框的打开性能也得到了改进。
Tekla Structures 2024 SP4 中已经引入了此项改进。

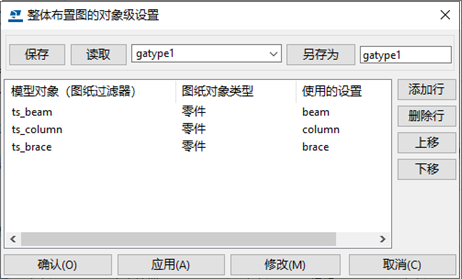

细部对象级设置中的规则次序得到改进
当您使用添加行按钮向细部对象级设置中的规则组添加新规则并且选择了一条规则时，新规则将添加到所选规则之后。以前，新规则始终添加到规则组的最后，您需要使用上移和下移按钮将规则放置在规则组中的所需位置。
Tekla Structures 2024 SP3 中已经引入了此项改进。
有关细部对象级设置的更多信息，请参阅创建并应用细部对象级设置。
尺寸标注方面的改进
在角度尺寸中使用百分度
现在，您可以在图纸中的角度尺寸中使用百分度（gon）代替度。
例如，在显示桥与下方道路对齐的整体布置图中，通常以百分度（而非度数）来显示两者之间的角度。

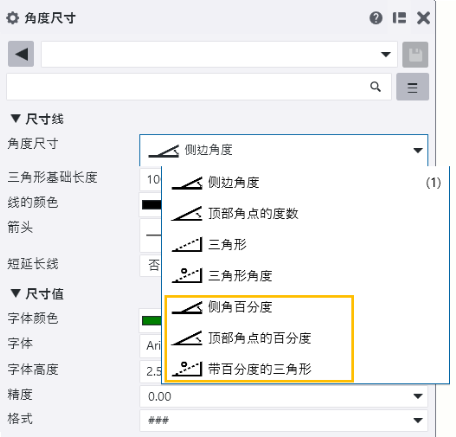

角度尺寸属性窗格、上下文工具栏、GA 绘图尺寸属性以及旧尺寸属性对话框中提供了新的百分度选项：
侧面的百分度
角顶点的百分度
带百分度的三角形
您可以使用新的高级选项 XS_ANGLE_GRADIAN_SIGN 来设置所需的百分度符号。默认值为“g”。此高级选项位于高级选项对话框的图纸属性类别中。
Tekla Structures 2024 SP4 中已经引入了此项改进。
有关尺寸属性的更多信息，请参见尺寸属性。
自定义尺寸线箭头符号以适应半径尺寸
您现在可以为半径尺寸自行创建尺寸线箭头符号。
有关自定义尺寸线箭头符号的详细信息，请参阅自定义尺寸线箭头。
钢筋组尺寸标注方面的改进
标签中使用的相关注释
钢筋组尺寸标注工具现在在标签创建中使用相关注释。现在，当钢筋组尺寸标签中的 UDA 绑定的模型对象发生变化时，UDA 会自动更新。
组合等号
您可以使用附加标记选项卡上新增的组合等号设置，将重复的标记分组为一个标记。
在钢筋设置中对倾斜钢筋标注尺寸
现在可以对钢筋设置中的倾斜钢筋标注尺寸。
有关钢筋组尺寸标注的更多信息，请参阅钢筋组尺寸标注。
在孔尺寸标注中更好地识别圆孔
孔尺寸尺寸标注方法现在可以在基于视图的尺寸标注中更好地识别圆孔。至少有 8 个点的规则多边形现在也被视为圆孔。例如，带有圆角倒角的多边形切割现在被视为圆孔。
有关基于视图的尺寸标注的更多信息，请参阅添加自动视图级尺寸。
表面处理尺寸标注的改进
-
在基于视图的尺寸标注中，合并在一条线上选项按名称现在支持表面处理。
-
在过滤尺寸中，现在可以通过从标注尺寸到列表中选择所有点选项（最后一个选项）来标注多边形表面处理的所有顶点的尺寸。
图纸注释和标记的改进
添加带已应用值的相关注释
已添加用于添加带已应用值的相关注释的新命令，在默认环境中，该命令默认在功能区上可用。此命令允许使用在相关注释属性中为引出线设置选择的值来创建相关注释。其他三个相关注释命令不允许为引出线设置使用已应用值，而是始终使用为每个命令定义的预定义值：带引出线、不带引出线或沿线。
当您从上下文菜单或图纸属性窗体对象列表中选择添加相关注释命令，或者在快速启动中输入此命令时，默认情况下会使用新命令添加带已应用值的相关注释。
如果功能区上未显示带已应用值命令，您可以通过功能区编辑器进行添加。
Tekla Structures 2024 SP1 中已经引入了此项改进。
有关相关注释的更多信息，请参阅在图纸中添加相关注释。
标记背景适合标记边框
当您选择不透明选项时，标记背景现在会适合精确的边框边界。以前只有文本被遮掩。
现在：
以前：
有关标记属性的更多信息，请参见标记属性。
钢筋组标记在标签中使用相关注释
钢筋组标记现在在标签创建中使用相关注释。现在，当钢筋组标记中的 UDA 绑定的模型对象发生变化时，UDA 会自动更新。
有关钢筋组标记的更多信息，请参阅使用钢筋组标记应用程序添加钢筋标记。
插图方面的改进
绘制钢筋插图中新增定位选项
在绘制钢筋插图应用程序中，您现在可以使用新的位置选项对齐块中的自定义位置将弯曲形状和注释放置在您在图纸中选择的区域中。此选项将把弯曲形状和注释分布到您选择的区域中的列中。默认情况下，一列中的所有钢筋都垂直对齐。要使用该区域，请单击选取块位置按钮。只有选择钢筋插图和标记创建选项时，对齐块中的自定义位置才可用。通过此位置选项，您还可以使用方向水平放置弯曲形状：旋转到水平方向选项。
有关绘制钢筋插图应用程序的更多信息，请参阅使用绘制钢筋插图应用程序绘制钢筋插图。
镜像钢筋插图
现在，您可以使用插图属性中新增的镜像选项，通过对象级别钢筋插图属性水平或垂直镜像钢筋标记中的插图：
镜像在一个系数和两个系数模式下可用。
Tekla Structures 2024 SP1 中已经引入了此项改进。
有关标记中的钢筋插图的更多信息，请参阅在钢筋标记中添加插图。

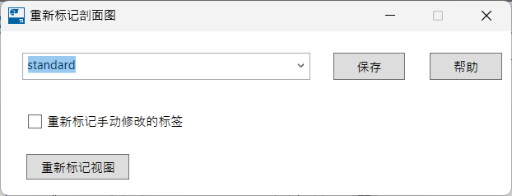

重新标记剖面图和细部视图方面的改进
重新标记剖面图和重新标记细部视图已经改为应用程序。以前它们是宏，存在一些限制。应用程序有一个新的对话框，您可以在其中保存和加载设置并选择重新标记手动修改的视图标签。在某些情况下，剖面图和细部视图的标签不正确，现在视图标签是正确的。
有关重新标记剖面图和细部视图的详细信息，请参阅修改、排列和对齐图纸视图
钢筋网视图创建器的改进
有关创建图纸中的钢筋网视图的详细信息，请参阅创建钢筋网视图。

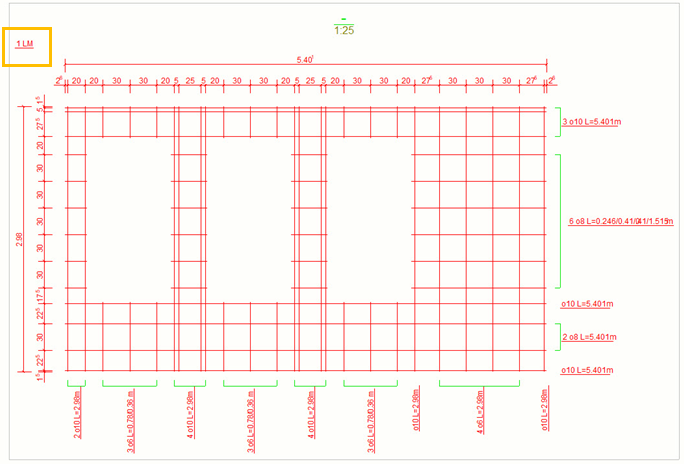

在视图中添加钢筋网标签
钢筋网视图创建器对话框中添加了一个新选项 - 钢筋网标签，允许您在视图的左上角添加钢筋网标签。选项包括无和网格位置。网格位置值由网格位置编号 (ASSEMBLY.SERIAL_NUMBER) 和构件名称 (ASSEMBLY.NAME) 组成。
Tekla Structures 2024 SP1 中已经引入了此项改进。
增加了命令行参数支持
您现在可以从命令行运行钢筋网视图创建器工具。
所有视图类型的钢筋网视图
您现在可以从任何视图类型创建钢筋网视图，而不仅仅是从前视图和后视图创建。您还可以在整体布置图的视图中创建钢筋网视图。
对阴影图案定义文件位置的更改
阴影图案定义文件 hatch_types1.PAT 已从 \common\inp 移至 \common\system。您可以更轻松地使用 XS_SYSTEM、XS_PROJECT 或 XS_FIRM 定义您自己的配置文件。现在，阴影图案的文件夹搜索顺序与其他设置文件相同：模型文件夹、XS_PROJECT、XS_FIRM、XS_SYSTEM、XS_INP。
图纸 2D 库改进
有关 2D 库的详细信息，请参阅图纸中的 2D 库。
新增单独缩放文本的选项
更改图纸中的细部比例时，您可以使用选项菜单中的缩放文本选项锁定或缩放字体高度。

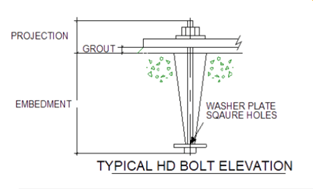

之前（文本未缩放）：
之后（已选择缩放文本）：
2D 细部的其他改进
- 细部缩放比例现在可以按预期和说明中描述的方式工作。
- 当您在现有视图中插入细部或将细部放置在纸上而无需创建新视图时，细部比例现在是正确的。
- 细部中的颜色现在可以正确显示。
- 标记、尺寸、文本和符号的缩放现在可以使用。
- 现在支持图像。
- 现在支持富文本，并且富文本框内的文本缩放现在可以使用。
- 文本引出线的问题已修正。
- 2D 库细部中的弯曲尺寸现在可以正常工作。
- 在使用合并线命令之后使用撤消命令时发生严重错误。此问题现已修正。
- 旧 Tekla Structures 版本的细部现在可以正确识别，并且不再引起缩放问题。
- 文本比例现在在旧细部中也是正确的。
