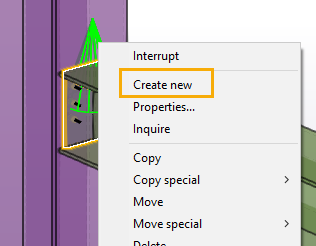

自动拆分器

通过这个新的细化组件，可以生成拆分器，拆分钢筋设置中的长钢筋，使钢筋不超过原料长度。

枕梁和凹槽 (82)

在配置选项卡上，有一个新的切口零件在浇筑体中设置。您可以在其中定义当枕梁或凹槽穿透零件时应避开的浇筑体零件的等级或名称。

锚栓埋件 (008)

在高级选项卡上，现在可以在包括 COG 中的钢筋设置中选择是否在 COG 计算中包括浇筑体中钢筋的重量。

边缘和角部配筋 (62)

在边缘钢筋选项卡上，有一个新的设置。您可以在其中选择创建一组具有特定覆盖层厚度的多个边缘钢筋或零件中间的单个边缘钢筋组。

板和墙的开孔加筋 (84)

在边缘钢筋选项卡上，现在可以分别管理孔两侧边缘钢筋的创建，并定义它们的长度。

纵筋 (70)

在参数选项卡上，现在可以使用忽略切割、切割等级和切割名称选项来定义是否切割钢筋以及忽略哪些切割。

钢筋网，按区域布置钢筋网

在接合选项卡上，现在可以为接合对称选择一个新的非对称选项，以便将短钢筋放置在右侧。

方柱配筋 (83)

在钢筋端头选项卡上，现在可以分别为角部钢筋和侧筋定义弯曲尺寸。

钢筋混凝土楼梯 (95)

• 在钢筋 C、D、E、G 和 K 的选项卡上，现在可以定义附加钢筋的评注和名称。

• 在钢筋 H 选项卡上，现在可以分别为顶部和底部钢筋定义间距以及起点/末端偏移。

榫状支座 (75)

创建螺母时，现在可以定义螺母是具有截面的多边形类型还是梁类型。

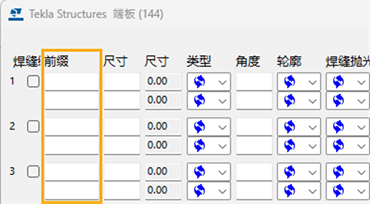

钢组件的焊缝前缀

您现在可以在钢组件的焊缝对话框中定义线上和线下焊缝的前缀。以前，您只能在属性窗体中定义前缀。

顶腋 (106)

您现在可以在孔选项卡上创建镀锌孔。

底板 (1004)

在锚钉杆选项卡上，现在可以定义板垫片的构件位置编号。

底板 (1004)、加劲肋底板 (1014)、腹板带有加劲肋底板 (1016)、底板 (1042)、美国底板 (1047)、圆形底板 (1052)、锥形柱底板 (1068)

• 灌浆的浇筑体类型现在为现场浇筑。

• 在锚钉杆选项卡上，现在可以定义底板与在底板上方创建的螺母或垫圈之间的间隙。

• 在底板组件中添加了一种新的锚栓杆类型，以便与锚栓杆对象或底板对象一起报告特定 UDA。从这些底板组件查询锚栓杆对象将报告以下 UDA 值：RodSize、RodMaterial 和 EmbedmentThickness。

带加劲肋的梁 (129)、全深度 (184)、全深度 S (185)

现在可以对加劲肋板和剪切板使用单独的焊缝。

螺栓连接的节点板 (11)、管装节点板 (20)、交叉节点板 (62)

在图形选项卡上，现在可以定义当节点板穿过主零件时，节点板到对面的板延伸尺寸。

螺栓连接的节点板 (11)、垫座 (30)、腋 (40)、美国拼接节点 (77)、端板 (101)、具有补强翼缘板的端板 (111)、短柱 (119)、角钢夹板 (141)、两侧角钢 (143)、单剪板 (146)

• 在螺栓选项卡上，现在可以定义螺栓评注。

• 螺栓选项卡上的螺栓评注已被评注取代。

螺栓连接的节点板 (196)、L 形连接 (175)

• 您现在可以为所有零件定义抛光属性。

• 您现在可以为所有零件定义等级属性。

螺栓弯矩连接 (134)

• 您现在可以为所有零件定义抛光属性。

• 在翼缘板选项卡上，现在可以在新的需要焊接预加工吗? 设置中选择是否创建焊接预加工多边形切割。

拼接箱型面 (S6)

您现在可以在参数选项卡上以类似于带子放置的方式定义板条布置。

爬梯 (S60)

• 在笼选项卡上，现在可以定义使用左或右踏步类型创建笼时垂直钢筋的长度投影。

• 在笼选项卡上新增了一个 O 型箍，可在纵梁内表面创建箍。



• 在新的锚钉杆选项卡上，现在可以定义是否使用螺栓或自定义组件作为锚栓。

• 在支撑选项卡上，现在可以选择创建后备支撑作为折梁。



角钢(141)、两侧角钢(143)

当组件用于梁到梁类型的节点时，现在也可以创建支座角度。

钢管柱支座 (100)

您现在可以定义多排螺栓。

交叉节点板 (62)、角部外卷节点板 (63)

在支撑节点选项卡上，现在可以定义 L 形截面或板连接节点板到支撑的螺栓主零件。

双板 (1022)

现在，当您将 0.0 定义为双板选项卡上的孔直径值时，不会创建任何孔。

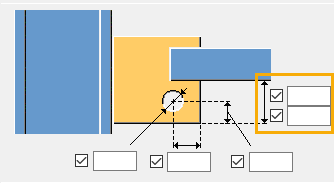

端板 (29)

您现在可以在新的孔选项卡上创建端板中的镀锌孔。

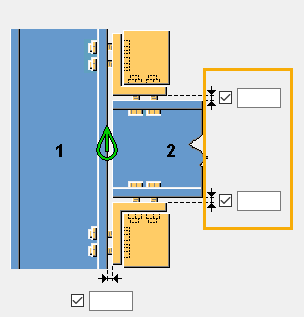

端板 (101)、具有补强翼缘板的端板 (111)

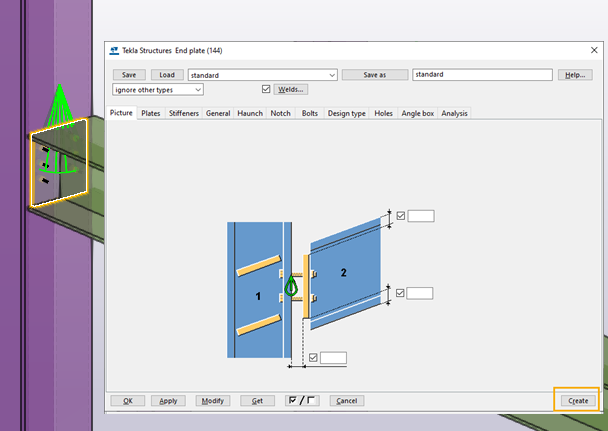

端板(144)

在板选项卡上，现在可以定义是否在端板下创建支座板。当您定义板的厚度时，将会创建支座板。

扶手 (1024)

在零件选项卡上，现在可以定义是否将趾板创建为具有特定截面的板或梁。

腋 (40)

在附加板选项卡上，现在可以定义左侧和右侧上下螺栓板的水平偏移。

节点板 (14)

在零件选项卡上，现在可以在将板居中放置中选择是否以连接原点为中心创建板。

两侧到柱的托梁 (162)。

在稳定装置选项卡上，现在可以分别为近侧和远侧稳定板定义垂直偏移。

到柱的托梁，类型 1 (161)、双面连到柱的托梁 (162)

在零件选项卡上，现在可以定义在盖板下方创建加劲肋。

类型 2 托梁到柱 (163)

在支座选项卡上，当您选择将支座作为两块板创建时，现在可以创建垂直板的倒角并定义尺寸。

JP 特殊的全深度 (185)

您现在可以在腋选项卡上创建腋板。

梯子 (S35)

在图形选项卡上新增了一个 O 型箍，可在纵梁内表面创建箍。

L 截面基础细部 (1020)

在螺栓选项卡上，现在可以定义底板中的螺栓切割长度、长孔以及螺栓数量和螺栓间距。

L 形接合(175)

在零件选项卡上，现在可以定义构件位置编号和零件的等级属性。您可以在新的参数选项卡上定义拐角折角。

折梁扶手 (S84)

在零件选项卡上，现在可以定义是否将趾板创建为板或梁截面。

局部加劲的端板 (65)

在参数选项卡上，现在可以为剪切板的所有四个拐角创建折角。

栏杆平面对平面 (90)

在参数选项卡上，现在可以选择将栏杆创建为折梁。

扶手 (S77)

• 在扶手选项卡上，有一个新的连接截断设置。您可以在其中选择是否在截断和第一个或最后一个支柱之间创建节点。

• 第一个和最后一个支柱处的中间扶手切割现在仅切割支柱的一侧。

圆环连接板 (124)

• 在参数选项卡上，现在可以为主零件和次零件定义不同的焊缝间隙。



• 在零件选项卡上，现在可以创建环板。

支座节点类型 1 (52)、支座节点类型 2 (54)、支座节点类型 3 (59)、支座节点类型 4 (57)

在图形选项卡上，现在可以为顶部和底部支座定义单独的垂直偏移。

在次螺栓选项卡上，现在可以将螺栓分成两个螺栓组。默认情况下，螺栓创建为一个螺栓组。

支座类型 9 (73)

在参数选项卡上，现在可以为次零件指定三种不同类型的开口切割。

垫板盖板(37)、支座(39)

在螺栓选项卡上，现在可以删除螺栓。

拼接节点 (77)

现在可以使用焊缝 8 作为主零件或次零件与内翼缘板或外翼缘板之间的焊缝。

楼梯 (S71)

现在可以在 steps.dat 文件中指定螺栓之间的多个水平距离。选项 l 现在支持在方括号之间指定多个距离。

支柱双板 (87)、楼梯底部细部 (1039)

在螺栓选项卡，您现在可以定义栓接方向。

支柱(S76)

• 您现在可以将支柱创建为自定义组件。

• 您现在可以为第一个支柱定义一个附加高度。以前，第一个和最后一个支柱使用相同的值。

带加劲肋的端板 (1014)、腹板加劲的端板 (1016)、简单底板 2 (1031)、楼梯细部 (1038)、楼梯细部 (1039)、底板 (1042)、楼梯细部 (1043)、美国支撑板 (1044)、美国底板 (1047)、圆形底板 (1052)、底板 (1053)、箱形柱底板 (1066)、锥形柱底板 (1068)

在螺栓选项卡上，现在可以定义螺栓评注。

带加劲肋的端板 (27)

• 在参数选项卡上，现在可以定义剪切板从次零件腹板轴线的偏移以及加劲肋从剪切板的偏移。



• 在零件选项卡上，现在可以定义装配板的高度、宽度和等级。

带加劲肋的端板 (27)、短柱 (28)、支座帽 (37)、支座 (39)、腋 (40)、局部加劲的端板 (65)、角钢夹板 (141)、两侧端板 (142)、端板 (144)、加劲肋 (1003)

以前，默认的倒角值四舍五入到最接近的 5 毫米。现在使用截面的半径作为默认值。

加劲肋 (1003)

在零件选项上，现在可以为加劲肋定义抛光属性。

短钉节点 (119)

• 在新的顶板/底板选项卡上，现在可以定义顶部和底部前侧加劲肋与水平面之间的夹角。以前只能定义底部角钢。在倾斜或歪斜的情况下无法定义角度。

• 在图形选项卡上，现在可以定义顶板和底部宽度。

塔 1 对角 (87)

在螺栓选项卡上，现在可以指定孔类型、长孔的旋转以及在哪个零件上创建长孔。

管子相交 (22)、单剪板 (35)、连接管柱的剪切板 (47)、剪切板拼制 T 型钢 (69)、焊接到上翼缘 (147)

在螺栓选项卡，您现在可以定义栓接方向。

管状节点板 (20)

• 在支撑节点选项卡上，现在还可以在靠近支撑的连接板一侧的连接板上创建倒角。



• 在节点板选项卡上，当在柱上创建节点板时，现在可以在节点板上创建四个倒角。

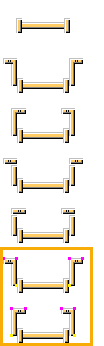

两侧角钢 (143)

在零件选项卡上，现在新增了两种保险节点类型，其中角钢夹板的拐角是倒角。

两侧端板 (142)

在槽口选项卡上，新增了一个槽口尺寸选项，用于测量从主梁翼缘边缘和主梁上翼缘外边缘的尺寸。

美国底板 (1047)

在参数选项卡上，已删除用于选择螺栓或孔的选项。

美国支撑板 (1044)

• 在加劲肋和加劲肋 2 选项卡上，现在可以定义加劲肋多边形旋转和加劲肋旋转角度，以及分别设置左右加劲肋的形状和倒角类型。

• 您现在可以为组件中的所有零件定义等级属性。

• 在锚钉杆选项卡上，现在可以为锚栓型号定义构件前缀和起始编号。

腹板加劲的底板 (1016)

当加劲肋倾斜时，现在可以在腹板加劲肋上创建底部倒角。

焊接梁到梁 (123)

在倒角选项卡上，现在新增了一个倒角类型可用于次梁腹板倒角。

焊接预加工 (44)

在参数选项卡上，现在新增了两个倒角类型可用于次梁腹板倒角。

焊接的节点板(10)

在支撑节点选项卡上，现在可以选择在次零件中创建圆形槽口。

抗风支撑 (S55)、竖向支撑 (S56)

在参数选项卡上，现在可以为用于连接对角支撑和椽子的子节点定义等级属性。

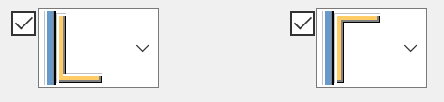

木制檩条底座 (15)

在零件选项卡上，现在可以选择 L 位置的反转选项，以将截面的短边焊接到主零件。

木台阶面板 (S72)、折梁平移 (S73)

您现在可以为所有零件定义抛光属性。

交叉外包节点板 (60)

• 现在可以使用焊缝 8 创建密封板和节点板之间的焊缝。

• 在节点板选项卡上，现在可以定义节点板和连接板或角钢之间的净距。



外包节点板 (58)、中空支撑外包节点板 (59)、交叉外包节点板 (60)

在节点板连接 1 和 节点板连接 2 选项卡以及节点板螺栓 1 选项卡上，现在可以选择是否将节点板或角钢（L 形截面）设置为螺栓的组件主零件。

Z 面板 (S74)

您现在可以在 Z 面板选项卡上定义踏步截面前缀。

锚栓埋件 (8)

您现在可以在布置选项卡上的浏览配置文件框中输入更长的文件路径，最多 256 个字符。之前，最大路径长度为 80 个字符。

Tekla Structures 服务包 1

钢筋混凝土楼梯 (95)

现在可以使用钢筋 L 钢筋来配筋组件创建的所有踏布。之前，要配筋的最大踏步数量为 34。

Tekla Structures 服务包 1

底板 (1004)、底板 (1042)

现在可以在锚钉杆选项卡上为灌浆指定一个等级。

Tekla Structures 2024 服务包 3

特殊的全深度(185)、JP 特殊的全深度(185)

您现在可以在板选项卡上定义接头板的底部倒角。

Tekla Structures 服务包 1

带加劲肋的端板 (27)

在零件选项卡上，您现在可以在使用多边形焊接设置中选择当端板顶部或底部与梁的翼缘之间的间距小于 2 毫米时，是否使用多边形焊接。

Tekla Structures 2024 服务包 5

加劲肋 (1003)

您现在可以在参数选项卡上选择组件是否搜索由焊接零件组合而成的输入零件。

Tekla Structures 服务包 3

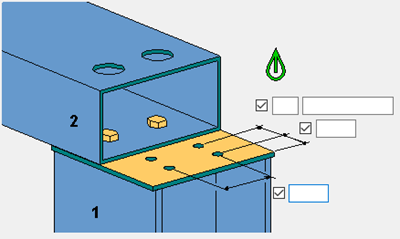

短钉节点 (119)

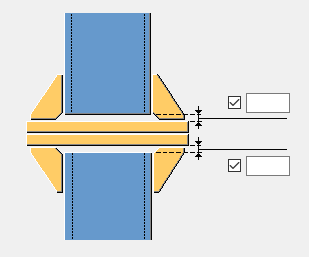

• 在图形选项卡上，您现在可以将短柱的尺寸定义为从主零件中心线到第一个端板外边缘的距离。

• 在图形选项卡上，您现在可以定义顶板和底板相对于主零件腹板的偏移。

• 您现在可以在零件选项卡上定义端板 1 的竖直偏移。

Tekla Structures 服务包 1

管状节点板 (20)

• 在节点板选项卡上，有一个用于创建倒角的新设置。在主零件的翼缘之间创建节点板时，您现在可以在节点板上创建四个倒角。以前，您可以创建两个倒角。

• 以前，仅当在次零件上使用节点时，才会在节点板上创建倒角。此问题现已修正。此外，还为多个次零件创建了倒角。

Tekla Structures 服务包 1
