STEP 和 IGES 输出格式扩展了互操作性的可能性，以服务于扶手制造商和相关制造流程以及机械计算机辅助设计。

您可以将钢型材和相关连接实体（例如螺栓和焊缝）导出为组件或单个零件。Tekla Structures 模型几何形状使用开放式 CASCADE 技术 (OCCT) 直接转换为 STEP 或 IGES 文件格式，无需转换文件。

有关 STEP 和 IGES 格式的更多信息，请参阅 STEP 和 IGES。

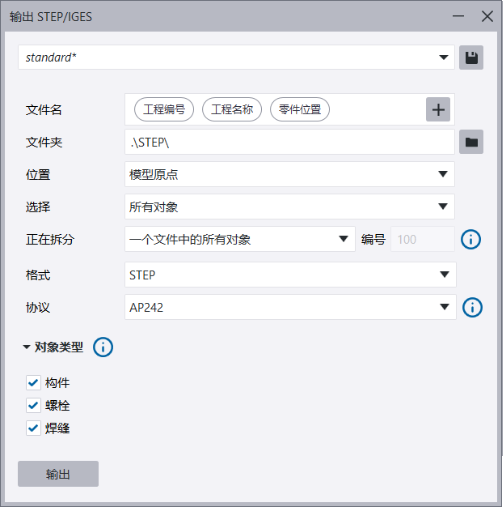

• 要开始输出，请单击新的文件 > 输出 > STEP/IGES 命令。加载您环境中的任何预定义输出设置，或根据需要设置输出。您可以将相对于模型原点的所有或选定对象输出到当前的工作平面坐标或您定义的基点。准备就绪后，单击输出。默认情况下，文件将输出到当前模型文件夹下的 \STEP 文件夹中。



以前，您必须使用 Tekla Warehouse 中的多转换器扩展或第三方软件，将输出的数据转换为 STEP 或 IGES 格式，有时还需要在第三方软件中对几何形状进行重新建模。输出和重新建模非常耗时，并且生成的文件可能非常大。

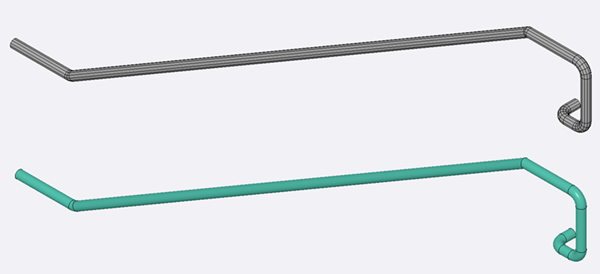

在下图中，顶部的扶手表示多转换器扩展生成的输出。输出的对象几何形状是多面的，并且输出不适用于扶手制造流程。底部的扶手表示 STEP/IGES 输出生成的输出。输出的对象具有实体几何形状，并且输出适用于扶手制造流程。

使用模板定义输出文件名

您可以直接在文件名框中输入文件名，或单击 加号按钮，然后双击属性列表中所需的文件名元素，来定义输出文件的名称。您可以使用文本和属性的组合。您还可以将文件名元素拖到新位置，或者通过选择元素并按键盘上的 Delete 或从上下文菜单中选择删除来删除元素。您可以使用箭头键以及 Home 和 End 键在框中移动。

输出到一个或多个文件

拆分允许您选择输出一个文件中的所有对象、每个文件中的所选对象数或每个文件中的一个对象。如果输出多个文件，输出时会在文件名末尾添加一个运行编号。

STEP 应用程序协议

对于 STEP 文件，您需要选择适当的应用程序协议：AP203、AP214 或 AP242。要选择的应用程序协议取决于用于打开文件的软件。AP203 是最古老的协议，而 AP242 是最新的协议。

输出中包括的对象

您可以选择在输出中包括构件、螺栓或焊缝。如果选择 构件，钢零件将作为整个组件导出，否则钢零件将作为单个对象导出。

STEP/IGES 导出的限制

目前，STEP/IGES 导出不会导出以下对象：

• 与钣金展开相关的对象类型，例如弯板和放样板
• 混凝土零件
• 弧形轮廓
• 扭曲截面
• 钢筋和网格
• 焊接预加工
• 添加零件
• 表面处理
• 浇筑
