图纸颜色和线条增强
在 Tekla Structures 2025 中，您可以为零件和相邻零件的单个图纸对象元素定义特定的颜色和线型，以便根据必要的规范高效地生成所需的项目图纸。您现在可以精确指定剖面线、主隐藏线和中心线在图纸中的输出方式，以及控制 PDF 中的图纸线端形状。图纸颜色的其他方面也进行了增强。
对图纸中的零件线有更多控制
剖面线、主隐藏线和中心线的颜色和线型的新属性
现在，您可以通过对象和视图级属性来控制图纸中零件和相邻零件的剖面线、主隐藏线和中心线的颜色和线型。在整体布置 (GA) 图中，您还可以通过图纸级属性来管理这些属性。新的线属性支持标准颜色和自定义 RGB 颜色。

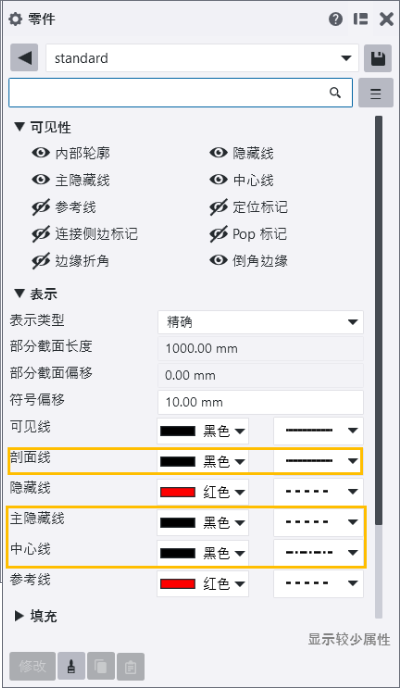

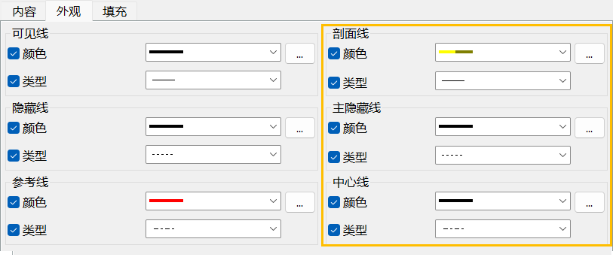

属性窗体中的零件属性中新增的线条控件：
视图和图纸级别的零件属性中新增的线条控件：

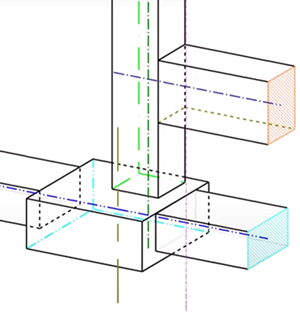

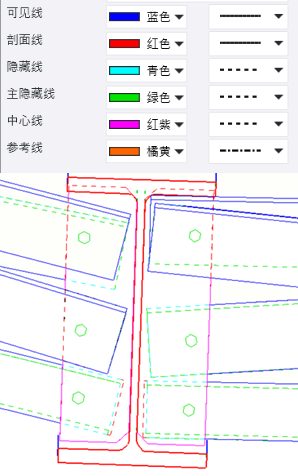

用不同颜色和线型显示的图纸线条的示例：
您还可以通过详细的对象级设置应用新的线条属性：
为什么需要新的线条属性？
- 根据零件材质的不同，剖面线颜色可能需要有所不同。所选颜色还会影响输出中的剖面线粗细。
- 零件可能需要不同类型或厚度的中心线。
- 有时需要单独控制隐藏线和主隐藏线，以确保凹槽、埋件和其他隐藏对象之间有明显区分。
以前，您只能单独控制零件和相邻零件的可见线、隐藏线和参考线的颜色和类型，但不能单独控制剖面线、主隐藏线或中心线的颜色和类型。隐藏线属性也会影响主隐藏线。此外，您只能使用高级选项调整中心线类型和剖面线颜色。下面列出的高级选项仍然受支持，它们会覆盖图纸、视图或对象级属性中新的线条属性设置：
DWG/DXF/DGN 输出表示方式过滤中提供主隐藏线

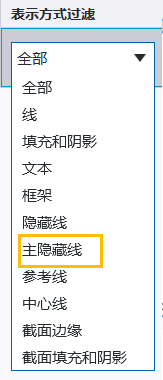

将图纸输出为 DWG/DXF/DGN对话框的表示方式过滤列表中添加了一个新选项 - 主隐藏线，允许您将主隐藏线映射到不同的层/级别。
Open API 支持
Open API 现在支持图纸零件和相邻零件线的新属性：剖面线、主隐藏线和中心线。
限制
以下功能不支持新的线条属性：
- 旧的制造图纸属性对话框（当
XS_USE_OLD_DRAWING_CREATION_SETTINGS设置为TRUE时可见） - 旧的对象级图纸零件属性对话框仅通过快速启动可用
- 上下文工具栏
图纸颜色的其他更新
有关图纸颜色的详细信息，请参阅图纸中的颜色。
打印旧图纸中的特殊颜色阴影
在 Tekla Structures 2024 中，当您使用黑白或Tekla 灰度打印颜色模式打印在 2024 之前的 Tekla Structures 版本中创建的图纸时，在旧图纸的阴影中使用的特殊颜色会打印为黑色，隐藏所有重叠线和标记。在以前的 Tekla Structures 版本中，可以使用高级选项 XS_HATCH_SPECIAL_COLOR_R、XS_HATCH_SPECIAL_COLOR_G 和 XS_HATCH_SPECIAL_COLOR_B 为阴影定义特殊颜色。此问题现已修正，特殊颜色在所有打印颜色模式下均可正确显示。
Tekla Structures 2024 SP1 中已经引入了此项改进。
图纸调色板 - 不可见和无的新位置
不可见和
无颜色选项现在位于调色板中标准颜色列表的末尾。以前，它们位于开始处。不可见和无可能会或不会显示在调色板中，具体取决于您打开调色板的位置。以前，其他颜色的位置可能会发生更改。现在，颜色的位置不再发生更改，颜色选择变得更加高效。
Tekla Structures 2024 SP1 中已经引入了此项改进。
用于创建新调色板文件的新按钮

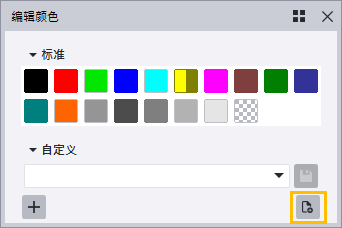

调色板有一个新按钮
创建新的调色板文件，用于创建新的空调色板。新建按钮位于调色板对话框的底部，在颜色编辑模式下处于活动状态。
- 创建新的调色板文件按钮用于从颜色列表中删除所有自定义颜色并清除调色板文件名，以便您可以从头开始创建新的调色板。
- 为了防止意外清空颜色列表，当调色板对话框中有未保存的更改时，该按钮处于非活动状态。
Tekla Structures 2024 SP2 中已经引入了此项改进。
调色板状态现已共享
调色板的状态即调色板视图模式（轴线或列表）以及标准和自定义颜色类别的折叠或展开状态，现已在所有可打开调色板的位置之间共享，编辑颜色和选择模式时也可以使用这些共享状态。调色板的状态也在 Tekla Structures 会话之间进行了共享，当您重新启动 Tekla Structures 时，系统会自动显示调色板所处的状态。
Tekla Structures 2024 SP2 中已经引入了此项改进。
模式线条新增自定义 RGB 颜色

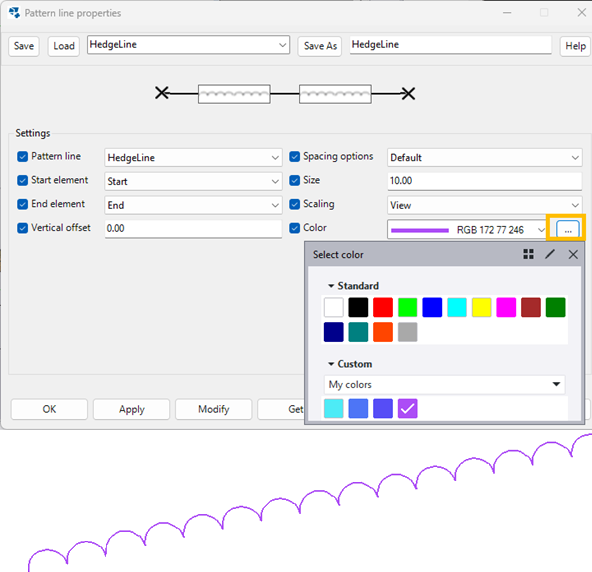

现在，您还可以使用模式线条命令将自定义 RGB 颜色应用于您在图纸中添加的模式线条。模式线条是一种特殊而复杂的线条，您可以轻松制作并应用于图纸。要在添加模式线条时使用自定义颜色，请在模式线条属性中单击浏览按钮
，然后从自定义调色板中选择一种颜色。
当您使用模式线条命令在图纸中添加模式线条时，可以选择自定义颜色，但在模式线条编辑器中创建模式线条时则不能选择。
Tekla Structures 2024 SP3 中已经引入了此项改进。
有关模式线条的详细信息，请参阅在图纸中创建和添加模式线条。
调整 PDF 中的线端形状
在 PDF 图纸中，线条中的角并不总是符合图纸标准。
现在，您可以使用新的高级选项 XS_DRAWINGS_LINE_CAP_STYLE 通过定义线帽样式来调整 PDF 打印输出中线端的形状。请输入以下值之一：
0 = 线条在角处中断。这是默认值，也是打印线条端点的旧方法。
1 = 圆角（推荐）
2 = 矩形角
XS_DRAWINGS_LINE_CAP_STYLE 位于 打印 对话框的 高级选项 类别中。

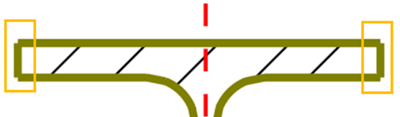

值 0：

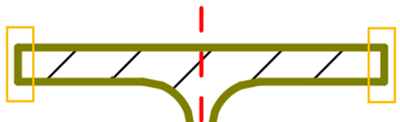

值 1：
值 2：
Tekla Structures 2024 SP4 中已经引入了此项改进。
