模板中的钢筋
有时，您需要对钢筋弯曲类型进行本地化或需要创建钢筋弯曲计划模板。
注：
如果要自定义硬编码的弯曲形状或定义新的弯曲形状，请使用钢筋形状管理器。请参见在钢筋形状管理器中定义钢筋弯曲形状。
钢筋模板
您可以通过在模板字段中包含钢筋特定的属性（例如 DIM_A、ANG_S、SHAPE 和 SHAPE_INTERNAL），在图纸和报告中显示钢筋的尺寸、弯曲角度和弯曲类型。有关创建模板的更多信息，请参见模板编辑器用户指南。
映射尺寸
使用 ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\system 文件夹中的 rebar_schedule_config.inp 文件可以映射
- 具有特定模板属性的 Tekla Structures 内部钢筋尺寸和角度
- 具有特定弯曲类型的 Tekla Structures 内部钢筋弯曲类型
这些映射默认情况下是特定于环境的。您可以修改这些映射以适合您的公司或工程需要。
您可以使用等式、函数和 if 语句计算您需要显示的尺寸和角度。
可以使用任何标准文本编辑器（例如 Microsoft 记事本）编辑 rebar_schedule_config.inp 文件。
示例
以下 rebar_schedule_config.inp 文件示例将内部弯曲类型 5_1 映射到弯曲类型标识符 E，将肢尺寸和弯曲角度映射到特定模板属性.
| rebar_schedule_config.inp | |
|---|---|
|
|
|

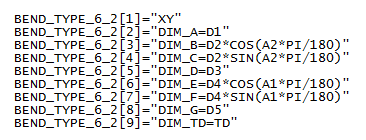

使用此映射，内部弯曲类型 6_2 变为 XY，模板属性 DIM_B 和 DIM_C 将显示第二个肢 D2 的水平和垂直尺寸，DIM_E 和 DIM_F 显示第四个肢 D4 的水平和垂直尺寸。
| rebar_schedule_config.inp | |
|---|---|
|
|
|
如果尺寸 D1 和 D3 是相同的，以下示例会将内部弯曲类型 4 映射到弯曲类型标识符 A。否则，它将 4 映射到 B。
| rebar_schedule_config.inp | |
|---|---|
|
|
|
如果 Tekla Structures 不识别钢筋弯曲形状，则会对它使用内部弯曲类型 UNKNOWN。在 rebar_schedule_config.inp 文件中，您还可以定义未知弯曲类型在图纸和报告中的显示方式。例如，您可能只想使用弯曲类型标识符 ???，并列出所有肢尺寸和弯曲角度。
| rebar_schedule_config.inp | |
|---|---|
|
|
|
