您可以在混凝土零件或浇筑对象中创建包含长轴钢筋的钢筋设置。

1. 根据要配筋的混凝土对象，选择使用零件视图或浇筑视图。
2. 在钢筋选项卡上，单击纵向钢筋。
3. 将鼠标指针移动到混凝土零件或浇筑对象的边缘。

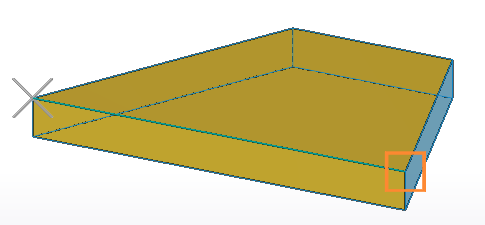

   Tekla Structures 高亮显示您可以选择的横截面。



4. 选择要配筋的横截面。



5. 如果需要，请修改钢筋的横截面尺寸或形状。

   为此，请单击上下文工具栏上的 ，然后拖动横截面控柄。

6. 在所选的横截面中，选择要配筋的面。

   默认情况下，仅选择一个面。要选择多个面，请按住 Shift 或 Ctrl 键选择。

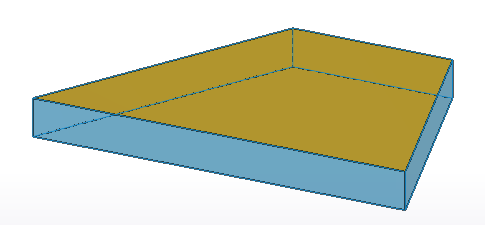

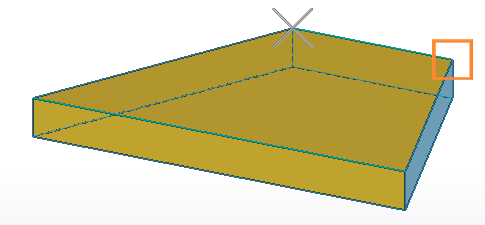

   Tekla Structures 以黄色高亮显示中的面。

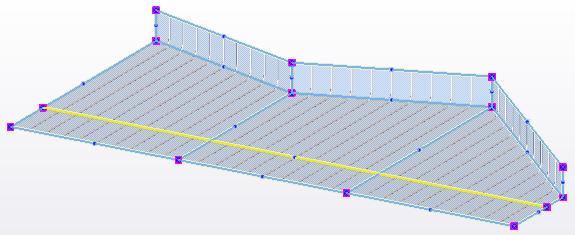

7. 要扩展或减短单个面，请单击上下文工具栏上的 。然后拖动黄色和红紫色的端头控柄。
8. 要完成此操作，请单击鼠标中键或单击上下文工具栏上的 创建钢筋设置。

您可以在混凝土零件或浇筑对象中创建包含横穿钢筋的钢筋设置。

1. 根据要配筋的混凝土对象，选择使用零件视图或浇筑视图。
2. 在钢筋选项卡上，单击横穿钢筋。

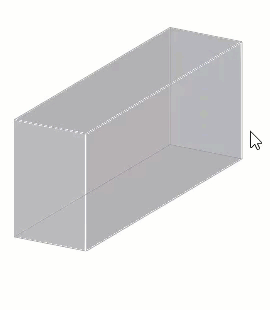

3. 将鼠标指针移动到混凝土零件或浇筑对象的边缘。

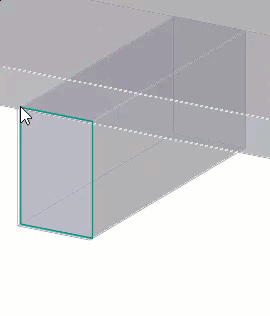

   Tekla Structures 高亮显示您可以选择的横截面。

4. 选择要配筋的横截面。



5. 如果需要，请修改钢筋的形状。

   要更改钢筋的横截面尺寸，请单击上下文工具栏上的 ，然后拖动横截面控柄。



6. 在上下文工具栏中激活 后，在选定的横截面中选择要创建的钢筋肢。

   默认情况下，选中所有肢，而且 Tekla Structures 会为每个对象面创建一个肢。

   • 要取消选择选定的肢，请按住 Ctrl 并单击该肢。
   • 要取消选择全部肢，请单击上下文工具栏上的 。
   • 要选择多个肢，请选中第一个肢，然后按住 Ctrl 或 Shift 键选择其余的肢。
   • 要选择全部肢，请单击上下文工具栏上的 。

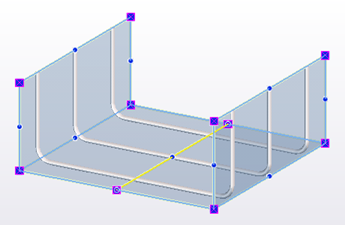

   Tekla Structures 以黄色高亮显示选定的肢，并创建肢的连续钢筋形状。



7. 如果您要旋转钢筋形状，例如将箍筋弯钩移动到另一拐角，请按 Tab 键逆时针旋转，或按 Shift+Tab 顺时针旋转。
8. 如果需要延长或缩短单个钢筋肢，请单击上下文工具栏上的 ，然后拖动钢筋端头控柄。

   如此，您还可以创建重叠的钢筋形状，或将钢筋端头扩展到混凝土对象外部。

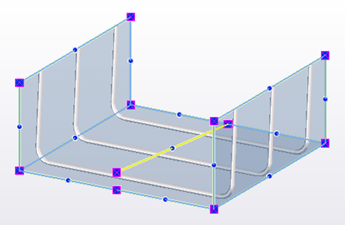

9. 如果要修改钢筋的分布长度，请调整钢筋设置参考线的长度。

   单击上下文工具栏上的 ，然后拖动参考线末端控柄 。

10. 要完成此操作，请单击鼠标中键或单击上下文工具栏上的 创建钢筋设置。

您可根据混凝土零件或浇筑对象的面创建钢筋设置。

1. 根据要配筋的混凝土对象，选择使用零件视图或浇筑视图。
2. 在钢筋选项卡上，单击按面。
3. 使用上下文工具栏上的以下选项，定义要配筋混凝土对象的面和区域，以及钢筋方向：

   单击此按钮	执行此操作
   	在混凝土对象的近面上创建钢筋。
   	在混凝土对象的远面上创建钢筋。
   	创建平行于最长对象面边缘的钢筋。 使用 选项，将创建钢筋，使其与最接近鼠标指针的边缘平行。
   	创建垂直于最长对象面边缘的钢筋。 使用 选项，将创建钢筋，使其与最接近鼠标指针的边缘垂直。
   	创建两个方向的钢筋：一组钢筋平行于最长对象面边缘，另一组钢筋则垂直于边缘。 使用选项，一组钢筋平行于最接近鼠标指针的边缘，另一组钢筋则垂直于该边缘。

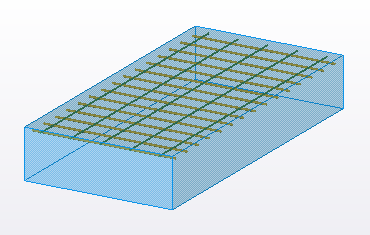

   	为整个对象面创建钢筋。
   	为对象面上的矩形区域创建钢筋。
   	为对象面上的多边形区域创建钢筋。

4. 根据选择的要配筋的区域，请执行以下操作之一：
   • 为整个对象面配筋：
     1. 将鼠标指针移动到混凝土零件或浇筑对象的面上。

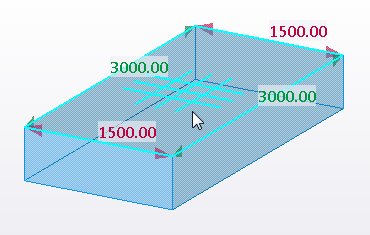

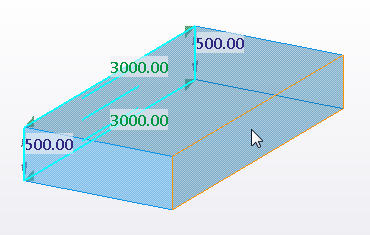

        Tekla Structures 显示对象面的尺寸和指示钢筋方向的符号。



     2. 选择对象面。

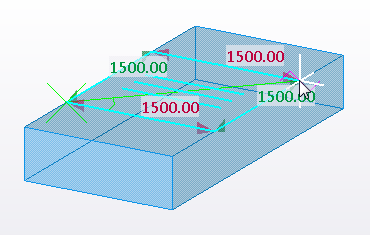

   • 要为矩形区域配筋，请选取该区域的两个相对角。



   • 要为多边形区域配筋，请选取多边形角。



     然后单击鼠标中键。

您可根据按照选取点定义的一条或两条参考线，在混凝土零件的一个或多个面上创建钢筋设置。

1. 在钢筋选项卡上，单击按参考线。
2. 选择要加强的零件面。

   Tekla Structures 以黄色高亮显示中的面。





   您可以根据需要选择任意多个面。

   如果需要取消选择选定的面，请再次单击该面。

3. 单击鼠标中键以完成面选取。
4. 选取点以定义主要参考线的位置，然后单击鼠标中键。



   = 起点， = 端点

5. 如果要创建次要参考线，请选取点以定义其位置。

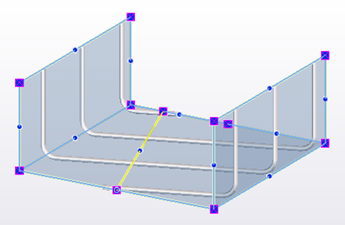

6. 单击鼠标中键创建钢筋设置和参考线。

您可以通过在模型中选取点来创建一组钢筋，以便定义钢筋形状。

1. 在钢筋选项卡上，单击 更多 > 按点输入。
2. 在上下文工具栏上，选择一个选项以定义钢筋设置类型和钢筋设置中横截面的数量。

   选项有：

   • 普通
   • 锥形
   • 锥形顶
   • 锥形弯曲的
   • 锥形 N

   如果选择锥形 N 选项，请输入横截面的数量。



3. 选取点以便在第一个横截面上定义钢筋形状。

   您可以使用不同的贴靠方法，例如正交和临时参考点。

4. 单击鼠标中键完成选取操作。
5. 根据钢筋设置的类型和横截面的数量，执行以下操作之一：

   • 对于一个 普通钢筋设置，选取钢筋设置的起始点和终点。

   • 对于其他类型的钢筋设置的第二个及后续横截面，选取点以定义钢筋形状。然后在每个横截面单击鼠标中键完成选取操作。
