板条 (S85)

板条 (S85) 使用栓接或焊接节点连接双截面型材。并且，还创建后背板。

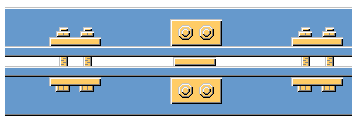

已创建的组件


情形	描述

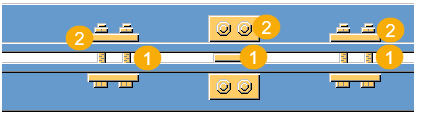

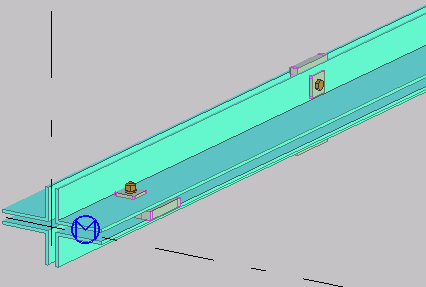

	连接到水平和垂直板条及后背板的双截面型材。


	描述
1	板条
2	后背板

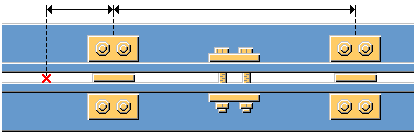

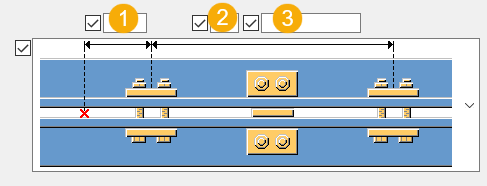

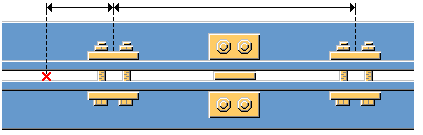

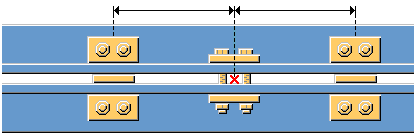

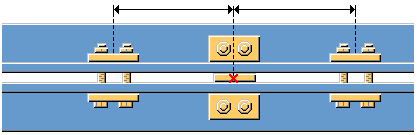

使用图片选项卡可以定义板条与输入点的距离以及板的间距和方向。

使用零件选项卡可定义板属性。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。

使用参数选项卡可以选择栓接板或焊接板。您也可以定义焊接节点的后背板尺寸。


选项	描述
	板使用螺栓连接。

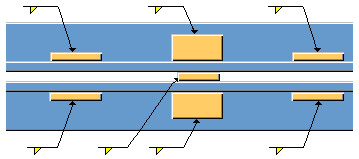

	板已焊接。定义板尺寸。


	描述	默认值

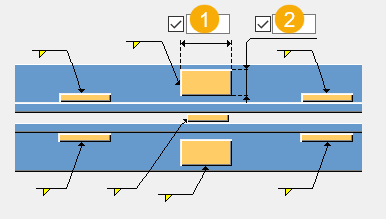

1	后背板宽度。	`3”15/16`
2	后背板长度。	`3”15/16`

使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。


	描述

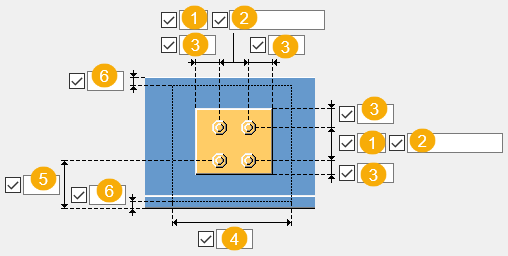

1	螺栓的数量。
2	螺栓间距。请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。
3	螺栓边距。边距指螺栓中心到零件边缘的距离。
4	板条宽度。
5	螺栓边距。边距指螺栓中心到零件边缘的距离。
6	板条边缘与零件边缘的距离。


选项	描述	默认值
螺栓尺寸	螺栓直径。	可用尺寸在螺栓构件目录中定义。
螺栓标准	组件中使用的螺栓标准。	可用标准在螺栓构件目录中定义。
容许误差	螺栓和孔之间的间隙。
垫板中的螺纹	定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。这在使用全螺纹螺栓时无影响。	`是`
工地/工厂	应安装螺栓的位置。	`工地`

您可以定义槽孔、扩大孔或内螺纹孔。


选项	描述	默认值
1	槽孔的垂直尺寸。	`0`，其结果为圆孔。
2	槽孔的水平尺寸或扩大孔的容许误差。	`0`，其结果为圆孔。
孔类型	开槽创建槽孔。扩大创建扩大孔。无孔将不创建孔。内螺纹创建内螺纹孔。
旋转槽	当孔类型为开槽时，此选项旋转槽孔。
开槽于	在其中创建槽孔的零件。选项取决于所述的组件。

选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。

如果您只想创建一个孔，请清除所有复选框。

要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。

定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
