1

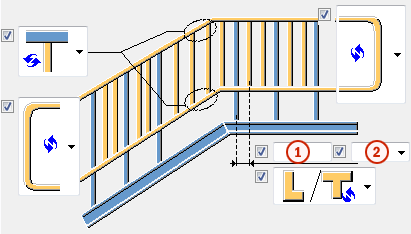

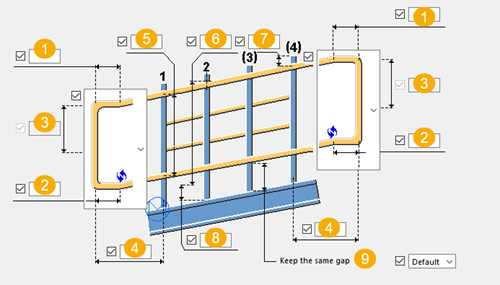

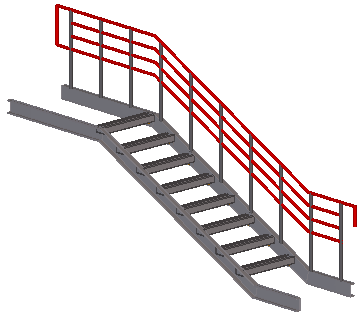

上扶手中闭合的水平长度以及在闭合中创建弯曲的位置。

当您使用闭合类型 4 并在此框中输入一个负值时，上扶手和下扶手将减短。

150 mm

2

下扶手中闭合的水平长度。

当您使用闭合类型 4 并且 1 框中的值为 0 时，在此框中输入正值可减短下扶手。

150 mm

3

闭合的垂直长度。

适用于闭合类型 2 和 3。

5 的一半值

4

从第一个或最后一个支柱的闭合的水平全长。

300 mm

5

上扶手和下扶手之间的距离。

如果在上扶手和下扶手之间等间距放置中间扶手，则在修改上扶手和下扶手之间的距离时，将调整它们之间的间距。

800 mm

6

自楼层标高起的扶手的高度。

如果您修改楼层标高，则也会修改扶手的高度。

由支柱的高度定义

7

支柱延伸出扶手的长度。

如果在参数选项卡上将上扶手到支柱接合设置为支柱零件切割，则使用此选项。

0 mm

8

自支柱底部起的楼层标高。

如果您修改楼层标高，则也会修改扶手的高度。

0 mm

1

中间扶手和支柱中心之间的垂直距离。

2

上扶手或下扶手与支柱中心之间的垂直距离。

默认值

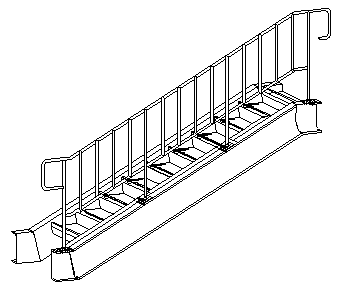

类型 1

自动默认值可更改此选项。

类型 1

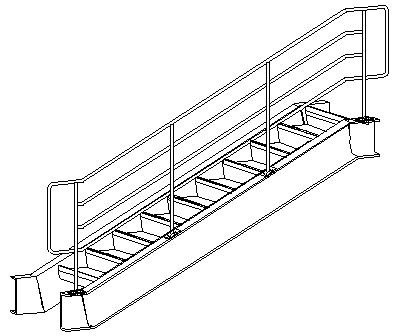

类型 2

类型 3

类型 4

顶面 连续型材

通过从型材目录中进行选择来定义连续型材。

如果连续截面长度超过 0 且上扶手零件间隙设置为是，则创建顶部连续截面。

默认名称为 RAIL。

中间 连续型材

通过从型材目录中进行选择来定义连续型材。

如果连续截面长度超过 0 且中扶手零件间隙设置为是，则创建中间连续截面。

默认名称为 RAIL。

底面 连续型材

通过从型材目录中进行选择来定义连续型材。

如果连续截面长度超过 0 且下扶手零件间隙设置为是，则创建底部连续截面。

默认名称为 RAIL。

上扶手最大长度

上扶手的最大长度。

3000 mm

中间扶手最大长度

中间扶手的最大长度。

3000 mm

下扶手最大长度

下扶手的最大长度。

3000 mm

上扶手到支柱接合

选择上扶手和支柱之间的接合类型。

使用上支柱切割容许误差和上扶手到支柱接合距离选项定义切割容许误差和接合距离。零件先切割，再接合。

默认情况下，不创建接合。

•

  不创建接合。

•

  支柱接合到扶手。

•

  支柱由水平面切割。

•

  支柱由扶手切割。

•

  扶手由支柱切割。

上扶手到支柱接合距离

上扶手中心线与支柱之间的接合距离。

上支柱切割容许误差

上扶手与支柱之间的切割容许误差。

其他扶手到支柱接合

选择中间扶手或下扶手与支柱之间的接合类型。

使用其他支柱切割容许误差和其他扶手到支柱接合距离选项定义切割容许误差和接合距离。零件先切割，再接合。

默认情况下，不创建切割。

•

  不创建切割。

•

  支柱由扶手切割。

•

  扶手由支柱切割。

•

  支柱由扶手通过长孔切割。

•

  扶手接合到支柱。

•

  按照支柱切割扶手，没有任何容许误差。

其他支柱切割容许误差

中间扶手或下扶手与支柱之间的零件切割容许误差。

上扶手切割

定义如何切割上扶手。

默认情况下，使用在最大支柱处选项。

• 在最大支柱处

  从首支柱开始（不包括闭合），沿扶手测量上扶手最大长度，并在测量距离内的末支柱处进行切割。

• 在最长处

  从扶手的第一个点开始（包括闭合），沿扶手测量上扶手最大长度，并在最大长度处进行切割。

• 每根支柱

  在每个支柱处对扶手进行切割。

• 不截断最大长度

  从首支柱开始（不包括闭合），沿扶手测量上扶手最大长度，并在最大长度处进行切割。

中间扶手切割

定义如何切割中间扶手。

默认情况下，使用在最大支柱处选项。

下扶手切割

定义如何切割下扶手。

默认情况下，使用在最大支柱处选项。

1

支柱的水平折角尺寸。

2

支柱的垂直折角尺寸。

上扶手零件间隙

中扶手零件间隙

下扶手零件间隙

选择是否在扶手零件之间创建间隙。

默认情况下，不创建间隙。

1

两个连续扶手零件之间的间隙的尺寸。

2

连续截面的长度。

创建构件

选择将扶手的哪个零件作为构件的主零件。

默认情况下，不创建构件。

•

  不创建构件。这也是默认选项。

•

  首支柱是构件的主零件。

•

  末支柱是构件的主零件。

•

  首支柱后的第一个扶手零件是构件的主零件。

  如果您已为所有扶手创建连续截面，则会创建多个构件。

上扶手截面

通过从截面目录中进行选择来定义上扶手截面。

始终创建上扶手。

下扶手截面

通过从截面目录中进行选择来定义下扶手截面。

始终创建下扶手。

起始截断

通过从截面目录中进行选择来定义起始截断。

默认情况下，起始截断截面与上扶手截面相同。

终结截断

通过从截面目录中进行选择来定义终结截断。

默认情况下，终结截断截面与上扶手截面相同。

默认值

无切割

自动默认值可更改此选项。

无切割

不在角点附近创建切割。

两侧切割

在左侧和右侧切割扶手角点。

切割的尺寸在弯曲选项卡上定义。

中间角点切割

在中间位置切割扶手角点。

斜接角点切割

扶手角点由平分线上的平面进行切割。

左侧切割

在左侧切割扶手角点。

切割的尺寸在弯曲选项卡上定义。

右侧切割

在右侧切割扶手角点。

切割的尺寸在弯曲选项卡上定义。

默认值

闭合近侧切割

自动默认值可更改此选项。

闭合近侧切割

扶手穿过首支柱或末支柱并在其表面切割。

在支柱的近侧表面切割闭合，不与之相交。

中间支柱切割

扶手穿过首支柱或末支柱并在其中心线切割。

闭合在支柱的中心线切割，与之相交。

闭合远侧切割

在支柱的表面切割扶手，不与之相交。

在支柱的其他远侧表面切割闭合，与之相交。

默认值

不创建切割。

自动默认值可更改此选项。

不创建切割。

两侧切割

在左侧和右侧切割扶手弯曲。

切割的尺寸在弯曲选项卡上定义。

中间角点切割

在中间位置切割扶手弯曲。

斜接角点切割

扶手弯曲由平分线上的平面进行切割。

默认值

类型 1

自动默认值可更改此选项。

类型 1

类型 2

类型 3

类型 4

类型 5

类型 6

类型 7

类型 8

1

2

3

4

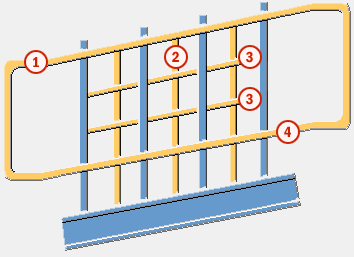

通过从截面目录中进行选择来定义中间扶手截面。

默认情况下，中间扶手截面的尺寸与上扶手截面的尺寸相同。

默认名称为 MIDDLE RAIL。

中间扶手截面

用于中间扶手的扶手数量和扶手截面。

例如，3*2 使用截面 2 中定义的截面创建三个水平中间扶手。

例如，2*2 1 使用截面 2 中定义的截面创建两个水平中间扶手，并使用截面 1 中定义的截面创建一个或多个扶手（取决于需要的扶手数）。

例如，3 使用截面 3 中定义的截面创建水平中间扶手。扶手数由为水平或竖中间扶手设置的数值进行定义。

默认情况下，只使用截面 1 中的截面创建扶手。

默认值

创建水平中间扶手。

自动默认值可更改此选项。

创建水平中间扶手。

创建在竖扶手选项卡上定义的竖中间扶手（标杆）。

创建面板。

默认值

无切割

自动默认值可更改此选项。

无切割

不创建切割。

两侧切割

在左侧和右侧切割扶手弯曲。

切割的尺寸在弯曲选项卡上定义。

中间角点切割

在中间位置切割扶手弯曲。

斜接角点切割

扶手弯曲由平分线上的平面进行切割。

默认值

无延伸

自动默认值可更改此选项。

无延伸

中间扶手末端位于内部支柱表面，不与支柱相交。

穿过支柱

中间扶手末端位于外部支柱表面，与支柱相交。

水平延伸

中间扶手会按水平值在闭合内部延伸。如果扶手倾斜，延伸会根据闭合尺寸弯曲。

在框 3 中输入一个负值可以缩短扶手。

水平和倾斜延伸

中间扶手由两个水平尺寸延伸。3 为水平扶手长度，4 为倾斜扶手长度。

1

水平中间扶手的数量。

2

水平中间扶手之间的间距。

3

闭合内中间扶手水平延伸的长度。

输入一个负值可以缩短扶手。

水平中间扶手延伸设置为水平延伸时，使用此框。

4

中间扶手水平和倾斜延伸的长度。

中间扶手由两个水平尺寸延伸。3 为水平扶手长度，4 为倾斜扶手长度。

水平中间扶手延伸设置为水平和倾斜延伸时，使用此框。

默认值

在闭合内不创建标杆。

自动默认值可更改此选项。

在闭合内不创建标杆。

当您使用闭合类型 1 或 4 时，在闭合内部创建标杆。

默认值

无

自动默认值可更改此选项。

无

从上扶手中心到下扶手中心创建标杆。

接合

标杆在沿着水平扶手斜面的一个平面上的创建点接合。

零件切割

水平扶手截面在两侧切割标杆。

节点

使用系统节点将标杆连接到上下扶手。

1

两个连续支柱之间的标杆间距。

2

间距类型。

默认情况下，使用相等间距选项。

• 精确

  两个连续标杆之间的间距恰好等于间距值 1。在两个连续支柱之间会尽可能定位多个标杆。在支柱之间居中定位标杆，使首支柱和第一个标杆，第二个支柱和最后一个标杆之间的间距相等。

• 相等

  间距值 1 定义最大间距。标杆在支柱之间等间隔放置。

1

标杆的水平折角尺寸。

2

标杆的垂直折角尺寸。

默认值

类型 1

类型 2

类型 3

类型 4

类型 5

类型 6

类型 7

类型 8

竖扶手上节点

通过从组件目录中进行选择，定义将选取点连接到上扶手的组件的编号。

您无法使用自定义组件。

此外，为该组件选择属性文件。

竖扶手下节点

通过从组件目录中进行选择，定义将选取点连接到下扶手的节点的编号。

您无法使用自定义组件。

此外，为该组件选择属性文件。

零件名称/节点号

通过从组件目录中进行选择，定义创建面板时所使用的自定义组件的编号。

属性文件

为自定义组件选择一个属性文件。

接合方向

定义接合方向。

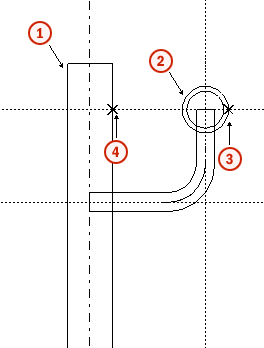

1

首支柱，是细部的主零件。

2

首支柱顶部的点，是细部的第一个输入点。

3

首支柱底部的点，是细部的第二个输入点。

1

首支柱，是接合的主零件。

2

第二个支柱，是接合的次零件。

3

首支柱顶部的点，是接合的第一个输入点。

4

首支柱底部的点，是接合的第二个输入点。

左侧闭合面板

使用自定义细部可创建面板。

该面板仅连接到一个支柱。

第一个面板

使用自定义接合可创建面板。

该面板可与其余面板尺寸不同。

最后一个面板

使用自定义接合可创建面板。

该面板可与其余面板尺寸不同。

右侧闭合面板

使用自定义细部可创建面板。

该面板仅连接到一个支柱。

普通水平面板

使用自定义接合可创建面板。

普通倾斜面板

使用自定义接合可创建面板。

水平面板，倾斜连接点（底部）

使用自定义接合可创建面板。

水平面板，倾斜连接点（顶部）

使用自定义接合可创建面板。

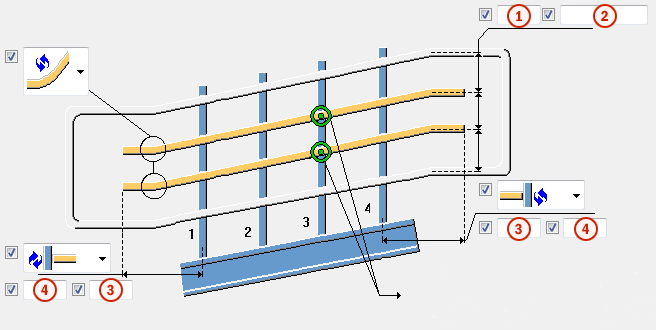

弯曲

通过从截面目录中进行选择来定义弯曲扶手截面。

只有当您在扶手选项卡上将闭合弯曲切割设置为两侧切割、左侧切割或右侧切割时才创建。

90度

通过从截面目录中进行选择来定义扶手截面。

只有当您在扶手或中间扶手选项卡上将弯曲的切割位置设置为两侧切割时才创建。

1

扶手零件的弯曲半径。

50 mm

2

弯曲右侧的扶手的切割距离。

您可以为扶手两端分别定义此距离。

75 mm

3

弯曲左侧的扶手的切割距离。

您可以为扶手两端分别定义此距离。

75 mm
