螺栓标准

选择螺栓标准：

• 6914

• 7968

• 7990

• ASS 1

• ASS 2

• UNDEFINED_BOLT

6914

舍入类型

选择舍入类型：

• 无

  舍入值为钢筋直径 + 孔容许误差。

• 舍入

  舍入值是可被舍入精度值整除的最接近的整数。

• 向上舍入

  舍入值是可被舍入精度值整除的下一个整数。

• 向下舍入

  舍入值是可被舍入精度值整除的上一个整数。

• 表格取整

  定义钢筋直径、孔直径和槽孔延伸长度。

无默认值

尺寸示例：

• 钢筋直径 = 21.6 mm

• 孔容许误差 = 3 mm

• 舍入精度 = 2 mm

• 无，舍入 = 24.6 mm

• 舍入，舍入 = 24 mm

• 向上舍入，舍入 = 26 mm

• 自舍入，舍入 = 24 mm

孔容许误差

定义孔容许误差。

选择表格取整作为舍入类型时，将无法定义孔容许误差。

0 mm

舍入精度

定义舍入精度。

选择表格取整作为舍入类型时，将无法定义舍入精度。

1 mm

尺寸表格

定义钢筋直径、孔直径和槽孔延伸长度。

要在表格中定义尺寸，请选择表格取整选项作为舍入类型。

钢筋孔使用现有的螺栓尺寸并调整孔容许误差值，直到达到所需的孔直径。

使用 + 或 - 按钮在表中添加行或从中删除行。

孔类型

选择孔类型：

• 螺栓孔

• 零件切割

• 螺栓孔 + 零件切割

螺栓孔

默认值

孔不偏移。

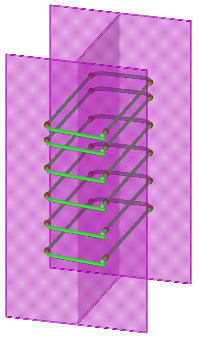

孔向上偏移以直接支撑钢筋，使其保持在正确的垂直位置上。

如果孔为圆形，则可以偏移。

5 mm
