矩形到圆 (17)
矩形到圆 (17) 在矩形截面和圆形或椭圆形截面之间创建渐变件。该渐变件由多个三角形板组成。
已创建的组件
-
渐变件
适用于
|
情形 |
描述 |
|---|---|
|
|
渐变件在矩形截面和圆形截面之间。 |
|
|
选择顺序
-
选择主零件（矩形截面）。
-
选择次零件（圆形或椭圆形截面）。
-
单击鼠标中键创建渐变件。

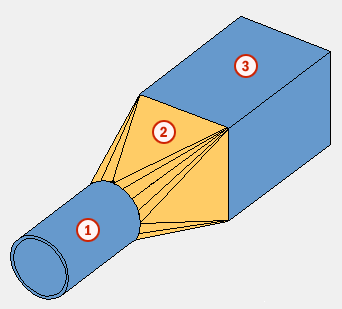

部件检索表
|
零件 |
|
|---|---|
|
1 |
圆形截面 |
|
2 |
渐变件 |
|
3 |
矩形截面 |
图片选项卡
使用图片选项卡可以定义组成渐变件的零件数量，以及矩形截面和圆形截面末端的偏移。
|
选项 |
描述 |
|---|---|
|
|
定义矩形截面和圆形截面末端的偏移。 选项包括：
|
切割数量
定义组成渐变件的零件数量。
默认情况下，渐变件中有一个切割。
|
选项 |
描述 |
|---|---|
|
|
默认值 一次切割 自动默认值可更改此选项。 |
|
|
无切割 |
|
|
一次切割 |
|
|
两次切割 |
|
|
四次切割 |
手动创建渐变件
您可以通过在渐变件的每一端选取三个点来创建不带现有截面的渐变件。选取的点定义渐变件的尺寸。您可以在参数选项卡上定义手动创建的渐变件的形状。
|
选项 |
描述 |
|---|---|
|
|
点的选取顺序：
|
|
|
零件选项卡
使用零件选项卡可以定义渐变件中三角形板的厚度和渐变件的位置。
三角形
|
选项 |
描述 |
|---|---|
|
三角形 |
三角形板的厚度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
等级 |
零件等级编号。 |
|
|
评注 |
添加有关零件的评注。 |
深度位置
选择板段的位置。默认值为中间。
参数选项卡
使用参数选项卡可以定义渐变件末端的形状，增加或减少三角形板的数量以及定义是否焊接三角形板。
第二段
定义渐变件中三角形板的数量。
创建的三角形板越多，渐变件的形状越准确。
|
3 x 4 板 |
|
|---|---|
|
6 x 4 板 |
|
第一个/第二个形状
如果您已经按照图片选项卡上显示的顺序通过选取点手动创建了渐变件，则定义渐变件末端的形状。
默认情况下，渐变件末端的形状是圆形。
|
第一个形状 |
第二个形状 |
描述 |
|---|---|---|
|
|
|
默认值 圆 自动默认值可更改此选项。 |
|
|
|
圆 |
|
|
|
椭圆 只有主零件或次零件具有矩形截面时，此选项才起作用。 |
|
|
|
矩形 |
焊接板
定义是否焊接三角形板。
如果您以后需要在构件图中显示展开的三角形板构件，请选择焊接选项。
|
选项 |
描述 |
|---|---|
|
|
板未焊接。 |
|
|
板已焊接。 |
焊缝
