在正交方向上捕捉

您可以使用正交工具捕捉到模型和图纸中的正交点。如果您创建需要选取多个点的对象，则可以相对于先前选取的两点在正交方向上捕捉。

注：

正交工具在捕捉点中具有最低优先级。

即使您已经激活了正交工具，但 Tekla Structures 检测到除正交点之外的任何其他可能的捕捉点，Tekla Structures 会使用找到的捕捉点而不是正交捕捉点。如果找不到其他可能的捕捉点，Tekla Structures 会使用正交捕捉点。

激活正交工具

在您可以捕捉到正交方向之前，请确保正交工具已激活。Tekla Structures 主窗口底部状态栏中的字母 O 指示正交已激活。

如果正交未激活

使用正交工具捕捉到平面上最近的正交点（0、45、90、135、180 度等）。鼠标指针会自动捕捉到给定方向上距离相等的位置。例如，如果需要以一致的方式在图纸中的精确位置放置标记，此功能会很有用。

当您创建需要选取两个以上点的对象时（例如在创建折梁或压型板时），可以相对于先前选取的两点在正交方向上捕捉。举例来说，如果需要创建位于视图平面上却不沿 x 和 y 轴的矩形板，则此功能会很有用。

确保已激活正交工具。
- 在文件菜单中，单击设置并选中正交复选框。
- 或者，您可以按 O。
运行一个要求您选取多个点的命令。

例如，开始创建折梁或矩形板。
选取前两个点。

Tekla Structures 将显示角度符号以表明捕捉方向。
在模型中移动鼠标指针以查看角度符号。

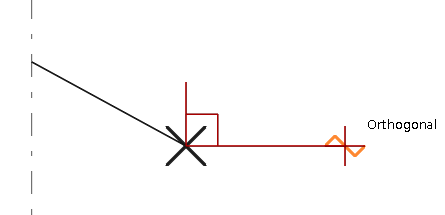

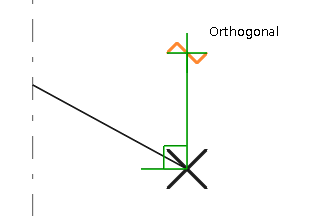

当捕捉与工作平面轴正交时，角度符号的颜色遵循工作平面轴的颜色：x 轴为红色，y 轴为绿色，z 轴为蓝色。

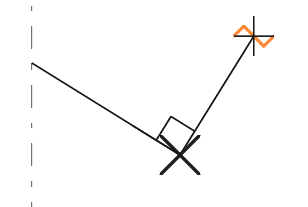

当捕捉与先前的点正交时，角度符号的颜色为黑色。
选取其余的点。

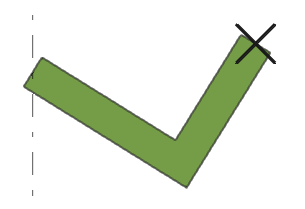

Tekla Structures 将创建对象。例如:

使用捕捉设置对话框中的设置来设置正交的角度间隔。使用角度间隔或者自定义角度选项。

默认角度间隔值为 90 度。
