自定义原始型材目录

原始型材目录包含有关型材、其规则和类型以及型材的分析和设计属性的信息。截面显示在根据规则分组的分层树中。

默认情况下，截面目录包含特定于环境的标准截面和通用带参数的截面。您可以添加、修改、输入、输出和删除截面。

您可以定义自己的用户定义截面，它可以是固定截面或带参数的截面。使用截面目录可从头或通过复制现有截面来创建新的固定截面。使用草图编辑器或 .clb 文件可创建新的带参数的截面。

Tekla Structures 在 profdb.bin 文件中存储截面目录信息。

重新启用原先的型材目录

如果要在启用了更新的新型材目录的环境中继续使用原先的型材目录，必须重新启用原先的型材目录。

要使用原先的型材目录，请在其中一个文件中添加 set XS_USE_OLD_PROFILE_CATALOG=true：

将 env_global_default.ini 文件保存到 Environments\common 文件夹中
特定环境文件夹中的 env_<EnvironmentName>_environment.ini 文件。

提示：若要使用原先的型材目录而不启用它，您可以从快速启动中打开它。

型材目录中的重要按钮

使用截面时，请注意修改截面目录对话框中以下按钮的用法：


按钮	描述
	在单击确认之前，将一个经过编辑的截面的更改保存到客户的内存中。
	将更改保存在模型文件夹中。单击确认关闭该对话框，然后在保存确认对话框中单击确认，Tekla Structures 会将修改的目录保存到硬盘。
	关闭修改截面目录对话框而不保存更改。请注意，即使单击了更新，也会丢失对目录进行的所有更改，因为这些更改尚未保存到硬盘。对目录进行的更改仅在一次会话中可见，因为目录在使用计算机的内存。在下次启动 Tekla Structures 时，会从硬盘恢复以前的数据。

Tekla Structures 在 profdb.bin 文件中存储固定截面的信息。当您第一次打开一个模型时，Tekla Structures 将从硬盘读取数据，并将这些数据存储在计算机的内存中。

当选择截面时，Tekla Structures 会从计算机内存中读取数据，并将数据显示在修改截面目录对话框中。这种方法比从硬盘读取数据更快。

截面如何组合在一起

在截面目录中，截面以分级树形式显示，并根据规则进行分组，例如截面类型（如 I 截面）和截面子类型（如 HEA）。要更改截面树中截面的分组方式，您需要修改规则。

规则的创建顺序不重要，重要的是规则在截面树中的位置。

Tekla Structures 会在截面树中从上到下读取规则。截面处于它们满足规则中定义的条件的最高组中。例如，收集全部截面的规则会覆盖截面树中位于其下方的所有规则。

向截面目录添加规则

在文件菜单上，单击目录 > 型材目录以打开修改型材目录对话框。
右键单击任何现有规则并选择添加规则。

提示：
可以在现有规则下添加用于创建子组的下一级规则。使用添加下一级规则命令可添加下一级规则。

这将显示截面管理器规则对话框。
定义规则属性。
1. 在规则名框中输入规则名。
2. 选择将该规则应用于的截面类型。
3. 输入将定义新规则的名称过滤字符串。

  默认情况下会输入通配符 (*)，表示“所有项”。

  例如，要将名称以 A 开头的所有目录项分为一组，请在名称过滤字符串框中输入 A*；或者，要将名称包含 100 的所有目录项分为一组，请输入 *100*。Tekla Structures 会将满足新规则下的条件的目录项分为一组。
单击确认关闭截面管理器规则对话框。
单击确认以关闭修改截面目录对话框。
单击保存确认对话框中的确认以保存更改。

修改截面目录中的规则

截面树中的截面按字母顺序列出，规则按您指定的顺序列出。要更改规则的显示顺序，请使用上移和下移命令。

提示：

要删除规则，请右键单击一个现有规则，然后选择删除规则。

在文件菜单上，单击目录 > 型材目录以打开修改型材目录对话框。
右键单击任何现有规则并选择编辑规则。

这将显示截面管理器规则对话框。
修改规则属性。
单击确认关闭截面管理器规则对话框。
单击确认以关闭修改截面目录对话框。
单击保存确认对话框中的确认以保存更改。

另请参见

通配符

向截面添加用户属性

您可以将您自己的属性添加到截面中。例如，您可以指定油漆层厚度，定义混凝土的最大颗粒尺寸，按材料挑选出不同的截面类型，或创建用于在英制截面和公制截面之间转换的截面别名。

在文件菜单上，单击目录 > 型材目录以打开修改型材目录对话框。
在用户属性选项卡上，单击定义。

此时会显示修改型材属性对话框。
单击添加以添加新行。
要定义用户属性，请单击行中的每个项目。
1. 在截面类型列表中，选择要对其应用该用户属性的截面类型。
2. 在数量类型列表中，选择该用户属性包含的信息类型，例如重量、面积、比率或字符串。
3. 在次序列表中，定义用户属性在对话框中的显示顺序。按从大到小的顺序显示值。
4. 在属性名称列表中，定义属性的名称。

  该名称保存在目录中，并可以供报告和模板使用。在模板中使用属性名称时，PROFILE.PROPERTY_NAME 指示属性名称出现的位置。例如 PAINT_LAYER_THICKNESS。
5. 在符号列中，定义可对该属性使用的缩写，例如 Ix 或 ct。
6. 在标签列中，定义属性的标签。
单击更新。
单击确认以关闭修改型材属性对话框。

示例：将用户属性添加到截面并在规则中使用该属性

您可以将您自己的属性及其值添加到截面中。然后可以使用这些用户属性，例如用于截面过滤。

此示例说明如何为 I 截面的规则添加用户属性。

在文件菜单上，单击目录 > 型材目录以打开修改型材目录对话框。
在用户属性选项卡上，单击定义。

此时会显示修改型材属性对话框。

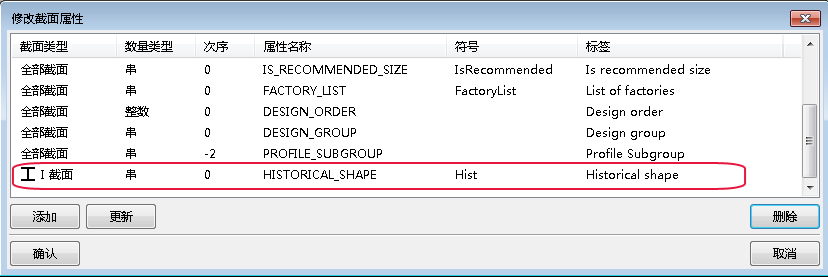

单击添加添加新行，然后选中该行并修改属性，如下所示：
- 将截面类型设置为 I 截面。
- 将数量类型设置为字符串。
- 将属性名称设置为 HISTORICAL_PROFILE。
- 将符号设置为 Hist。
- 将标签设置为 Historical profile。
单击更新，然后单击确认。
在截面树中，选择 I 截面，然后选择 HEA。
右键单击并选择添加下一级规则。

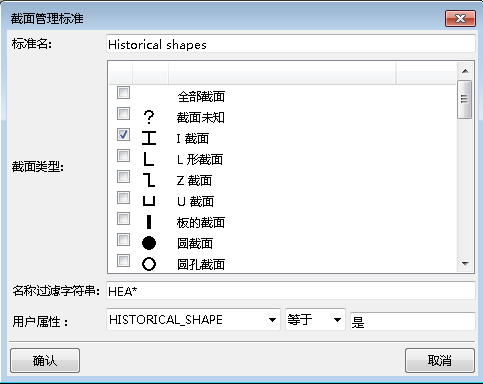

在截面管理器规则对话框中，按以下方法设置规则属性：
- 将规则名设置为 Historical profiles。
- 在截面类型中，清除全部截面复选框并选中 I 截面复选框。
- 在名称过滤字符串框中输入 HEA*。
- 将用户属性设置为 HISTORICAL_PROFILE 和等于，并在另两个框旁边的框中输入 Yes。
单击确认。

截面树中将显示 Historical profiles。
在截面树中选择所需的历史截面，例如 HEA120。
在用户属性选项卡上，将 Historical profile 的值字段更改为 Yes。
单击更新。
单击确认以关闭修改截面目录对话框。
单击保存确认对话框中的确认以保存更改。

下次您打开截面目录时，这些截面将显示在截面树中的 Historical profiles 的下方。

将截面类型与某种材料关联

您可以定义哪些截面可用于钢部件和/或混凝土部件。当您更改零件的材料时，关联的截面类型会影响选择截面对话框中显示的截面类型。

在文件菜单上，单击目录 > 型材目录以打开修改型材目录对话框。
选择截面类型，例如 L 形截面。

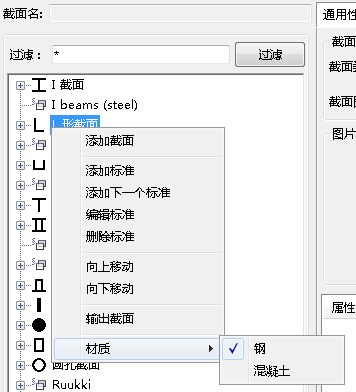

要使截面与钢关联，请右键单击并选择材料 > 钢。

钢旁边的复选标记表示截面可用于钢结构零件。
要使所选截面也可用于混凝土零件，请右键单击并选择材料 > 混凝土。

如果需要，可以通过再次单击材质来删除复选标记。
单击确认以关闭修改截面目录对话框。
单击保存确认对话框中的确认以保存更改。

另请参见

选择和更改零件的截面或材料

从截面目录中删除一个截面

在文件菜单上，单击目录 > 型材目录以打开修改型材目录对话框。
选择要删除的截面。
右键单击并选择删除截面。
单击确认以关闭修改截面目录对话框。
单击保存确认对话框中的确认以保存更改。

Tekla Structures 在模型视图中继续显示使用删除的截面的零件，直到您修改零件或重新打开模型为止。然后，其截面在截面目录中不再可用的零件将显示为没有截面的杆件。

如果删除的截面使用了自定义的横截面定义，请单独删除它以从模型中删除横截面。
