通过作图创建参数化截面

可以通过作图创建参数化用户定义的截面。每次在模型中使用参数化截面时，可以更改其尺寸。

要通过作图创建参数化截面，请按照此处显示的顺序执行以下任务：

关于草图编辑器

使用横截面截面编辑器创建和修改勾画横截面草图。

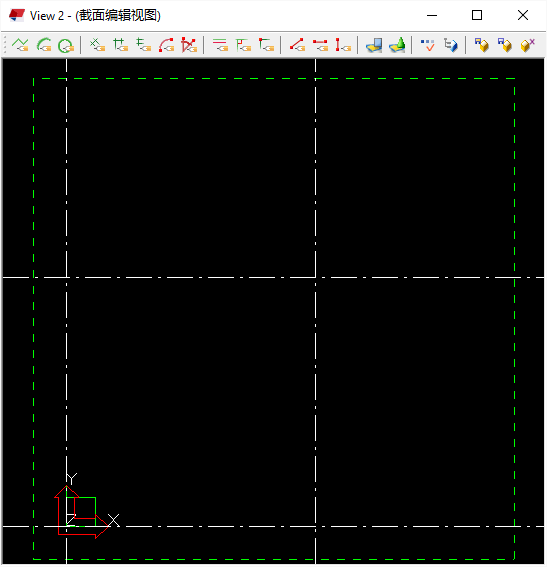

第一次打开草图编辑器时，视图是空白的。您在草图编辑器中可以看到哪些轴线坐标和标签取决于实际 Tekla Structures 模型的轴线属性。

当您打开草图编辑器时， Tekla Structures 也会打开图形浏览器和变量对话框。

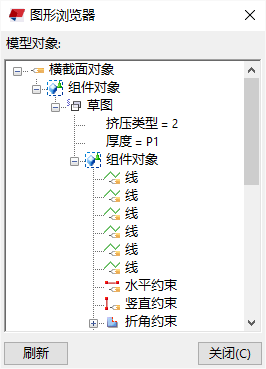

图形浏览器以分层的树状结构显示勾画横截面草图中的对象（线、弧、圆、约束、尺寸和倒角）。

当您打开草图编辑器时，图形浏览器会自动打开。

当您单击草图编辑器中的对象时，Tekla Structures 会在图形浏览器中突出显示该对象。

图形浏览器显示有关每张勾画横截面草图的以下信息：

变量可定义固定的属性，也可以包含公式，以便 Tekla Structures 在您每次使用模型中的截面时都可计算该属性的值。

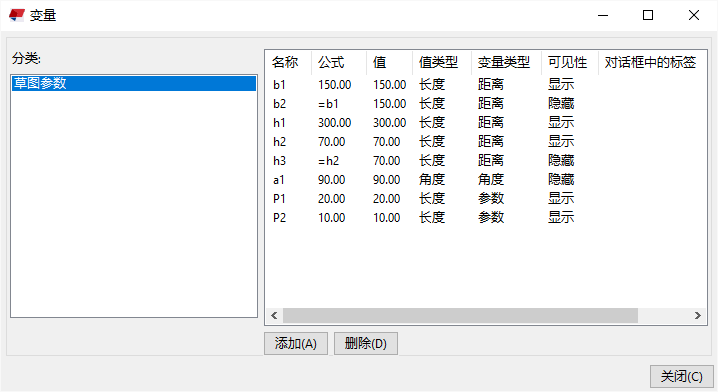

使用变量对话框可以定义勾画横截面草图的属性。打开草图编辑器时会自动打开变量对话框。

注：

变量对话框的功能与自定义组件编辑器中相应的对话框相同。有关如何使用变量的更多信息，请参见向自定义组件添加变量。
