您可以在模型中测量水平、垂直及用户定义的距离。所有测量值都是临时值，在您更新或重画窗口前，它们会显示在模型视图窗口中。

1. 按 Ctrl+P 切换到平面视图。
2. 在编辑选项卡上，单击测量，然后选择以下命令之一：

   • 距离

     此命令测量任意两点间的距离。使用此命令可以测量斜距或准距。默认情况下，结果包含距离和坐标。

   • 水平距离

     此命令测量视图平面 x 轴方向两点之间的距离。

   • 垂直距离

     此命令测量视图平面 y 轴方向两点之间的距离。

3. 选取起始点。
4. 选取终点。
5. 要指示测量值应出现在尺寸线的哪一侧，请选取一点。

   测量值显示在模型中。无法在模型中移动测量值。

6. 要删除测量值，请右键单击视图并选择更新窗口，以刷新视图窗口。

您可以在模型中测量角度。所有测量值都是临时值，在您更新或重画窗口前，它们会显示在模型视图窗口中。

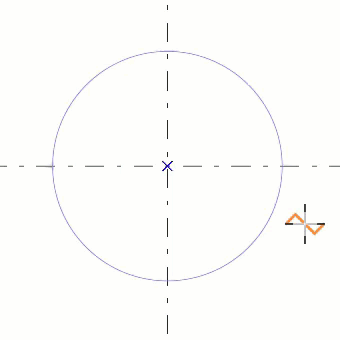

1. 在编辑选项卡上，单击 测量 > 角度。
2. 选取中心点。
3. 选取起始点。
4. 选取终点。

   测量值显示在模型中。无法在模型中移动测量值。

5. 要删除测量值，请右键单击视图并选择更新窗口，以刷新视图窗口。

您可以在模型中测量弧的半径和长度。所有测量值都是临时值，在您更新或重画窗口前，它们会显示在模型视图窗口中。

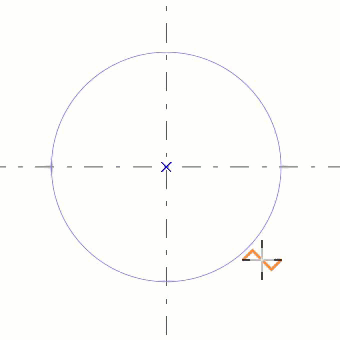

1. 在编辑选项卡上，单击 测量 > 弧。
2. 选取起始点。
3. 选取中点。

   这可以是弧上介于起始点与终点之间的任何一点。

4. 选取终点。



   (1) 起始点

   (2) 中点

   (3) 终点



   (4) 弧半径

   (5) 弧长度

   测量值显示在模型中。无法在模型中移动测量值。

5. 要删除测量值，请右键单击视图并选择更新窗口，以刷新视图窗口。

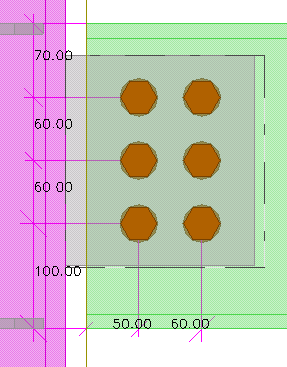

您可以测量螺栓组中螺栓之间的间距。Tekla Structures 还会提供螺栓与所选零件之间的边距。所有测量值都是临时值，在您更新或重画窗口前，它们会显示在模型视图窗口中。

1. 在编辑选项卡上，单击测量 > 螺栓间距。
2. 选择螺栓组。
3. 选择零件。

   测量值显示在模型中。无法在模型中移动测量值。



4. 要删除测量值，请右键单击视图并选择更新窗口，以刷新视图窗口。
