对齐零件末端

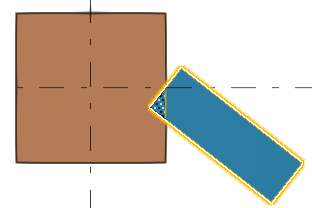

使用接合通过在您选取的两点之间创建直接合线来调整梁或柱的末端，而不是边。例如，您可以切掉梁端的一个角以使其倾斜。
还可以使用接合来延长或缩短零件末端。但是，不要大幅延长或缩短该零件，因为这可能会导致意外的结果。如果您需要修改零件长度，请改为移动零件控柄或使用直接修改。
当您使用接合调整零件末端时， Tekla Structures 会自动选择被移除的零件一侧。要移除的一侧取决于接合位于零件中点的哪一侧。较短的一侧被切掉。
请注意，接合会影响零件的总长。如果将信息输出到 NC 文件，接合会影响 NC 文件中梁的长度。梁的全长将是接合后梁的净长。这意味着 Tekla Structures 在计算梁的长度时始终将接合考虑在内。有关使用 NC 文件的更多信息，请参见 NC 文件。
创建接合
开始之前，请确保您在具有合适视图平面的视图中工作。这样可以更轻松地选取接合线的点。
-
在许多情况下，您可以使用命令创建具有合适视图平面的视图。该命令创建的视图沿所选零件的主轴 (x,y,z) 具有视图平面。
-
如果您需要不沿零件轴的其他角度的视图平面，可以先定义工作平面，然后使用命令。
-

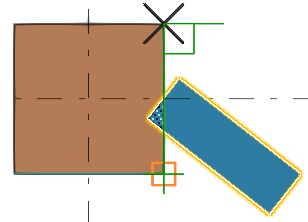

选择您要通过接合调整的零件。
-
选取接合线的第二个点。

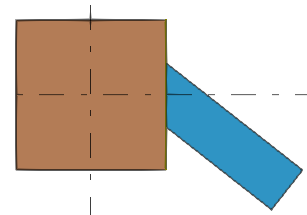

Tekla Structures 会创建一个接合平面，该平面垂直于穿过所选取的两个点的视图平面。Tekla Structures 会自动删除最短边。
我应该使用接合还是线切割？
接合和线切割均可用于调整零件末端。
带接合
- 您可以调整零件末端，或适度缩短或延长零件，或使零件末端倾斜
- 零件的总长度受到影响
- Tekla Structures 自动选择被移除零件的一侧（较短的一侧被切掉）
- 就操作性能而言，使用 Tekla Structures 调整零件比创建线切割更快、更轻松简便
带线切割
- 您可以切割梁或柱的末端，或者切割板、项或钢筋设置
- 你不能延长零件
- 零件的总长度不受影响
- 您需要选择要移除的零件的一侧
每个零件末端添加一个接合。但是，您可以使用接合和线切割来修改同一零件末端。如果需要在两个方向上倾斜零件末端，请先使用适合零件末端命令，然后使用线切割命令。
如果您对同一零件末端应用第二次接合，则 Tekla Structures 将忽略第一次接合并使用第二次接合。
