定义勾画横截面草图的定位平面

勾画截面时，您可以为其定义定位平面。通过定位平面，您可以确定 Tekla Structures 用于定位零件和组件的平面。

开始之前

使用零件定位平面，您可以确定 Tekla Structures 如何定位具有勾画横截面草图的零件。

这些平面用于零件的在平面上和在深度设置，在放置绑定到边界面的自定义组件部件时也将使用这些平面。

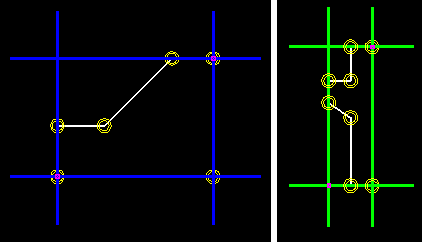

零件定位平面显示为蓝色：

根据蓝色垂直平面设置在平面上选项左和右，中间选项是这两个选项之间的中间选项。

对于在深度上设置，根据蓝色水平平面设置前和后选项，中间选项是这两个选项之间的中间选项。

定义零件定位平面时，可以只根据腹板定位非对称截面。在下面的示例中，中间选项用灰色虚线表示：

(1) 中间选项

使用节点定位平面，您可以确定 Tekla Structures 如何相对于具有勾画横截面草图的组件主零件来定位组件。

节点定位平面显示为绿色：

此图显示了以勾画横截面草图的形式创建的双 T 形板的默认节点定位平面。绿线表示默认的节点定位平面。

要根据工字型杆位置放置节点，请按此处所示移动节点定位平面。

要显示或隐藏定位平面，请执行以下操作：


目的	操作步骤
显示或隐藏零件的定位平面	单击。
显示或隐藏节点的定位平面	单击。

您可以通过移动定位平面的控柄来移动定位平面。

如果您将控柄从勾画横截面草图的最外侧角部移开，则必须为每个控柄添加尺寸以绑定这些控柄。否则，定位功能在模型中不能正常运行。

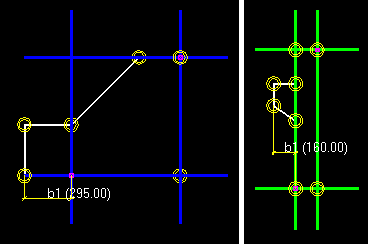

在此示例中，通过使用水平尺寸 (b1)，已绑定定位平面的左侧控柄：

在移动了定位平面后，您可以恢复到勾画横截面草图的默认定位平面。

要恢复到默认定位平面，请执行以下操作之一：


目的	操作步骤
恢复到默认零件定位平面	单击以显示零件定位平面。选择零件定位平面。单击右键并选择删除。再次单击，检查平面是否已恢复为默认平面。
恢复到默认节点定位平面	单击以显示节点定位平面。选择节点定位平面。单击右键并选择删除。再次单击，检查平面是否已恢复为默认平面。

接下来，检查勾画横截面草图，确保勾画横截面草图中的约束和尺寸正常可用。
