调整显示设置
使用 显示 对话框定义零件和其他模型对象在模型中的显示方式。
设置模型对象的可见性和表示
您可以在 显示 对话框中分别为不同类型的模型对象定义可见性和表示。

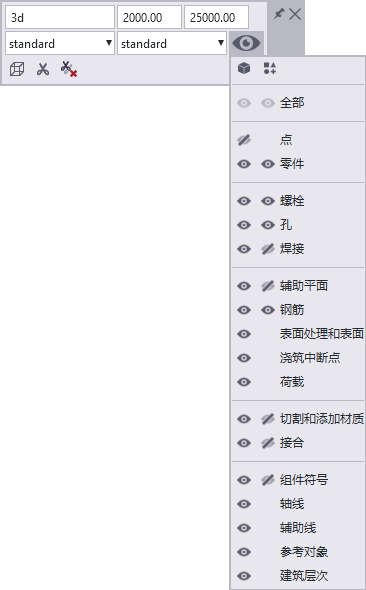

要快速修改模型和组件中对象的可见性，请使用上下文工具栏。单击视图，然后使用上下文工具栏上的眼睛图标设置可见性。
可见性和表示设置
使用 显示 对话框控制模型对象的可见性和表示设置。请注意，某些设置可能会影响系统性能。
|
选项 |
描述 |
|---|---|
|
设置选项卡 |
|
|
零件 |
选择零件的显示方式。 快速使用显示内部隐藏边界的快速绘制方法，但跳过切割。该设置不会自动影响已经建模的零件。当您启用此设置时，将只对新创建的零件以及用以精确线显示命令显示的零件应用快速表示模式。 精确显示切割，但隐藏零件的内部隐藏线。 参考线使用零件参考线显示了零件。在查看整个模型或其大型零件时，此选项可显著提高显示速度。 现场浇筑混凝土结构可显示为浇筑，或者显示为可以结合或已分开的零件。有关更多信息，请参见查看现场浇筑混凝土结构。 |
|
螺栓 |
选择螺栓的显示方式。 快速显示轴线和一个十字来表示螺栓头。这是螺栓的推荐显示模式，因为它可显著提高显示速度且占用较少的系统内存。 精确将螺栓、垫圈和螺母显示为实体对象。 |
|
孔 |
选择孔的显示方式。 快速仅在第一个平面显示圆。使用此选项时，Tekla Structures 始终显示第一个零件（从螺栓头算起）上的快速孔。如果任何零件中有长孔，将在第一个零件上显示长孔，即使该零件上的孔未开槽。新长孔的尺寸和旋转与第一个长孔（从螺栓头算起）的相同。 零件外的孔始终作为快速孔显示。 精确将孔显示为实体对象。 精确的长孔仅在精确模式下显示长孔；在快速模式下显示普通孔。 |
|
焊接 |
选择焊缝的显示方式。 快速显示焊缝符号。 精确将焊缝显示为实体对象并显示焊接符号。当您选择焊缝时，将显示焊接标记。 精确 - 无焊接标记将焊缝显示为实体对象，但不显示焊接符号，当您选择焊缝时，也不显示焊接标记。 有关更多信息，请参见设置焊缝的可见性和外观。 |
|
辅助平面 |
选择辅助平面的显示方式。 |
|
钢筋 |
选择钢筋对象的显示方式。 快速使用外框线多边形和对角线显示钢筋网的形状。单根钢筋和钢筋组显示为实体对象。 精确将钢筋条、钢筋组和钢筋网显示为实体对象。 |
|
高级选项卡 |
|
| 零件标签 |
请参见使用零件标签显示零件信息。 |
| 点的尺寸 |
选择点和零件控柄的外观，并更改点的尺寸。 在放大时，在模型中选项会增加屏幕上点的尺寸。 该选项将点（在视图平面上和视图平面之外）和零件控柄显示为 3D 立方体。
在视图中 选项不会增加点的尺寸。将点（在视图平面上和视图平面之外）和零件手柄显示为平面 2D 对象。
要更改零件手柄的大小，请使用高级选项 XS_HANDLE_SCALE。 其他点属性可以在点的属性中进行修改。 |
