勾画截面的轮廓
创建新的勾画横截面草图时，请先使用线、弧和圆勾画截面的轮廓孔。
除非您要创建厚度一致的截面（如冷弯卷边截面），否则，应确保创建闭合形状。
勾画折线
您可以通过 草图编辑器 选取点来创建线段。 Tekla Structures 会自动在线段之间创建重合约束，并在线段相交处显示倒角符号。
-
单击勾画多边形按钮：
.
-
单击鼠标中键创建此折线。
勾画弧
您可以在草图编辑器中通过选取三点来创建弧。
-
单击画弧按钮：
.
-

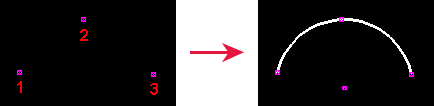

选取三点，以定义弧。
提示：可以使用高级选项 XS_CS_CHAMFER_DIVIDE_ANGLE 来定义弧的平滑度。
勾画圆
您可以在草图编辑器中通过选取两点来创建圆。
-
单击画圆按钮：
.
-
选取一点，以指明圆的半径 (2)。
后续步骤
接下来， 通过添加约束来优化草绘轮廓的形状。
